Come rilevare l'inizio attrezzaggio di una Fase di un Ordine di produzione

Sommario

Leggendo il presente articolo puoi apprendere come configurare la causale di consuntivazione per consentire agli Operatori di iniziare l'attrezzaggio di una Fase di Ordine di produzione (abbreviato Odp) e come eseguire la registrazione di una rilevazione di inizio attrezzaggio su una Macchina su Bravo Kiosk.

Premessa

Per un corretto apprendimento nelle nozioni illustrate di seguito, occorre avere prima consultato gli articoli:

In questo articolo, per spiegare la configurazione e il funzionamento di una rilevazione di inizio lavorazione su una Fase\Odp da parte di un Operatore su una Macchina, viene presa a riferimento la Causale di consuntivazione di inizio lavorazione standard, che si importa su Bravo con il caricamento dei dati di default in sede di installazione software.

Come è configurata la Causale di Consuntivazione di inizio attrezzaggio?

Per visualizzare l'anagrafica della Causale di consuntivazione di inizio attrezzaggio e verificare la sua configurazione, seguite queste indicazioni:

accedere a Bravo MES con un utente di tipo amministratore;
premere sulla voce "configuration";
premere sulla voce "CAUSALI";
premere sulla scheda "CAUSALI DI CONSUNTIVAZIONE";
viene visualizzata la lista delle Causali di Consuntivazione censite;
premere sul codice della causale o eseguire un doppio clic con il tasto sinistro del mouse in punto qualsiasi della riga della causale "INIZIO-LAV";
viene visualizzata la maschera di dettaglio della causale;
nella scheda laterale a sinistra sono riportati il codice, il nome, la descrizione della causale; il pulsante per attivare\disattivare l'uso della causale e la selezione dell'icona da associare alla causale;

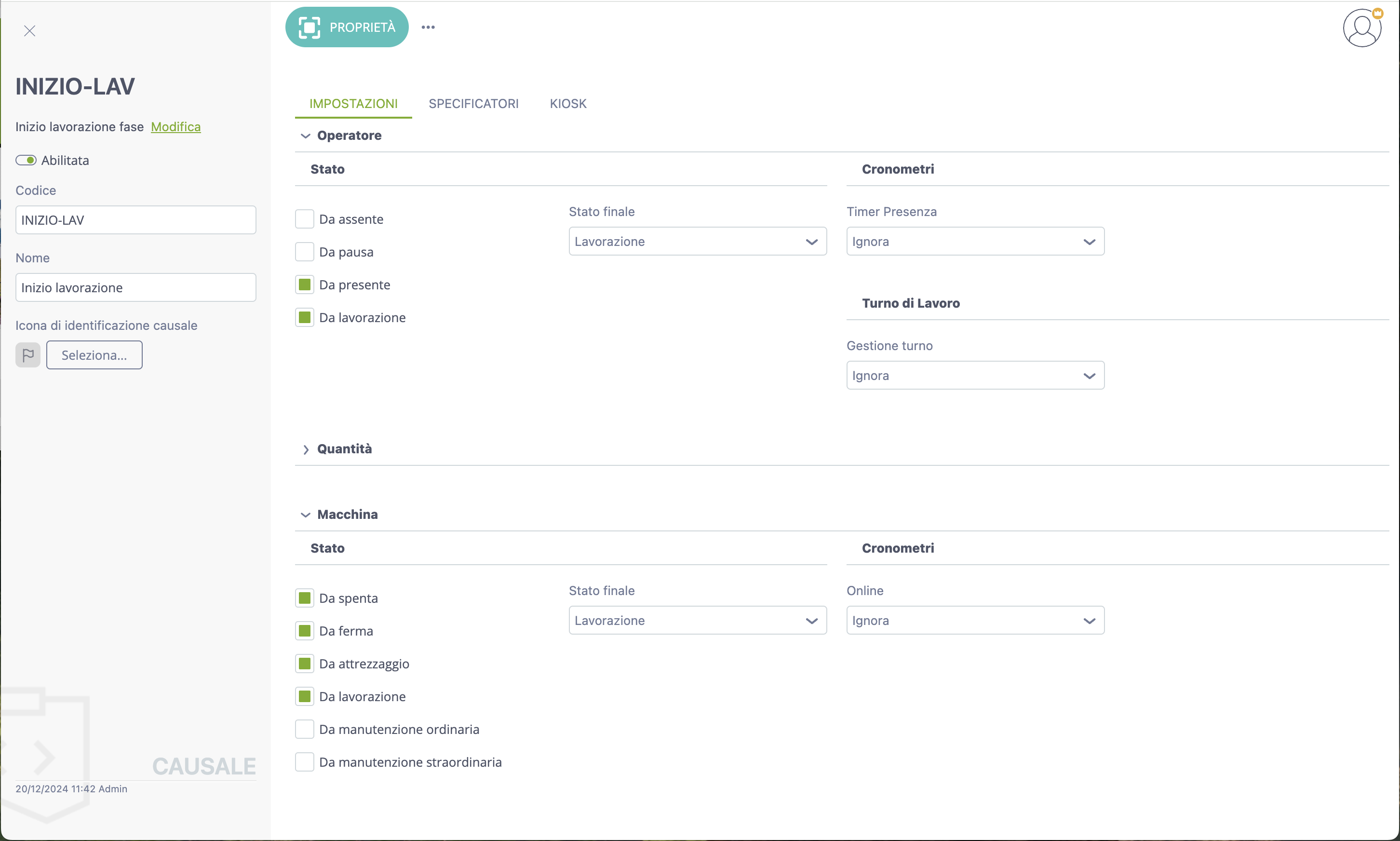

posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Operatore" dove devono essere presenti queste configurazioni:
- come stato devono essere spuntati "Da presente" e "Da lavorazione" e come "Stato finale" deve essere indicato "Lavorazione", queste impostazioni indicano che con la rilevazione di questa causale, l'Operatore può passare dallo stato di "Presente", cioè è in azienda e non sta lavorando, allo stato di "Lavorazione". Impostando anche come stato di origine "Da lavorazione" si gestisce anche il caso in cui l'Operatore può eseguire più attrezzaggi contemporaneamente; se questo stato non fosse spuntato, allora l'Operatore può attrezzare solo ad un'attività alla volta;
- il cronometro "Timer Presenza" deve essere impostato su "Ignora", in quanto con la rilevazione di causale non deve essere eseguita nessuna azione sulla rilevazione del tempo di presenza dell'Operatore;
posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Macchina" dove devono essere presenti queste configurazioni:
- come stato devono essere spuntati: "Da spenta", "Da ferma", "Da attrezzaggio" e "Da lavorazione" e come "Stato finale" deve essere indicato "Lavorazione", queste impostazioni indicano che con la rilevazione di questa causale, la Macchina può passare dagli stati di origine allo stato di lavora. Impostando tutti gli stati di origine indicati sopra, la causale viene resa molto permissiva, in quanto si consente alla Macchina di passare allo stato di lavorazione, anche se fosse nello stato di spenta, oppure se fosse già in attrezzaggio o lavorazione di un altro task. Per rendere più vincolante la causale è sufficiente valutare e togliere la spunta dagli stati di origine desiderati, come per esempio non impostando le spunte su "Da attrezzaggio" e "Da lavorazione", allora la Macchina può eseguire solo un attrezzaggio alla volta;
- il cronometro "Online" deve essere impostato su "Ignora", in quanto con la rilevazione di causale non deve essere eseguita nessuna azione sul conteggio del tempo di online della Macchina in produzione;

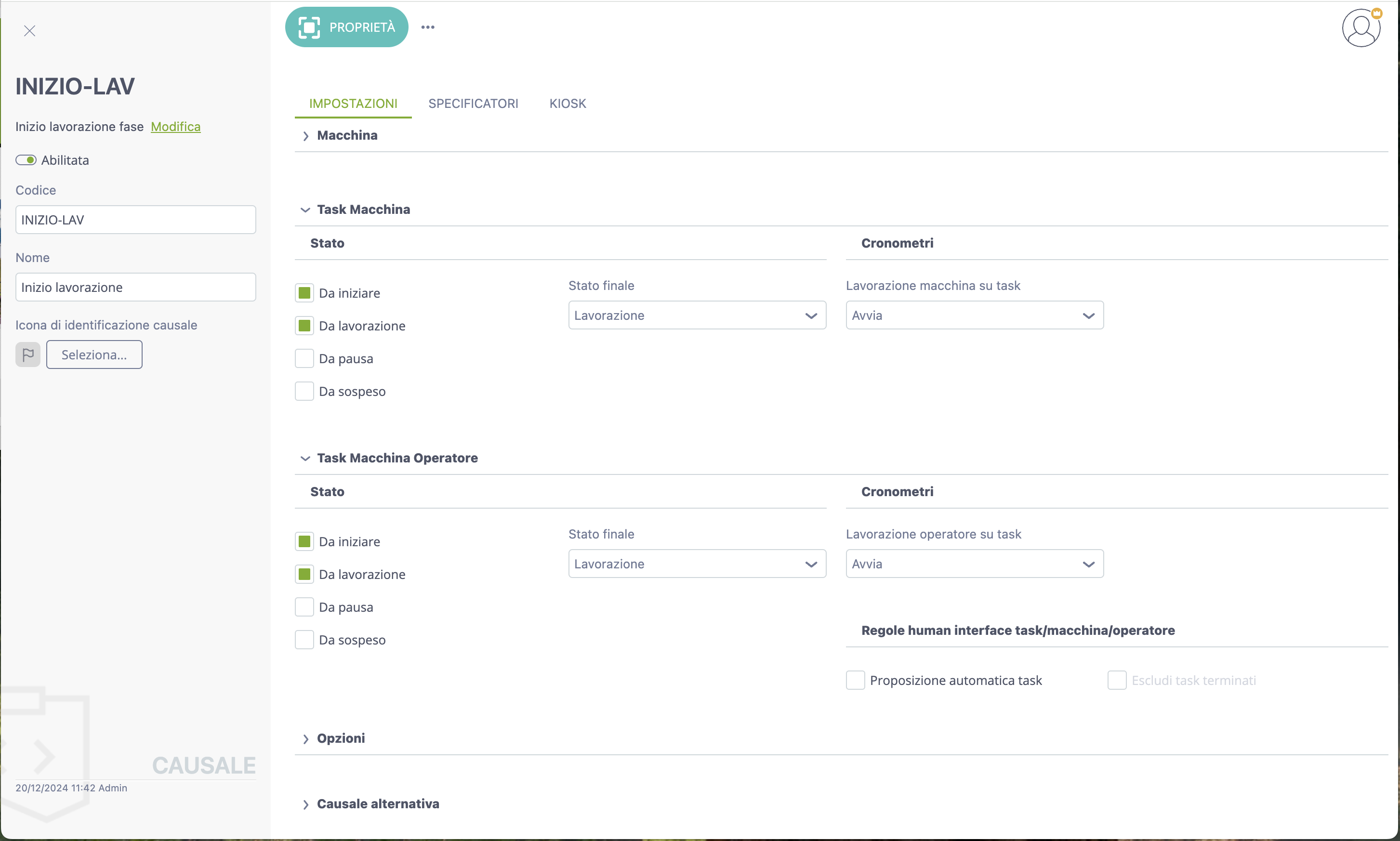

posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Task Macchina" dove devono essere presenti queste configurazioni:
- come stato devono essere spuntati "Da iniziare" e "Da lavorazione" e come "Stato finale" deve essere indicato "Lavorazione", queste impostazioni indicano che con la rilevazione di questa causale, la combinazione di Task, inteso come Fase\Odp e Macchina, può passare allo stato di attrezzaggio dallo stato da iniziare, cioè la Fase\Odp non è ancora stata attrezzata o da lavorazione, cioè la Fase\Odp è già in attrezzaggio sulla Macchina desiderata;
- il cronometro "Lavorazione macchina su task" deve essere impostato su "Avvia", in quanto con la rilevazione di causale viene attivato il conteggio del tempo di attrezzaggio della Macchina;
posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Task Macchina Operatore" dove devono essere presenti queste configurazioni:
- come stato devono essere spuntati "Da iniziare" e "Da lavorazione" e come "Stato finale" deve essere indicato "Lavorazione", queste impostazioni indicano che con la rilevazione di questa causale, la combinazione di Task, inteso come Fase\Odp, Macchina e Operatore, può passare allo stato di lavorazione dallo stato da iniziare, cioè la Fase\Odp non è ancora stata attrezzata o da lavorazione, cioè la Fase\Odp è già in lavorazione dall'Operatore sulla Macchina desiderata;
- il cronometro "Lavorazione operatore su task" deve essere impostato su "Avvia", in quanto con la rilevazione di causale viene attivato il conteggio del tempo di attrezzaggio dell'Operatore;
tutte le altre impostazioni sulla causale possono essere lasciate impostate su ignora, in quanto non utili o opzionali allo scopo di rilevazione con questa causale;
premere sul pulsante "X" per chiudere l'anagrafica della causale.

Nota

In sostanza è possibile utilizzare la stessa Causale di consuntivazione per iniziare l'attrezzaggio o la lavorazione di una Fase di un Ordine di produzione, vedere articolo Come rilevare l'inizio lavorazione di una Fase di un Ordine di produzione.

Approfondimento

Per chi è al primo utilizzo di Bravo e lo sta facendo in modo indipendente con la versione Free, si consiglia di utilizzare le Causali di consuntivazione di default, che sono preconfigurate e pronte all'uso.
Per chi sta avviando l'utilizzo di Bravo con la consulenza di un Tecnico installatore di Bravo, si consiglia di seguire le indicazioni del proprio referente, per adattare al meglio la configurazione delle Causali di consuntivazione in base alle esigenze aziendali.
La modifica di una Causale di consuntivazione già in uso è un'operazione da eseguire con cautela e quando gli Operatori sono in stato di assente, le Macchine sono in stato di spente e non vi sono lavorazioni in corso, in pausa o sospese; questo per non compromettere la congruità delle rilevazioni registrate su Bravo Kiosk e Bravo IoT con le Causali di consuntivazione.

Come eseguire su Bravo Kiosk una rilevazione di inizio attrezzaggio su una Fase\Odp

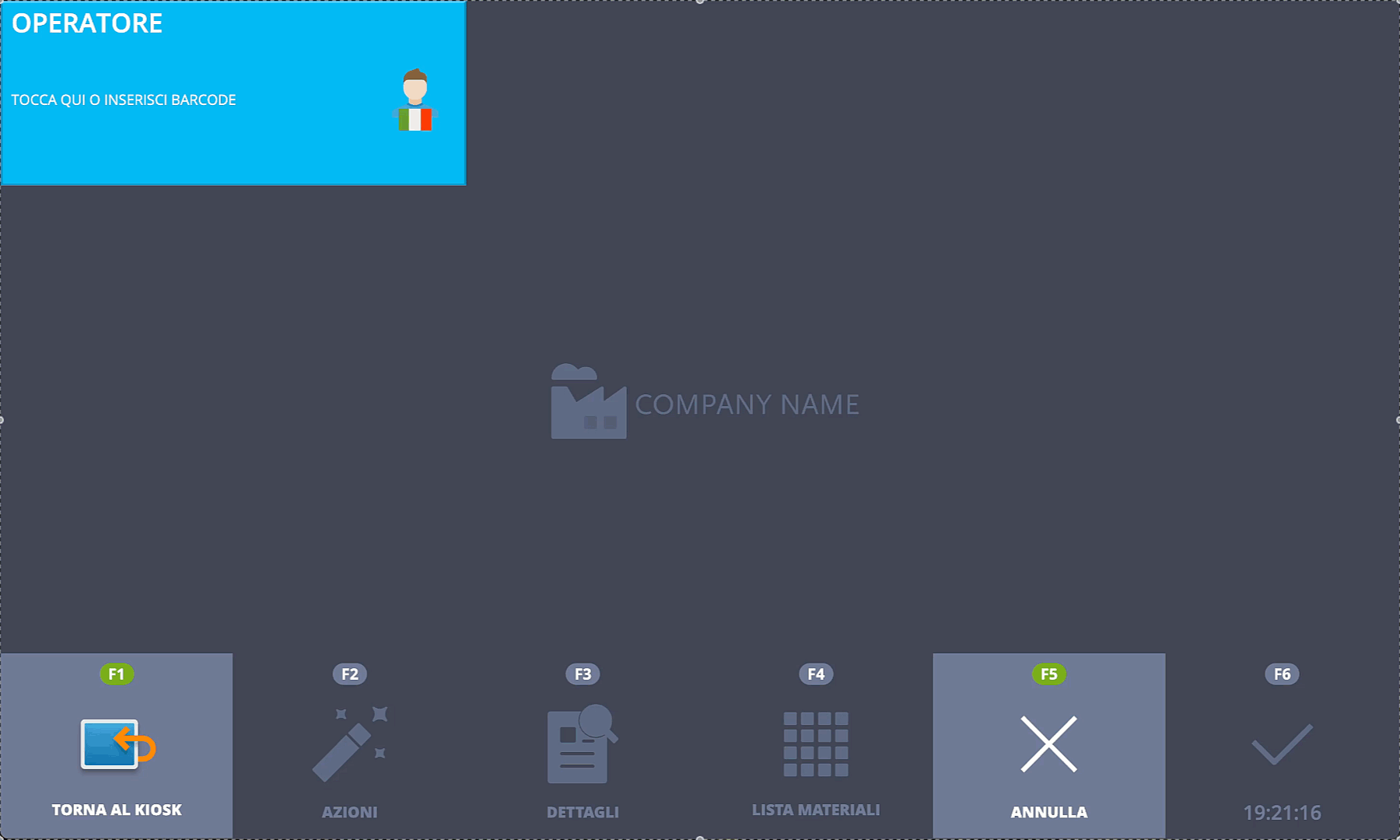

Nell'esempio è mostrata la sequenza di inserimento di una rilevazione di inizio attrezzaggio per una Fase\Odp da parte di un Operatore su una Macchina su Bravo Kiosk.
In ordine si eseguono queste azioni:

si seleziona l'Operatore;
si indica la Causale di consuntivazione;
si sceglie il tipo di attività, in questo caso l'attrezzaggio;
si seleziona l'Ordine di produzione;
si seleziona la Fase dell'Odp;
viene proposta in automatico la Macchina indicata a preventivo sulla Fase dell'Odp, se lo si desidera è possibile variarla premendo sul relativo riquadro e poi selezionando un'altra Macchina dall'elenco;
si salva la rilevazione.

Una notifica conferma l'avvenuta registrazione della rilevazione.

La rilevazione viene mostrata usando l'interfaccia del monitor touchscreen.
I pulsanti a video possono essere utilizzati premendoli con l'impiego di un monitor touchscreen oppure premendo i corrispondenti tasti funzione sulla tastiera, riportati su ogni pulsante (F1, F2 ...).
Si ricorda che la rilevazione può essere registrata anche inserendo i dati tramite l'impiego di un lettore barcode, smarcando i codici a barre stampati di identificativo Operatore, Causale di consuntivazione, Fase\Odp e Macchina.

Articolo collegato

Per sapere come rilevare il fine attrezzaggio di una Fase\Odp da parte di un Operatore su una Macchina è possibile consultare l'articolo Come rilevare il fine attrezzaggio di una Fase di un Ordine di produzione.
