Come rilevare il fine attrezzaggio di una Fase di un Ordine di produzione

Sommario

Consultando il presente articolo puoi apprendere come configurare la causale di consuntivazione per consentire agli Operatori di terminare l'attrezzaggio di una Fase di Ordine di produzione (abbreviato Odp) e come eseguire la registrazione di una rilevazione di fine attrezzaggio su una Macchina su Bravo Kiosk.

Premessa

Per un corretto apprendimento nelle nozioni illustrate di seguito, occorre avere prima consultato gli articoli:

In questo articolo, per spiegare la configurazione e il funzionamento di una rilevazione di fine lavorazione su una Fase\Odp da parte di un Operatore su una Macchina, viene presa a riferimento la Causale di consuntivazione di fine lavorazione standard, che si importa su Bravo con il caricamento dei dati di default in sede di installazione software.

Come è configurata la Causale di Consuntivazione di fine attrezzaggio?

Per visualizzare l'anagrafica della Causale di consuntivazione di fine attrezzaggio e verificare la sua configurazione, seguite queste indicazioni:

accedere a Bravo MES con un utente di tipo amministratore;
premere sulla voce "configuration";
premere sulla voce "CAUSALI";
premere sulla scheda "CAUSALI DI CONSUNTIVAZIONE";
viene visualizzata la lista delle Causali di Consuntivazione censite;
premere sul codice della causale o eseguire un doppio clic con il tasto sinistro del mouse in punto qualsiasi della riga della causale "FINE-LAV";
viene visualizzata la maschera di dettaglio della causale;
nella scheda laterale a sinistra sono riportati il codice, il nome, la descrizione della causale; il pulsante per attivare\disattivare l'uso della causale e la selezione dell'icona da associare alla causale;

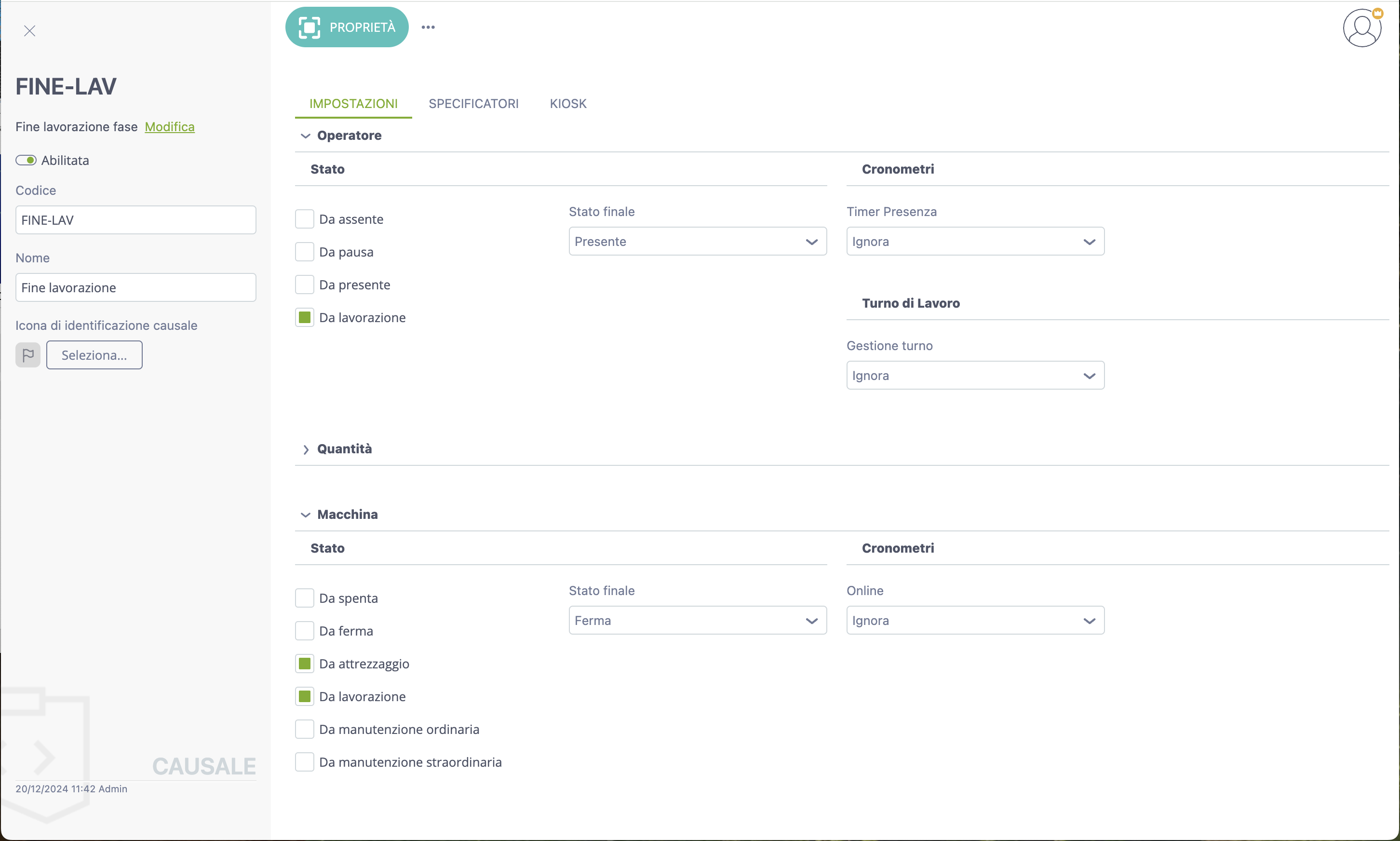

posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Operatore" dove devono essere presenti queste configurazioni:
- come stato deve essere spuntato "Da lavorazione" e come "Stato finale" deve essere indicato "Presente", queste impostazioni indicano che con la rilevazione di questa causale, l'Operatore può passare dallo stato di attrezzaggio, cioè è in azienda e sta attrezzando, allo stato di presente, cioè è in azienda e non sta lavorando;
- il cronometro "Timer Presenza" deve essere impostato su "Ignora", in quanto con la rilevazione di causale non deve essere eseguita nessuna azione sulla rilevazione del tempo di presenza dell'Operatore;
posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Macchina" dove devono essere presenti queste configurazioni:
- come stato devono essere spuntati: "Da attrezzaggio" e "Da lavorazione" e come "Stato finale" deve essere indicato "Ferma", queste impostazioni indicano che con la rilevazione di questa causale, la Macchina può passare dagli stati di origine allo stato di ferma, cioè è accesa, ma non sta lavorando;
- il cronometro "Online" deve essere impostato su "Ignora", in quanto con la rilevazione di causale non deve essere eseguita nessuna azione sul conteggio del tempo di online della Macchina in produzione;
posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Task Macchina" dove devono essere presenti queste configurazioni:
- come stato deve essere spuntato "Da lavorazione" e come "Stato finale" deve essere indicato "Ferma", queste impostazioni indicano che con la rilevazione di questa causale, la combinazione di Task, inteso come Fase\Odp e Macchina, può passare dallo stato di attrezzaggio allo stato di terminato, cioè di attrezzaggio concluso;
- il cronometro "Lavorazione macchina su task" deve essere impostato su "Ferma", in quanto con la rilevazione di fine lavorazione viene fermato il conteggio del tempo di attrezzaggio della Macchina e registrato nella rilevazione di fine attrezzaggio;
posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Task Macchina Operatore" dove devono essere presenti queste configurazioni:
- come stato deve essere spuntato "Da lavorazione" e come "Stato finale" deve essere indicato "Terminato", queste impostazioni indicano che con la rilevazione di questa causale, la combinazione di Task, inteso come Fase\Odp, Macchina e Operatore, può passare dallo stato di attrezzaggio allo stato di terminato, cioè di attrezzaggio concluso;
- il cronometro "Lavorazione operatore su task" deve essere impostato su "Ferma", in quanto con la rilevazione di fine attrezzaggio viene fermato il conteggio del tempo di attrezzaggio dell'Operatore e registrato nella rilevazione di fine attrezzaggio;
- il parametro "Proposizione automatica task" può essere abilitato in modo che durante la registrazione della rilevazione, dopo aver selezionato la causale, il sistema in automatico carica la Fase\Odp e Macchina che l'Operatore sta attrezzando, in questo modo all'utente è semplificato il lavoro di compilazione dei dati sulla rilevazione. Se questo parametro viene attivato, è possibile valutare di attivare o meno il parametro per escludere i task terminati dalla proposizione automatica, che si chiama "Escludi task terminati". Se il parametro di "Proposizione automatica task" non viene attivato, è l'Operatore che deve selezionare la Fase\Odp e Macchina che sta attrezzando e desidera terminare;
posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Quantità", per rilevare il fine attrezzaggio non è necessario abilitare i parametri di versamento quantità prodotte e prelievo materiali, ma allo scopo di configurare un'unica Causale di consuntivazione, che consente di rilevare sia il fine lavorazione che il fine attrezzaggio, si consiglia di configurare anche questi parametri, come illustrato nell'articolo Come rilevare la fine lavorazione di una Fase di un Ordine di produzione. E' il sistema che durante la rilevazione riconosce che si sta terminando un attrezzaggio ed anche se la causale prevede la gestione delle quantità versate e prelevate, non mostra all'Operatore i relativi campi sulla maschera e si limita a rilevare il tempo di attrezzaggio;
tutte le altre impostazioni sulla causale possono essere lasciate impostate su ignora, in quanto non utili o opzionali allo scopo di rilevazione con questa causale;
premere sul pulsante "X" per chiudere l'anagrafica della causale.

Nota

In sostanza è possibile utilizzare la stessa Causale di consuntivazione per finire l'attrezzaggio o la lavorazione di una Fase di un Ordine di produzione, vedere articolo Come rilevare la fine lavorazione di una Fase di un Ordine di produzione.

Approfondimento

Per chi è al primo utilizzo di Bravo e lo sta facendo in modo indipendente con la versione Free, si consiglia di utilizzare le Causali di consuntivazione di default, che sono preconfigurate e pronte all'uso.
Per chi sta avviando l'utilizzo di Bravo con la consulenza di un Tecnico installatore di Bravo, si consiglia di seguire le indicazioni del proprio referente, per adattare al meglio la configurazione delle Causali di consuntivazione in base alle esigenze aziendali.
La modifica di una Causale di consuntivazione già in uso è un'operazione da eseguire con cautela e quando gli Operatori sono in stato di assente, le Macchine sono in stato di spente e non vi sono lavorazioni in corso, in pausa o sospese; questo per non compromettere la congruità delle rilevazioni registrate su Bravo Kiosk e Bravo IoT con le Causali di consuntivazione.

Come eseguire su Bravo Kiosk una rilevazione di fine attrezzaggio su una Fase\Odp

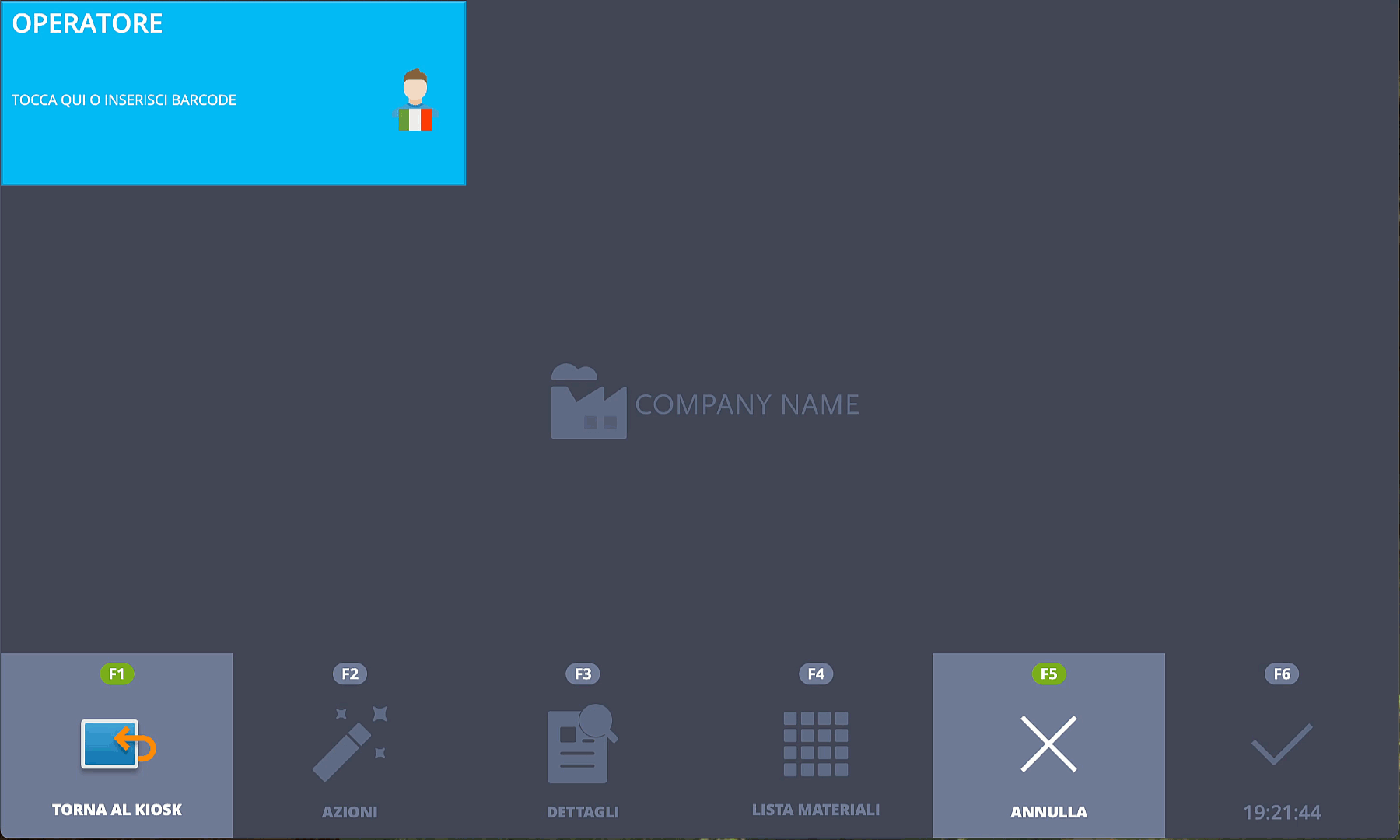

Nell'esempio è mostrata la sequenza di inserimento di una rilevazione di fine attrezzaggio per una Fase\Odp da parte di un Operatore su una Macchina su Bravo Kiosk.
In ordine si eseguono queste azioni:

si seleziona l'Operatore;
si indica la Causale di consuntivazione;
vengono caricati in automatico la Fase\Odp e la Macchina su cui l'Operatore sta attrezzando;
si salva la rilevazione.

Una notifica conferma l'avvenuta registrazione della rilevazione.

La rilevazione viene mostrata usando l'interfaccia del monitor touchscreen.
I pulsanti a video possono essere utilizzati premendoli con l'impiego di un monitor touchscreen oppure premendo i corrispondenti tasti funzione sulla tastiera, riportati su ogni pulsante (F1, F2 ...).
Si ricorda che la rilevazione può essere registrata anche inserendo i dati tramite l'impiego di un lettore barcode, smarcando i codici a barre stampati di identificativo Operatore e Causale di consuntivazione.
