Come visualizzare i Disegni tecnici in rilevazione su Bravo Kiosk

Sommario

In Bravo è possibile censire un'anagrafica dei Disegni tecnici, questi hanno in allegato file in formato immagine, PDF o AutoCAD, che mostrano gli schemi tecnici di realizzazione di semilavorati e prodotti finiti o informazioni supplementari su articoli di materie prime.
In Bravo Kiosk, durante la rilevazione di lavorazione o attrezzaggio delle Fasi degli Ordini di produzione (abbreviato Odp) è possibile visualizzare questi Disegni tecnici, per consentire agli Operatori di visionare le informazioni tecniche.
Questa funzionalità consente di velocizzare il lavoro degli Operatori e ridurre l'utilizzo di schemi tecnici in formato cartaceo nei reparti di produzione.
Nel corso di questo articolo viene mostrato come configurare e visualizzare i Disegni tecnici durante la registrazione di rilevazioni in Bravo Kiosk.

Premessa

Prima di leggere questo articolo, si deve consultare gli articoli:

• Le Causali di Consuntivazione;
• Come rilevare l'inizio attrezzaggio di una Fase di un Ordine di produzione;
• Come rilevare il fine attrezzaggio di una Fase di un Ordine di produzione;
• Come rilevare l'inizio lavorazione di una Fase di un Ordine di produzione;
• Come rilevare la fine lavorazione di una Fase di un Ordine di produzione.

Come abilitare la visualizzazione dei Disegni tecnici nelle rilevazioni in Bravo Kiosk

La visualizzazione di un Disegno tecnico, presuppone che si stia rilevando in Bravo Kiosk una lavorazione o attrezzaggio su una Fase\Odp, pertanto la visualizzazione dei disegni deve essere abilitata su Causali di Consuntivazione che hanno lo scopo di eseguire lavorazioni o attrezzaggio, come per esempio le causali di inizio e fine lavorazione.
Abilitare la visualizzazione dei disegni sulla causale di entrata in azienda non ha senso, in quanto con questa si dichiara solo che un Operatore entra in azienda, non viene indicata nessuna Fase\Odp.
Seguire questi passaggi per abilitare la visualizzazione dei disegni per esempio sulla causale di inizio lavorazione:

1. accedere a Bravo MES con un utente di tipo amministratore;
2. premere sulla voce "configuration";
3. premere sulla voce "CAUSALI";
4. premere sulla scheda "CAUSALI DI CONSUNTIVAZIONE";
5. viene visualizzata la lista delle Causali di Consuntivazione censite;
6. premere sul codice della causale o eseguire un doppio clic con il tasto sinistro del mouse in punto qualsiasi della riga della causale "INIZIO-LAV";
7. viene visualizzata la maschera di dettaglio della causale;

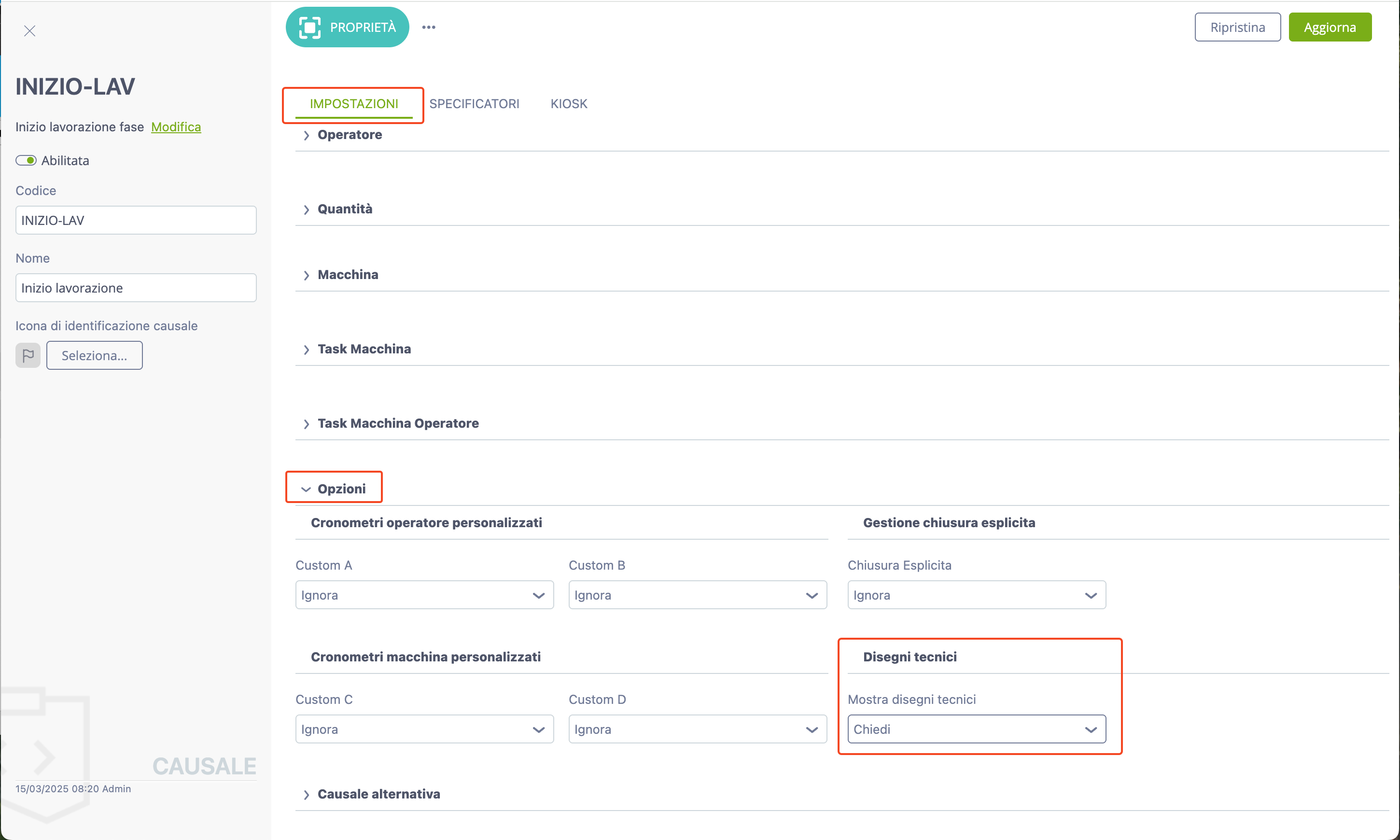

8. posizionarsi nella scheda "IMPOSTAZIONI" nella sezione "Opzioni";
9. nel riquadro "Disegni tecnici" nel campo "Mostra disegni tecnici" è possibile selezionare una di queste opzioni:
   • "Mai", questa è l'impostazione di default, in questo caso i Disegni tecnici non vengono mostrati;
   • "Chiedi", con questa scelta, al salvataggio della rilevazione, viene visualizzato un messaggio per chiedere all'Operatore se desidera visualizzare o meno i Disegni tecnici;
   • "Sempre", in questo caso, al salvataggio della rilevazione, vengono sempre visualizzati i Disegni tecnici;
10. attuata la scelta, premere sul pulsante "Aggiorna" in alto a destra per confermare;
11. premere sul pulsante "X" in alto a sinistra per chiudere la maschera di dettaglio della causale.

Come visualizzare i Disegni tecnici durante le rilevazioni in Bravo Kiosk

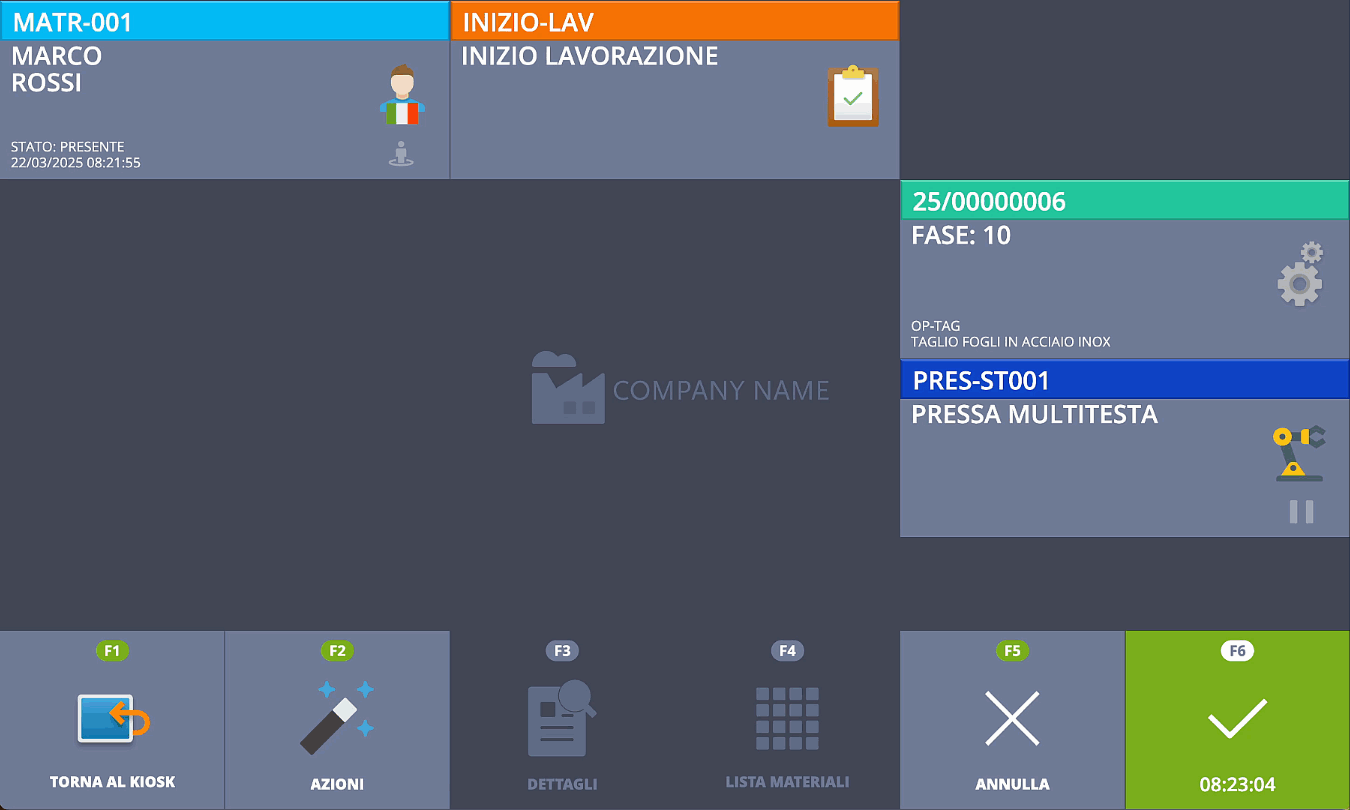

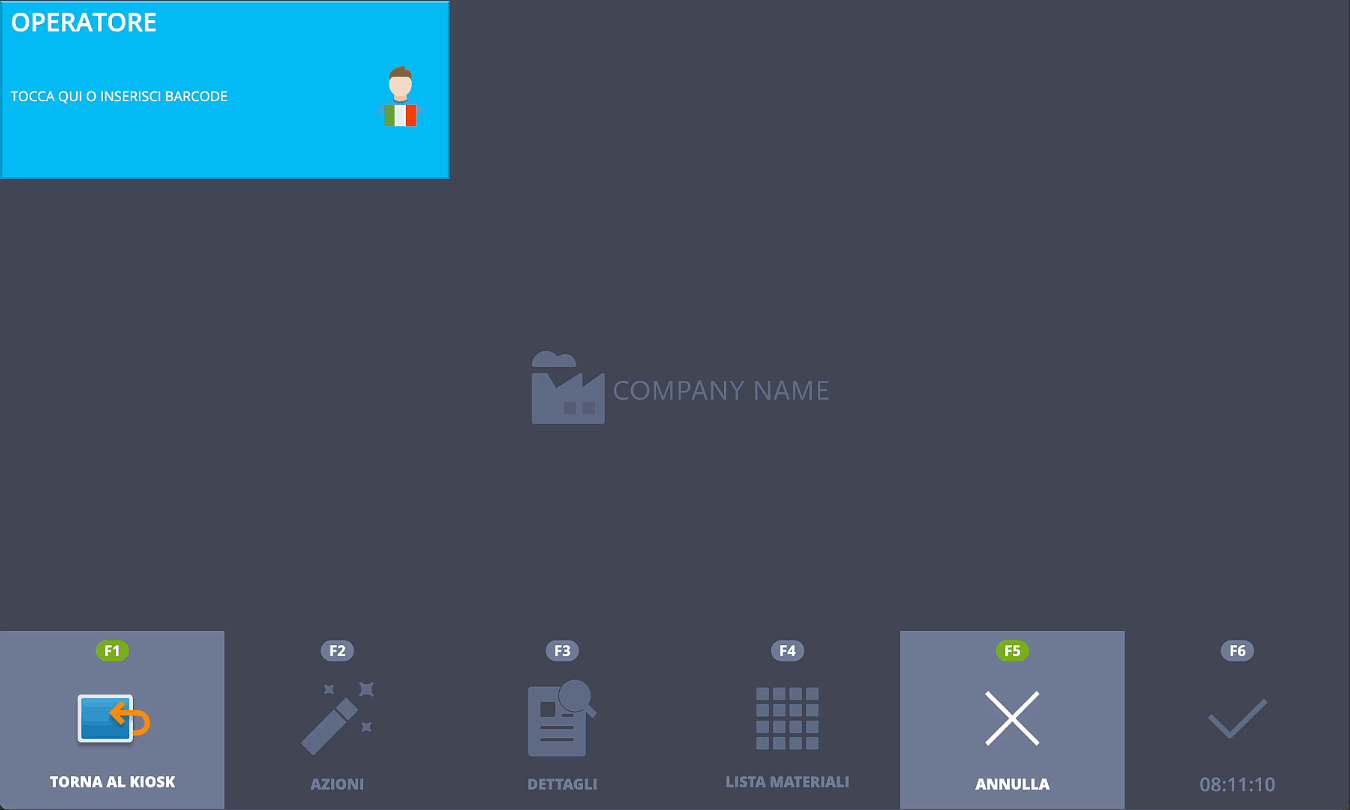

Si prenda ad esempio di registrare una rilevazione di inizio lavorazione su una Fase\Odp e dopo aver inserito tutti i dati si preme sul pulsante per salvare.
In questo esempio sulla causale di inizio lavorazione è stato impostato di chiedere all'Operatore se visualizzare i disegni, se invece fosse stato impostato di visualizzarli sempre, il messaggio non sarebbe stato mostrato e i disegni sarebbero stati visualizzati automaticamente.
Sulla maschera di visualizzazione disegni è possibile:

• ingrandire e spostarsi sul disegno;
• stampare il disegno;
• mostrare l'elenco dei disegni associati all'articolo e selezionare quale visionare.

I disegni mostrati sono relativi all'articolo che si deve produrre per la Fase\Odp dichiarati sulla rilevazione.
E' necessario che in anagrafica dell'articolo sia associato almeno un Disegno tecnico.

I disegni possono essere mostrati non solo al momento del salvataggio della rilevazione, ma anche durante l'inserimento della stessa.
L'Operatore deve premere sul pulsante "AZIONI" e poi sul pulsante "VEDI DISEGNO TECNICO".
In questo modo la visione del disegno è sempre a disposizione dell'Operatore.
Questa modalità è indipendente dal parametro per i disegni impostato nella Causale di Consuntivazione; per essere attivo è sufficiente che sia presente almeno un Disegno tecnico associato in anagrafica dell'articolo da produrre.
