Come realizzare un report di etichette

Sommario

Nel presente articolo viene spiegato come realizzare un report di stampa etichette da Bravo Kiosk.

Premessa

Questo articolo è rivolto ai Tecnici Installatori di Bravo, in quanto le informazioni fornite sono molte specifiche e tecniche.
L'articolo, avendo l'obiettivo di mostrare come configurare la stampa delle etichette da Bravo Kiosk, fornisce le indicazioni di base per realizzare un report di stampa delle etichette, senza approfondire aspetti e nozioni sullo strumento di editor report di Bravo.

Come realizzare un report di etichette

Di seguito viene preso come esempio la creazione di un report di stampa etichette per gli articoli, che mostra il codice, la descrizione degli stessi e il relativo codice a barre.
Seguire questi passaggi:

1. accedere a Bravo MES;
2. premere sulla voce "tool box";
3. premere sulla voce "REPORT";
4. viene mostrato l'elenco dei report presenti;
5. premere sul pulsante "+ Nuovo report...";

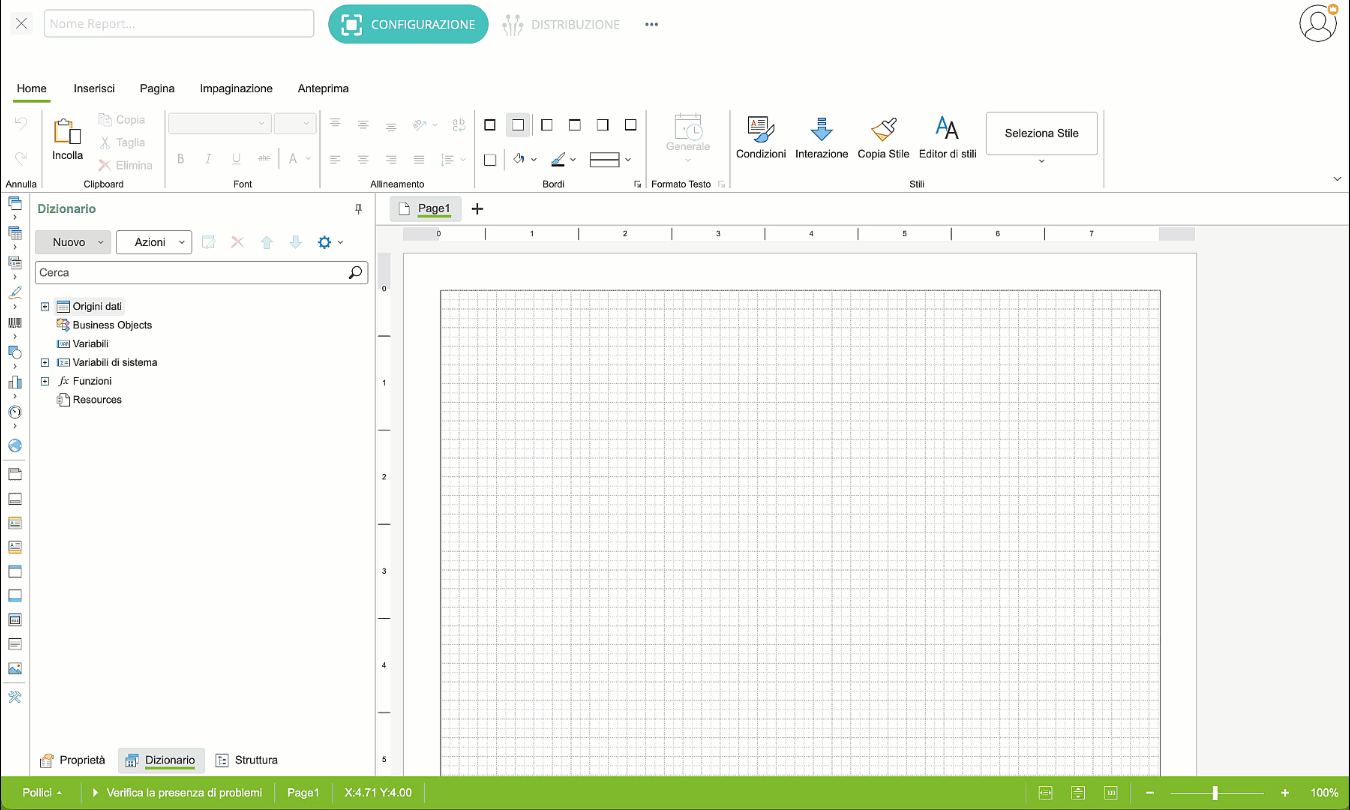

6. viene mostrato l'editor di report di Bravo, che si mostra direttamente in creazione nuovo report;

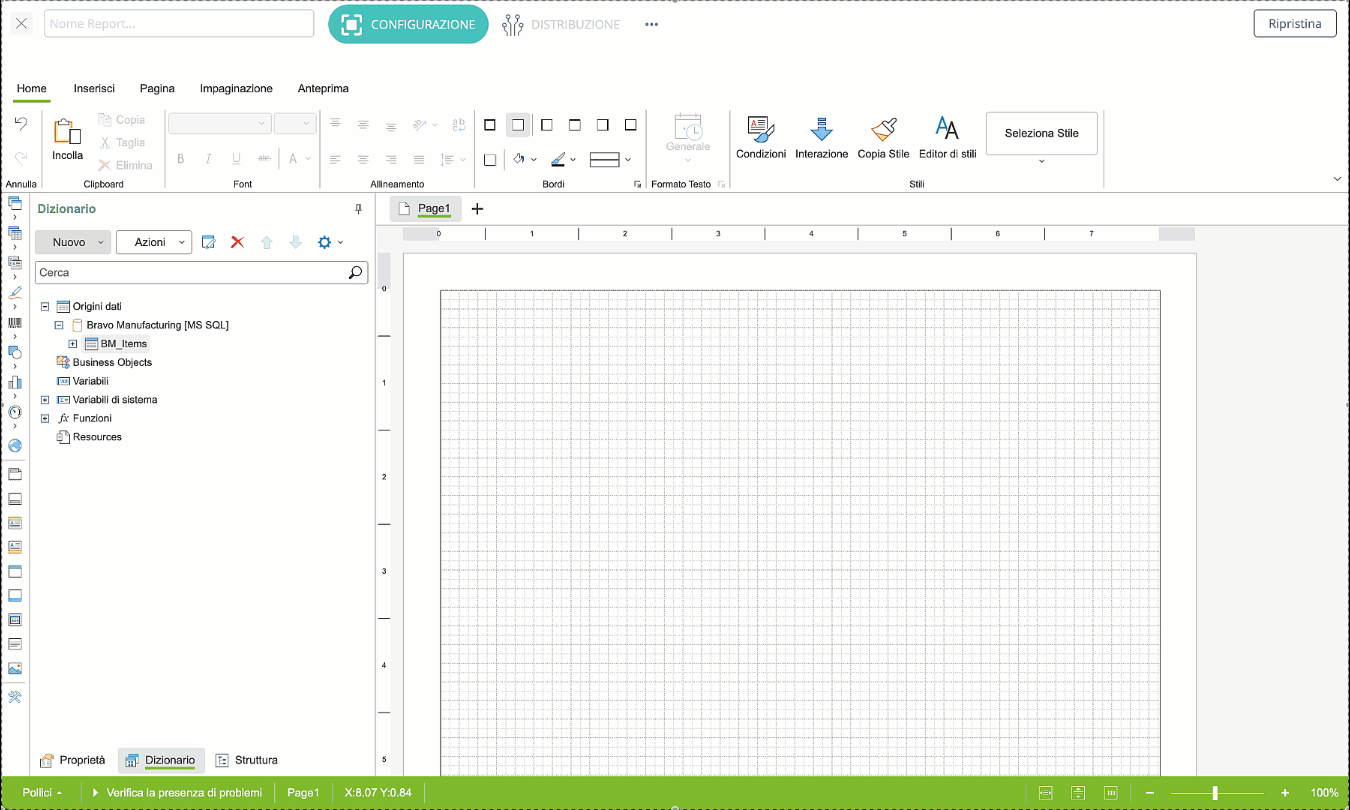

7. creare una nuova origine dati che punta al database di Bravo e nello specifico alla tabella dell'anagrafica Articoli la "BM_Items";

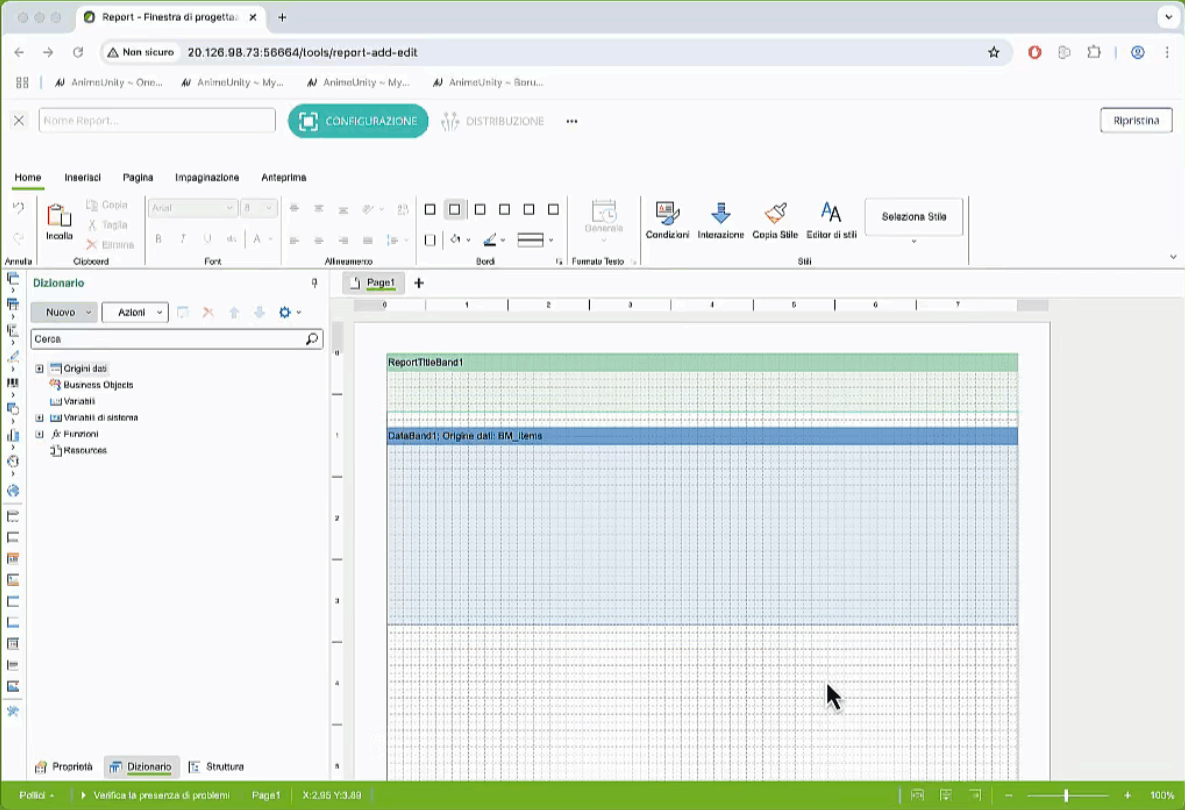

8. nella pagina vuota inserire le bande per i dati:
   • la banda per mostrare il titolo del report;
   • la banda dati dove vengono mostrati i dati degli articoli;

9. inserire i campi all'interno delle bande:
   • nella banda del titolo report si inserisce un campo di tipo testo fisso in cui viene indicato il titolo della stampa;
   • nella banda dei dati si inserisce un campo per il codice degli articoli e un campo per la descrizione degli articoli;
   • i campi vengono posizionati e formattati come desiderato;

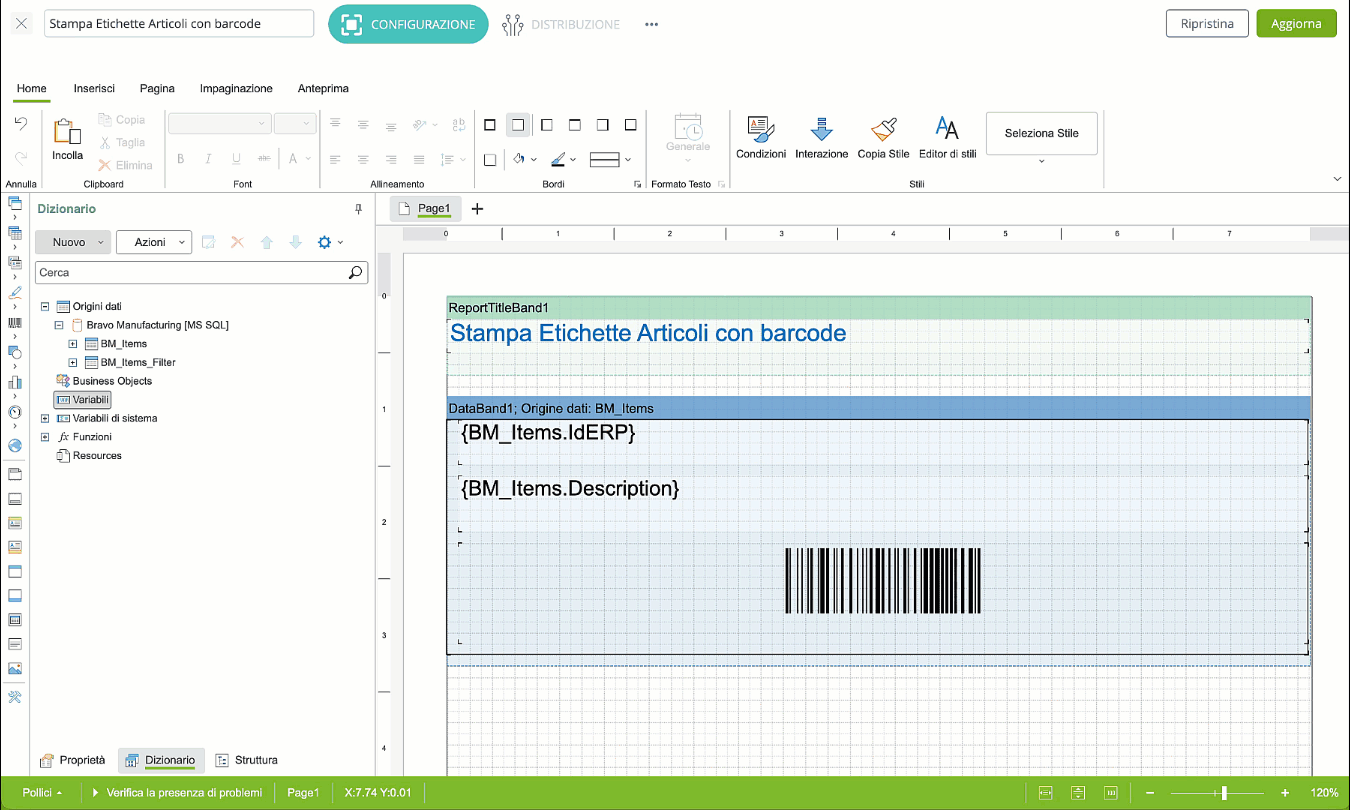

10. inserire il campo dove viene mostrato il codice a barre gli articoli; si tratta dei codici articoli mostrati in formato grafico di barcode;

11. completare la grafica delle etichette inserendo un bordo nero di forma rettangolare che racchiude tutti i campi degli articoli;

12. creare una nuova origine dati che punta alla medesima tabella dell'anagrafica articoli, ma  diversamente dalla precedente, che è stata creata per estrapolare i dati degli articoli per le etichette, questa serve per realizzare i filtri di richiesta al lancio del report. Il filtro che viene inserito consente di filtrare un intervallo di articoli, richiedendo di filtrare dall'articolo all'articolo;

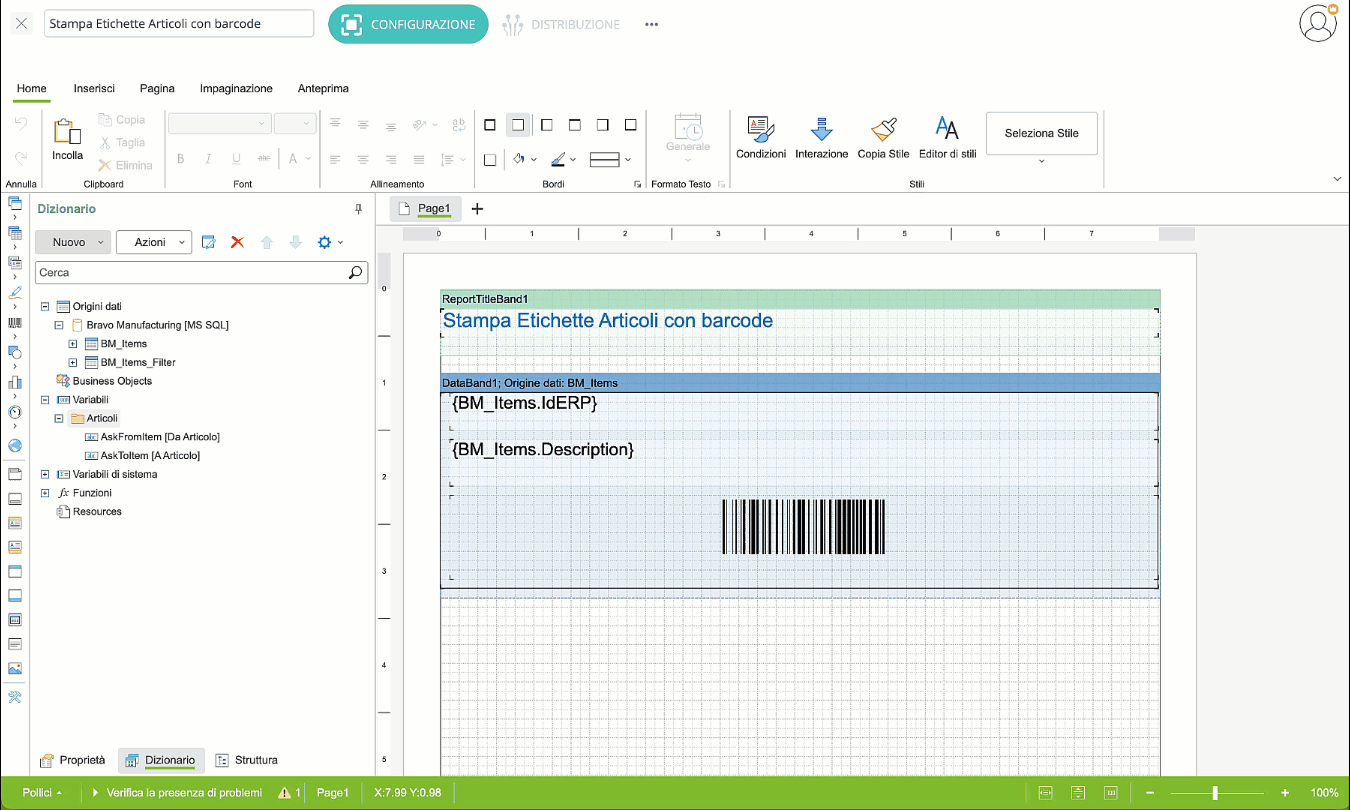

13. creare la maschera dei filtri con i due campi di richiesta "Da Articolo" e "A Articolo";

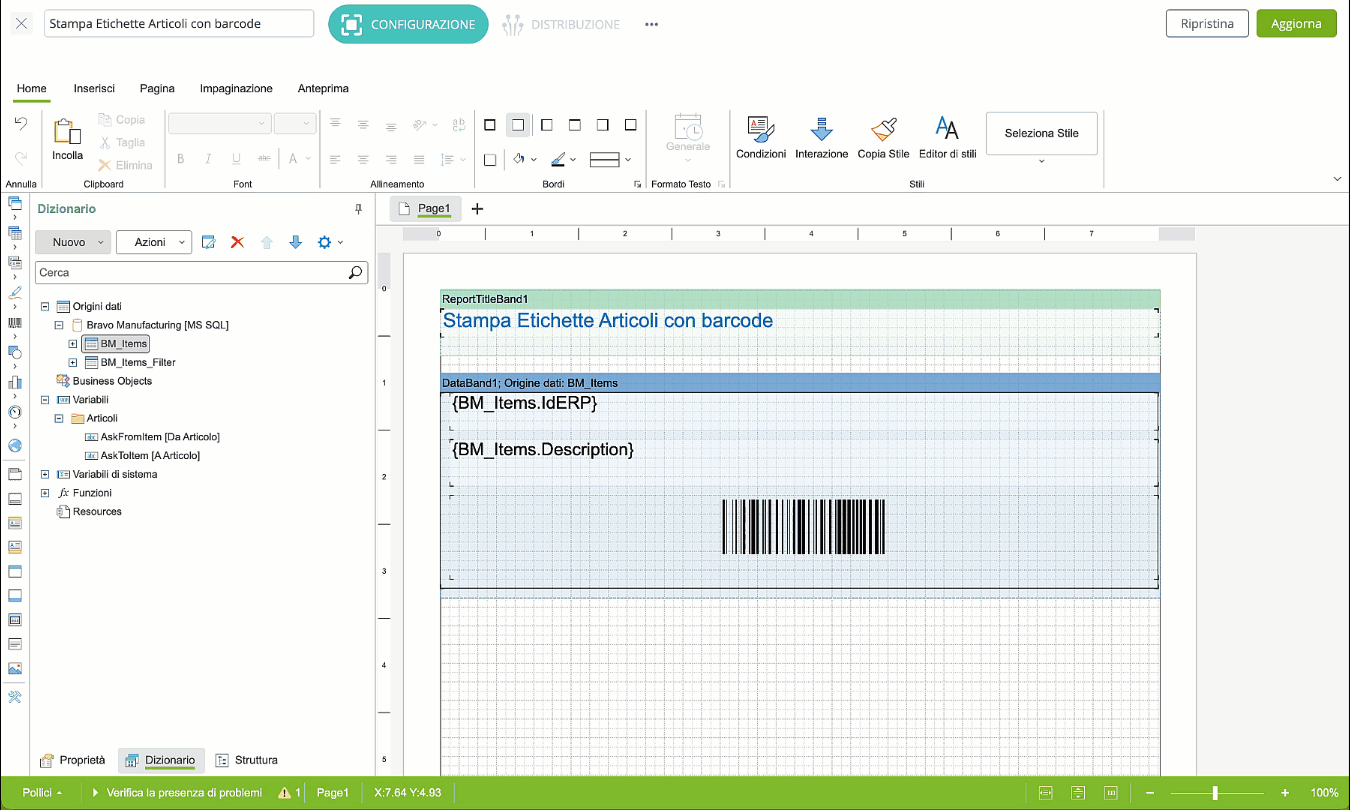

14. indicare la condizione di "where" nell'origine dati per la banda dati, che la collega ai filtri predisposti e premere sul pulsante "Aggiorna" per salvare le modifiche;

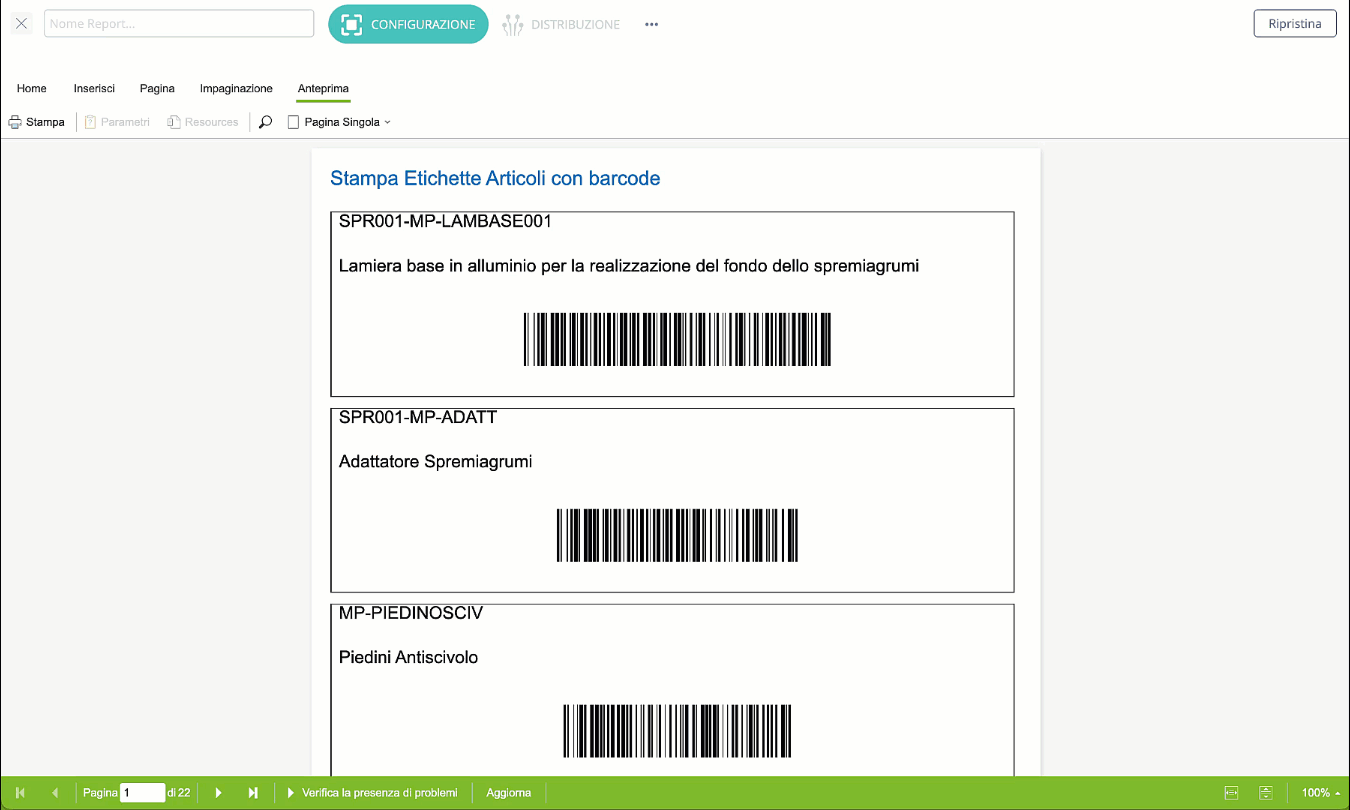

15. visualizzare l'anteprima del report per verificare che sia come desiderato e che non vi siano errori di impaginazione o di sintassi;

16. nel campo in alto a sinistra indicare il nome che identifica univocamente il report appena creato;
17. premere sul pulsante "DISTRIBUZIONE" e posizionarsi nella scheda "ETICHETTA DA USARE IN KIOSK";
18. impostare la spunta sulla voce "Etichetta disponibile in Kiosk" e poi nel campo a tendina selezionare la categoria etichette, tra quelle precedentemente censite nell'apposita anagrafica. Questo passaggio consente di categorizzare i report delle etichette in base a delle categorie, in modo che le stampe siano facilmente ricercabili in Bravo Kiosk; vedere in merito l'articolo Cosa sono le categorie di etichette e come associarvi i report;
19. premere sul pulsante "Salva" in alto a destra per salvare il report;
20. premere sul pulsante "X" in alto a sinistra per chiudere la maschera dell'editor report;
21. viene visualizzato l'elenco dei report disponibili, tra cui il recente appena creato.


Approfondimento

Durante la realizzazione di un report è consigliabile tra i vari passaggi premere sul pulsante "Aggiorna" per confermare le modifiche; per farlo è necessario che il nome del report sia indicato nel relativo campo e che il report sia stato salvato almeno una volta.
In questo modo, in caso di errori o perdita di connessione, la progettazione del report viene progressivamente salvata e le modifiche sono confermate prima di eseguire un'anteprima di prova della stampa.
Vedere articolo collegato Come eseguire l'anteprima di un report etichette.
