Come si leggono i dati su Bravo Plant?

Sommario

Lo scopo di questo articolo è fornire la conoscenza necessaria per consultare i dati mostrati negli Scenari di Bravo Plant, così da disporre di tutte le informazioni relative alle attività svolte dalle Macchine di produzione in tempo reale e sulla base di queste fare valutazioni e prendere decisioni per ottimizzare l'efficienza produttiva.

Come e quali informazioni vengono fornite dal Bravo Plant?

Come spiegato in questo articolo Cos'è e come creare un nuovo Scenario in Bravo Plant, gli Scenari sono composti da tessere che mostrano lo stato e le attività delle Macchine.
Nell'elenco che segue vengono illustrati i dati presenti nelle tessere:

Tessera formato Normal Tessera formato Wide Descrizione

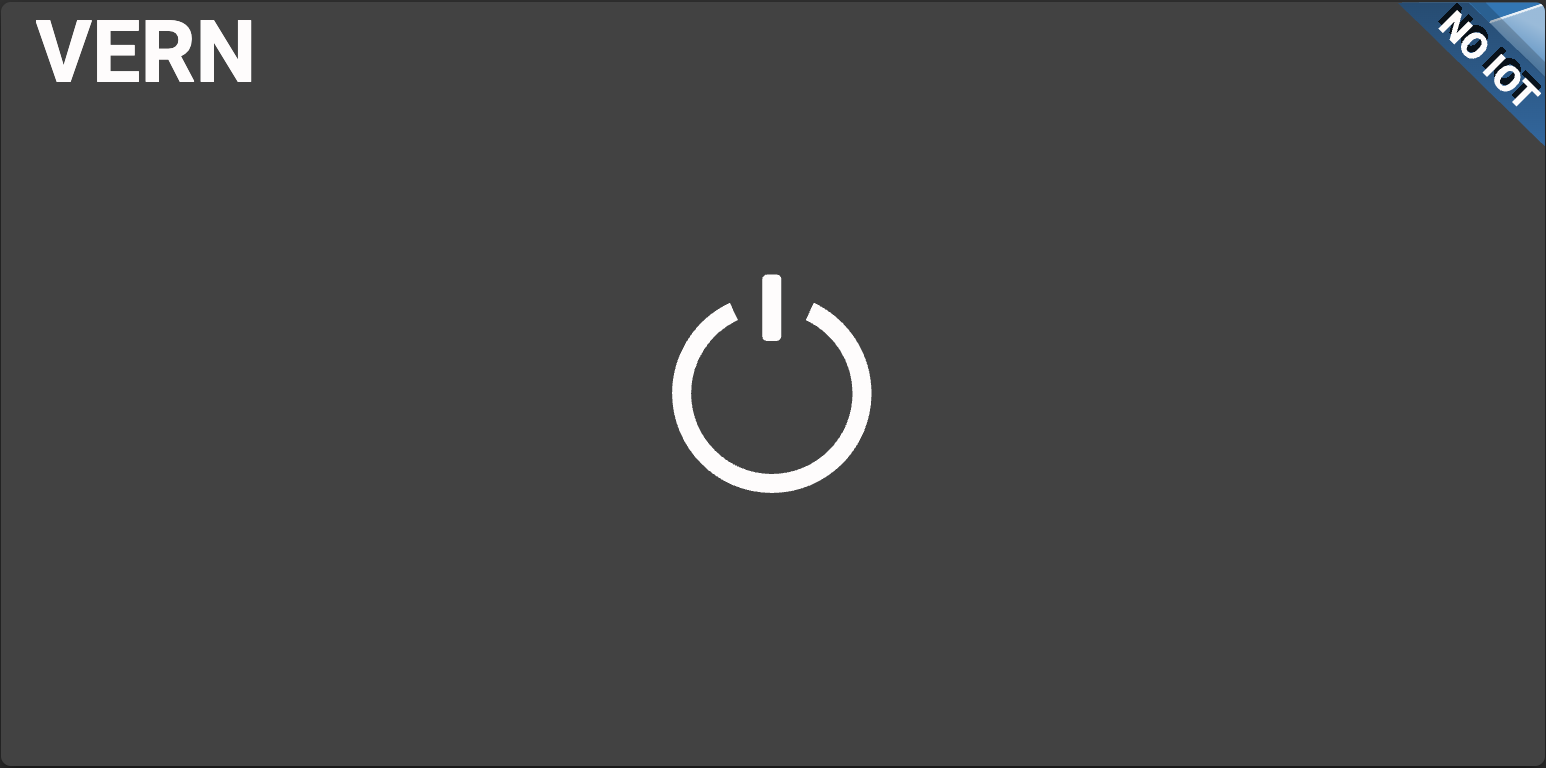

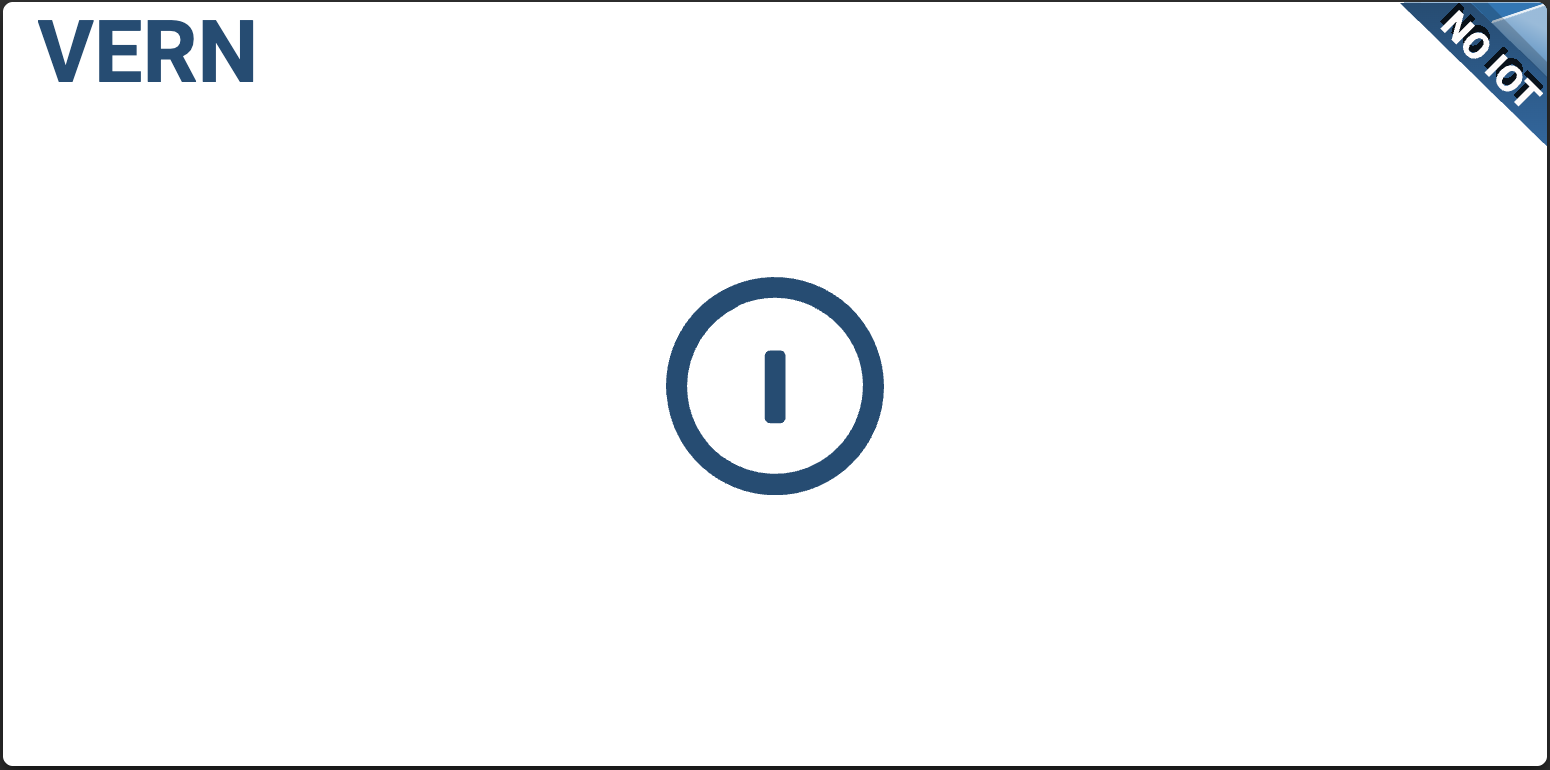

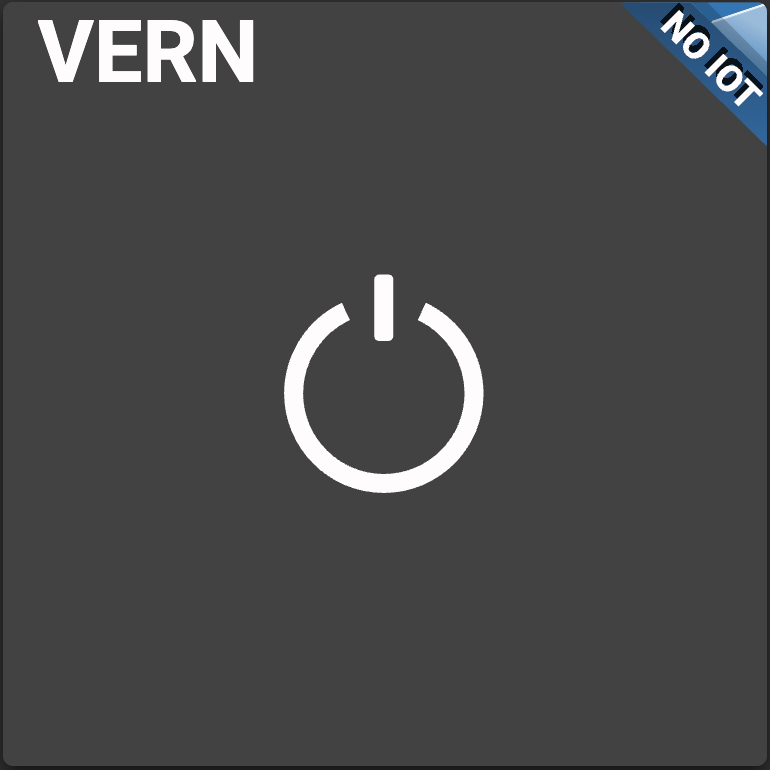

Immagine01.png Immagine02.png Nell'angolo in alto a sinistra viene mostrato il nome abbreviato della Macchina, impostato nella relativa anagrafica Macchina. La dicitura nell'angolo in alto a destra indica che la Macchina non è IoT; quando la dicitura non viene mostrata, allora la Macchina è IoT.  Il simbolo al centro indica che la Macchina è in stato di spenta

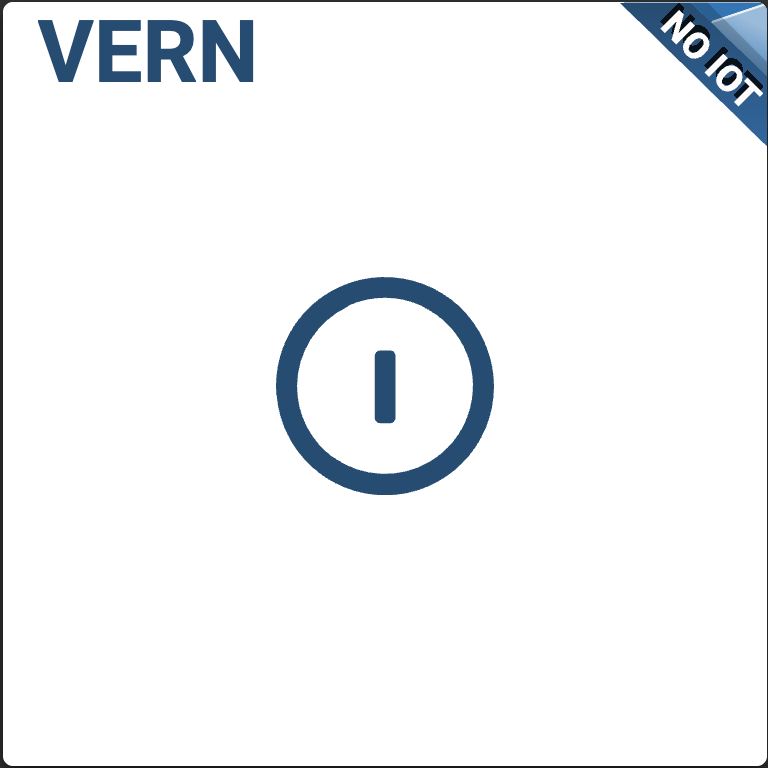

Immagine02.png Immagine03.png La Macchina è in stato di accesa e non sta attrezzando o lavorando nessun Task

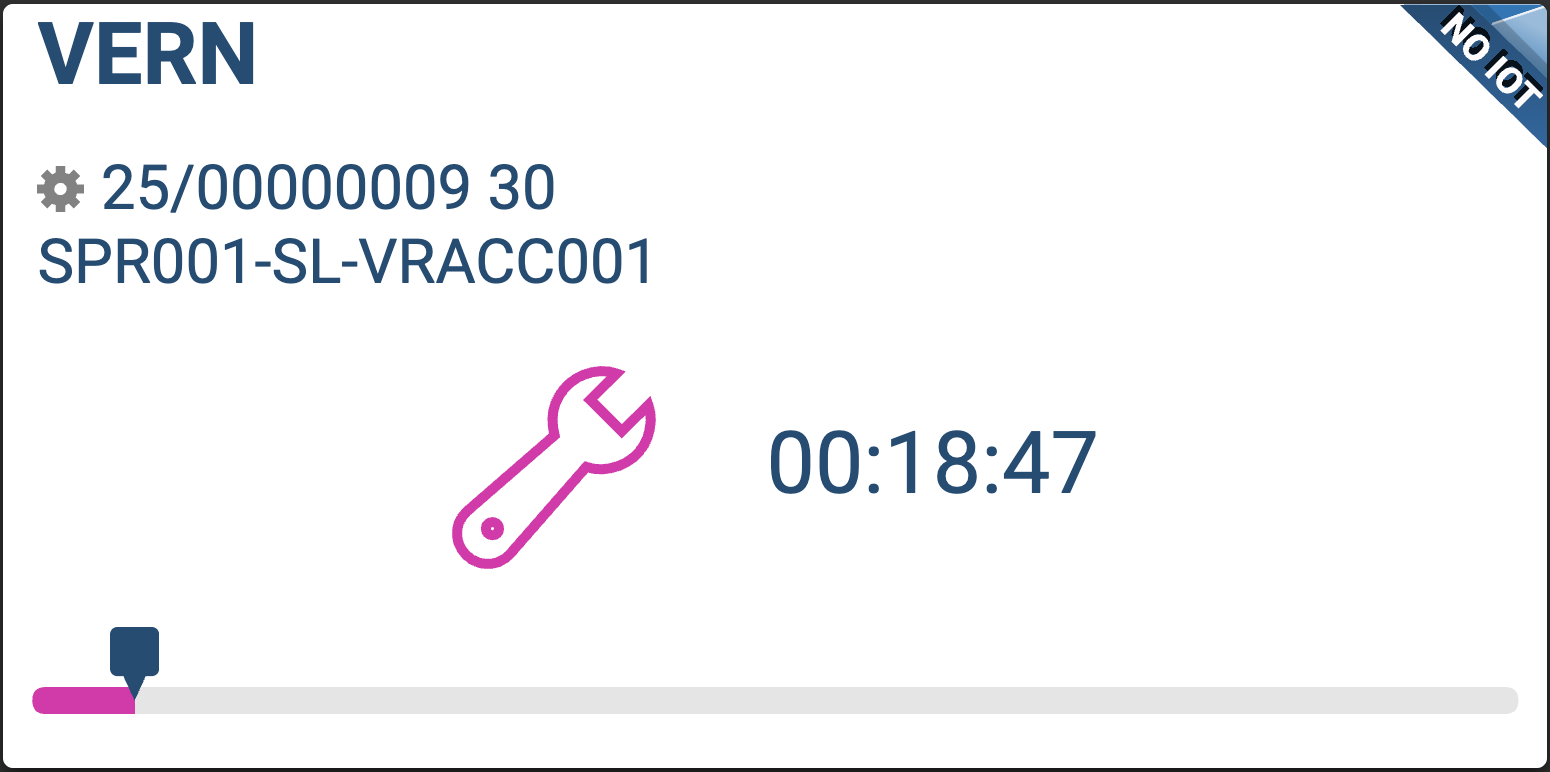

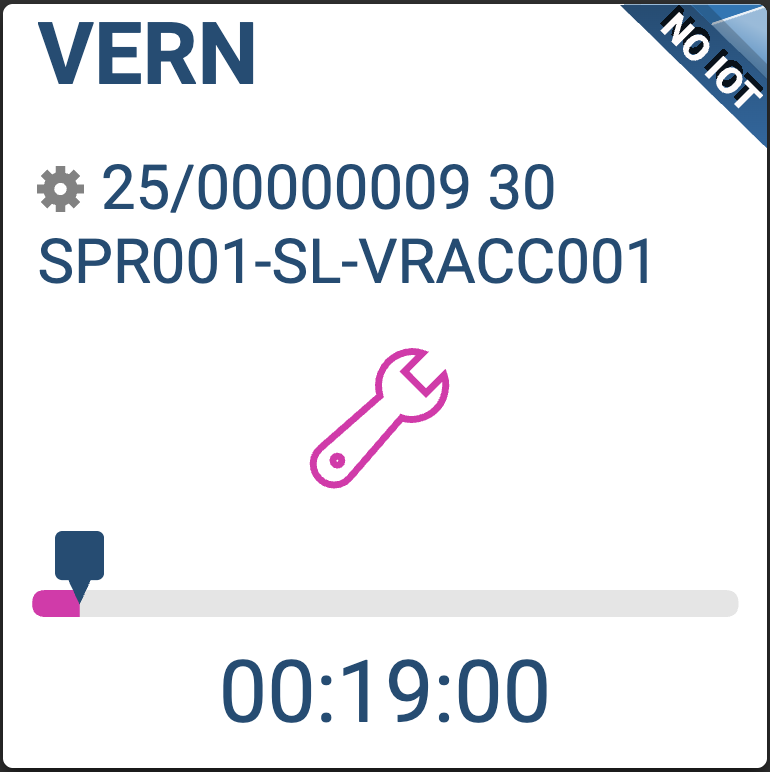

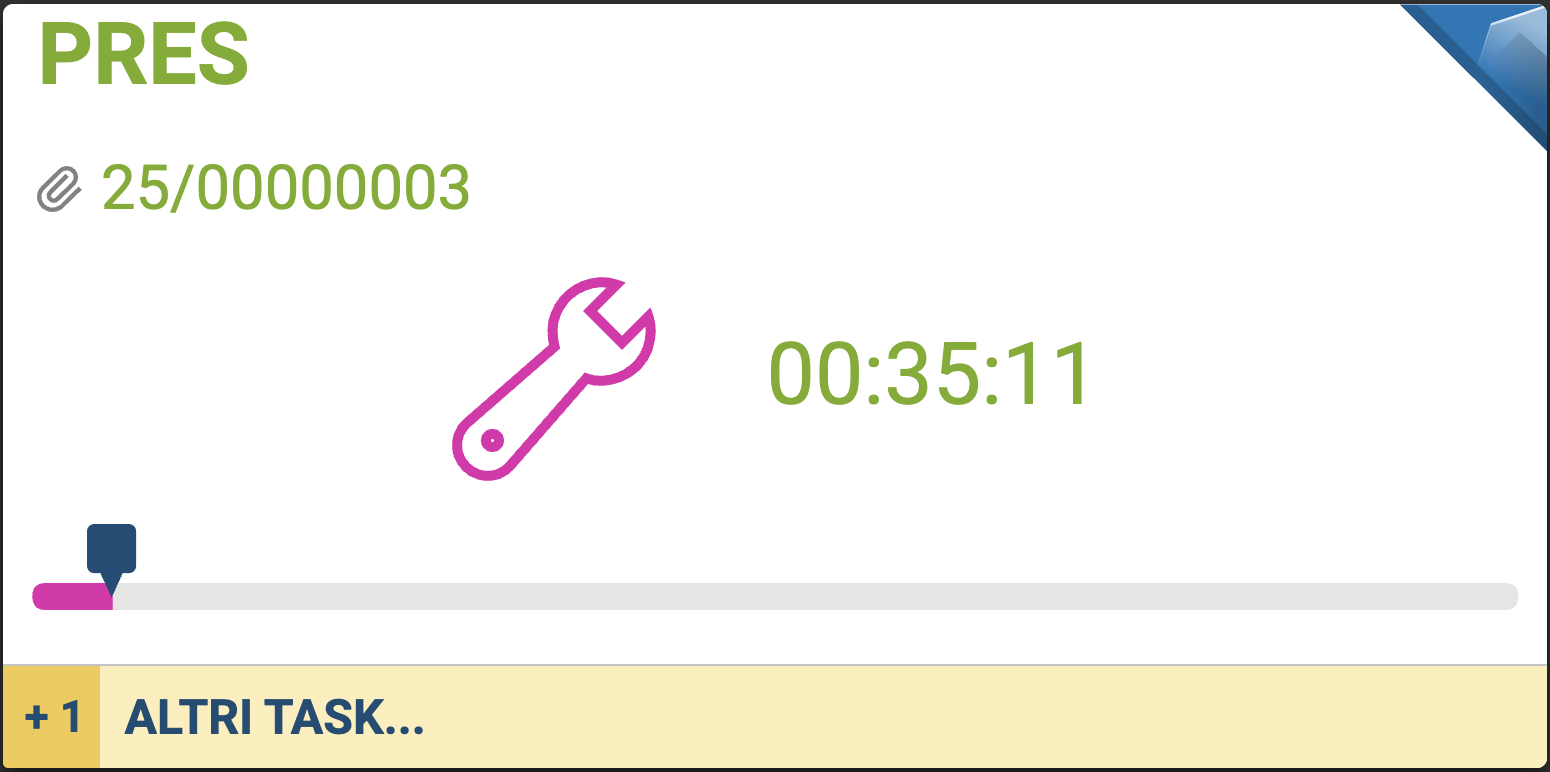

Immagine05.png Immagine06.png La Macchina è in attrezzaggio. Viene mostrato il Task oggetto dell'attrezzaggio, nell'esempio mostrato nelle immagini è la Fase 30 dell'Odp 25/00000009 e il relativo codice articolo da produrre. L'indicatore sotto mostra il tempo residuo di attrezzaggio rispetto a quello a preventivo indicato in anagrafica dell'Ordine di produzione. Se si impiega un tempo maggiore rispetto a quello previsto, la barra di avanzamento è di coloro rosso e mostra il tempo aggiuntivo impiegato

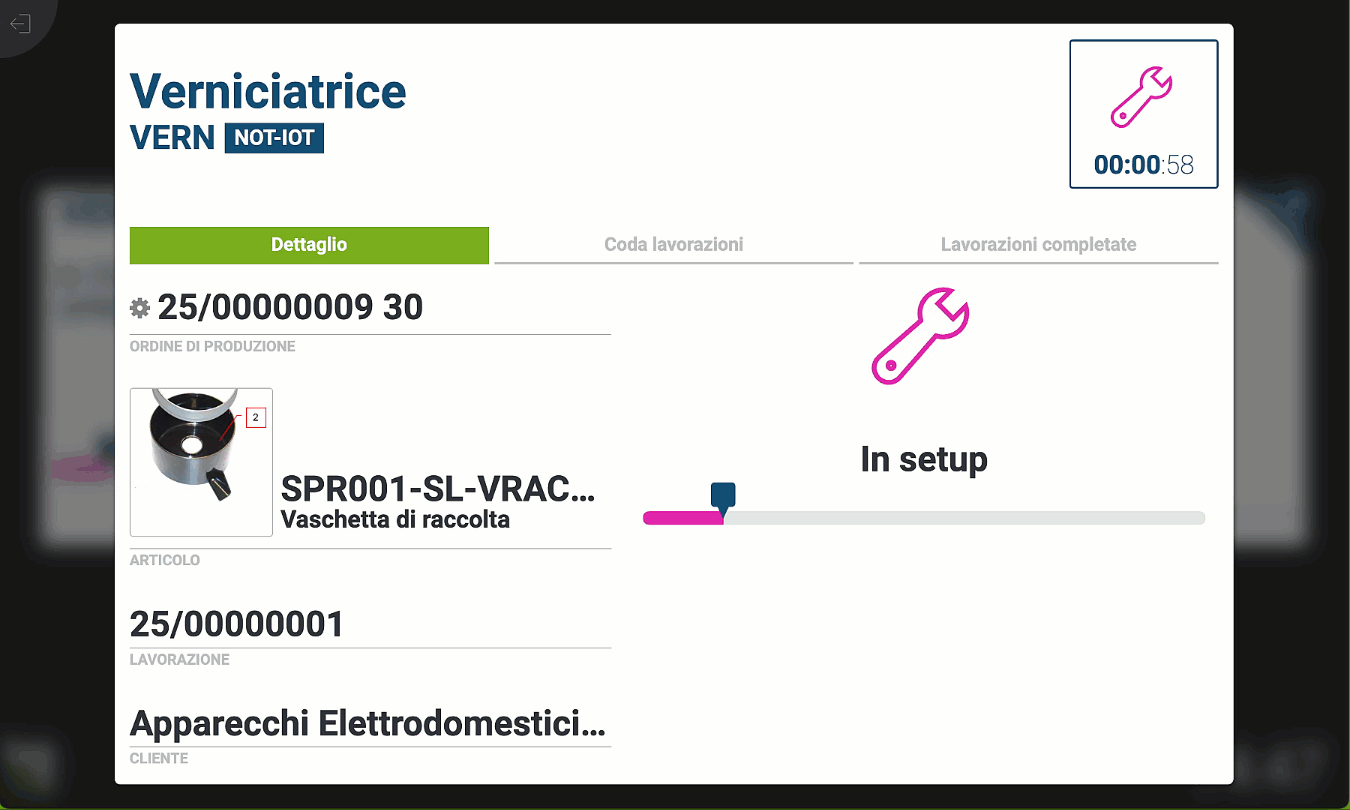

Premendo in un punto qualsiasi di una Tessera (Normal o Wide) di Macchina in attrezzaggio è possibile visualizzare la scheda di dettaglio informazioni BP_ATTREZ.gif Nel prospetto sono indicati i dati della Macchina e del Task che sta attrezzando. Nella scheda "Coda lavorazioni" è possibile visionare i Task in coda sulla Macchina e nella scheda "Lavorazioni completate" è possibile visionare i Task completati precedentemente sulla Macchina. Premendo in un punto qualsiasi all'esterno del prospetto è possibile ritornare sulla visualizzazione dello Scenario

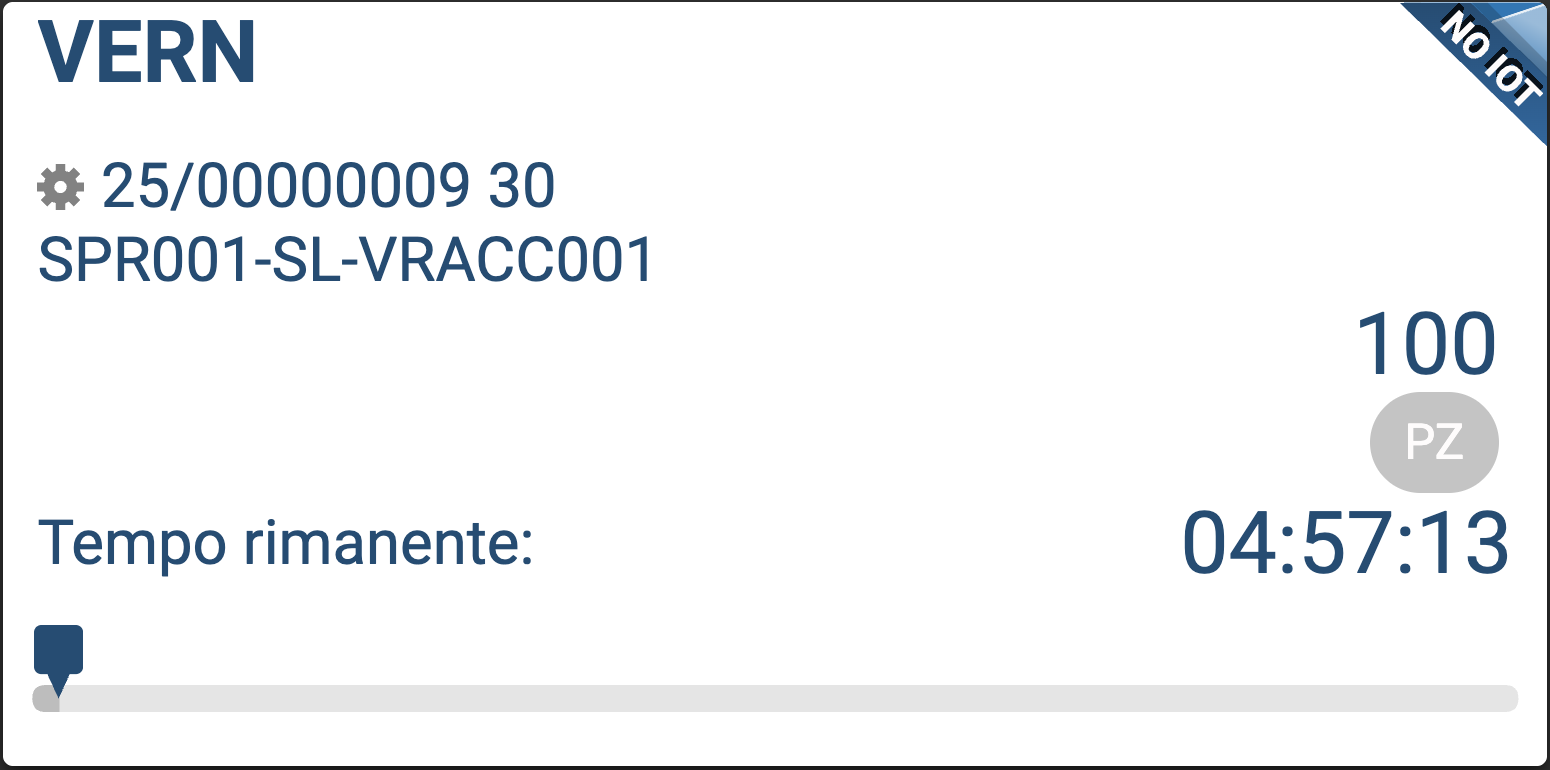

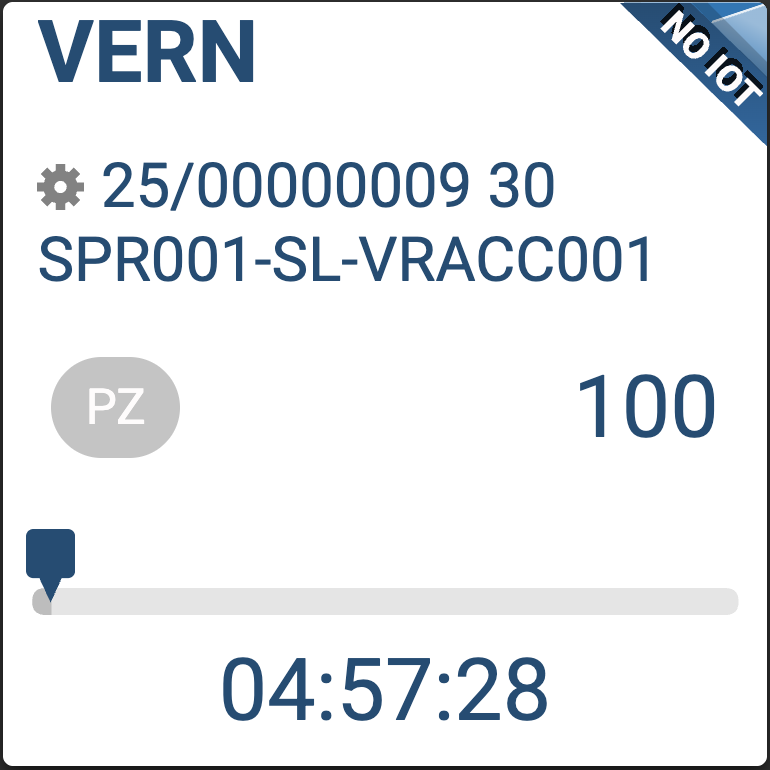

Immagine07.png Immagine08.png La Macchina è in lavorazione. Viene mostrato il Task oggetto della lavorazione, nell'esempio mostrato nelle immagini è la Fase 30 dell'Odp 25/00000009 e il relativo codice articolo da produrre. L'indicatore sotto mostra il tempo residuo di lavorazione rispetto a quello a preventivo indicato in anagrafica del''Ordine di produzione. Se si impiega un tempo maggiore rispetto a quello previsto, la barra di avanzamento è di coloro rosso e mostra il tempo aggiuntivo impiegato. Viene mostrata la quantità prevista da produrre
Premendo in un punto qualsiasi di una Tessera (Normal o Wide) di Macchina in lavorazione è possibile visualizzare la scheda di dettaglio informazioni BP_LAVOR.gif Nel prospetto sono indicati i dati della Macchina e del Task che sta lavorando. Nella scheda "Coda lavorazioni" è possibile visionare i Task in coda sulla Macchina e nella scheda "Lavorazioni completate" è possibile visionare i Task completati precedentemente sulla Macchina. Premendo in un punto qualsiasi all'esterno del prospetto è possibile ritornare sulla visualizzazione dello Scenario

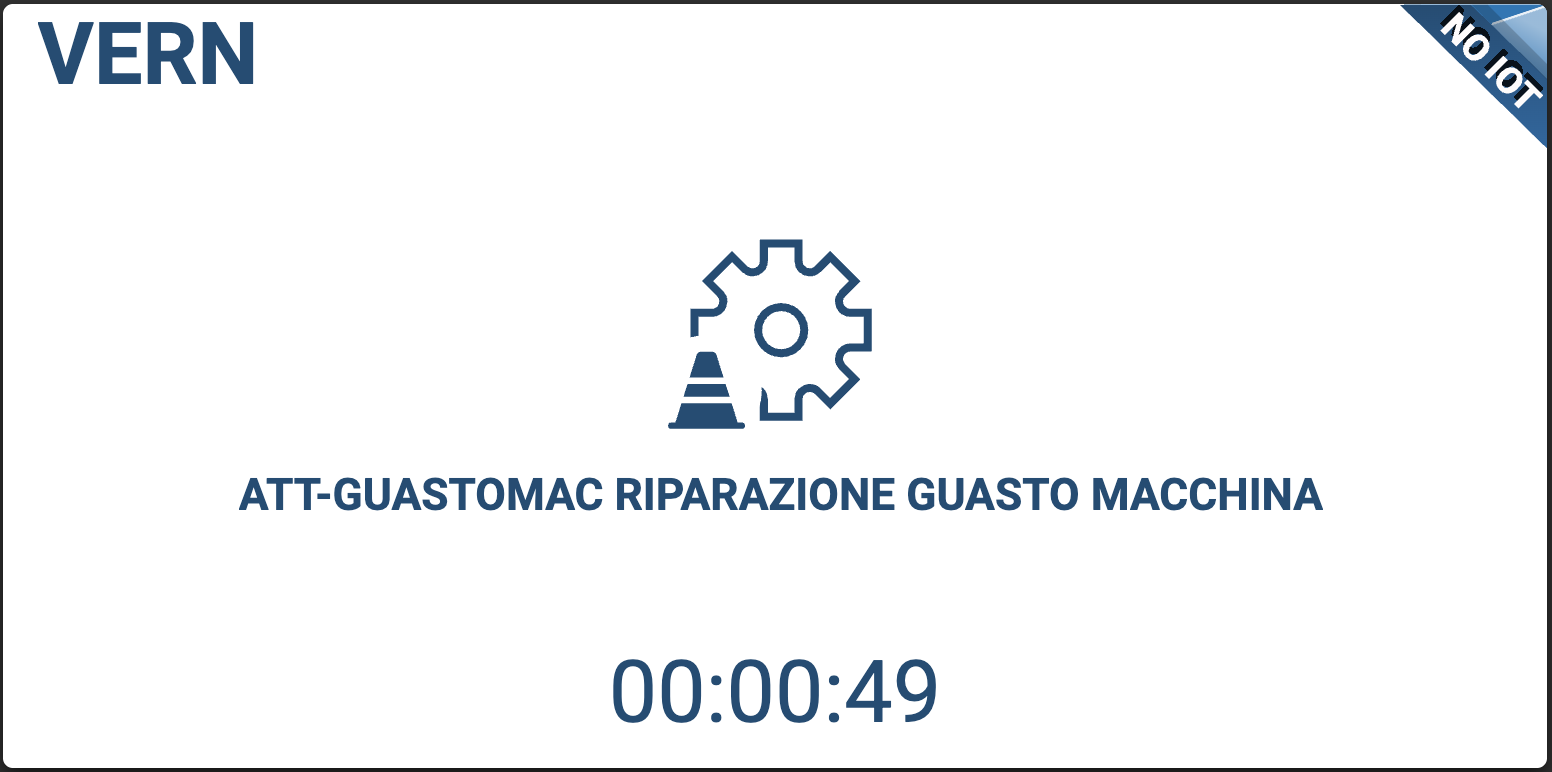

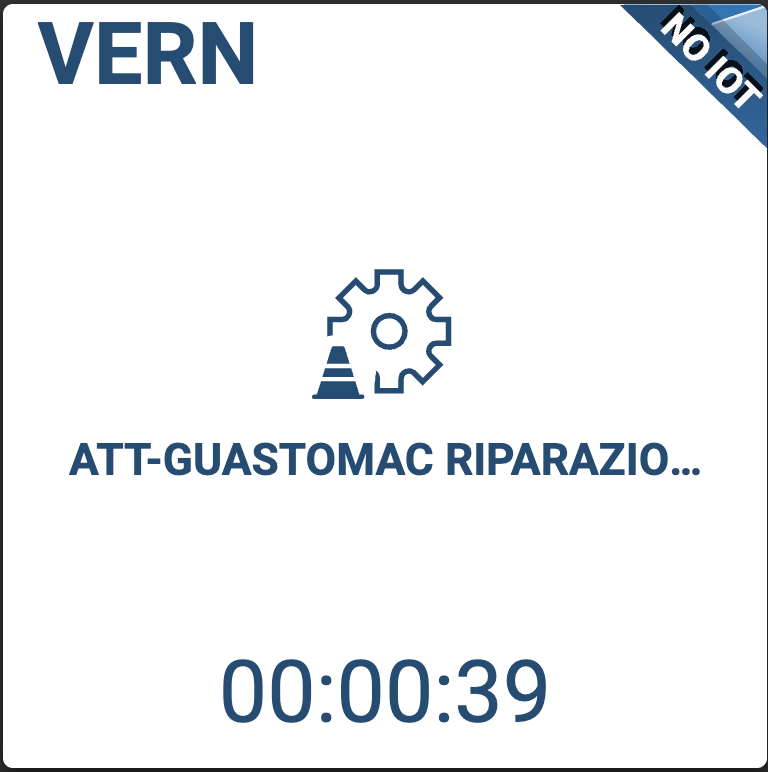

Immagine09.png Immagine10.png La Macchina sta eseguendo un'Attività Ausiliaria, nell'esempio mostrato nelle immagini la Macchina è in stato di manutenzione. Viene mostrato il tempo trascorso nell'esecuzione dell'attività corrente

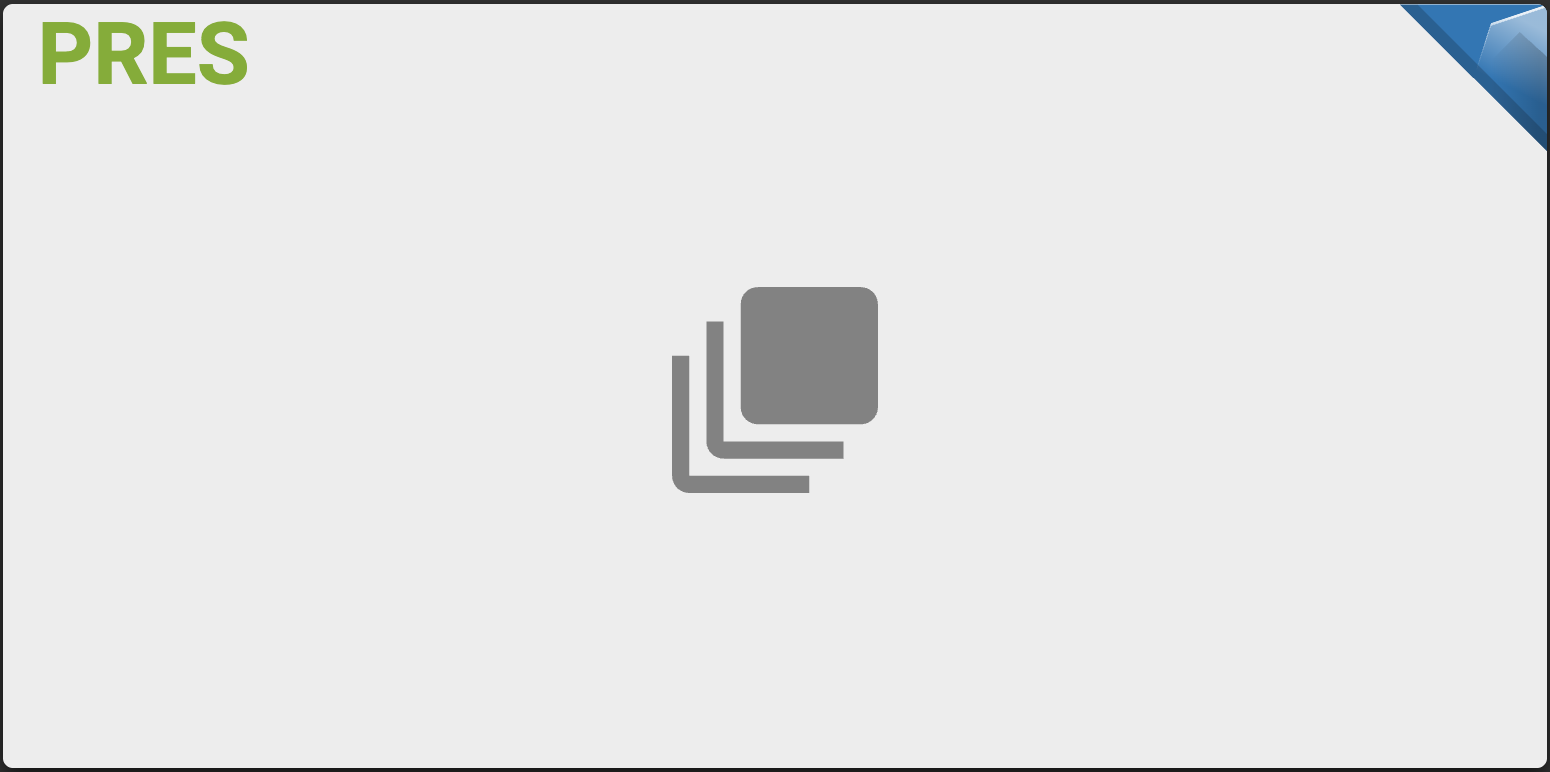

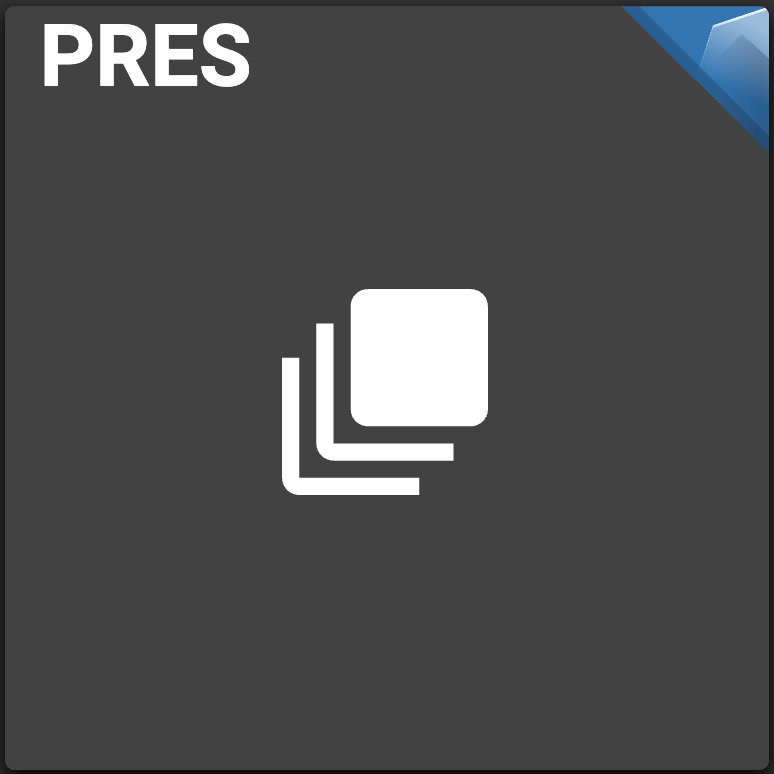

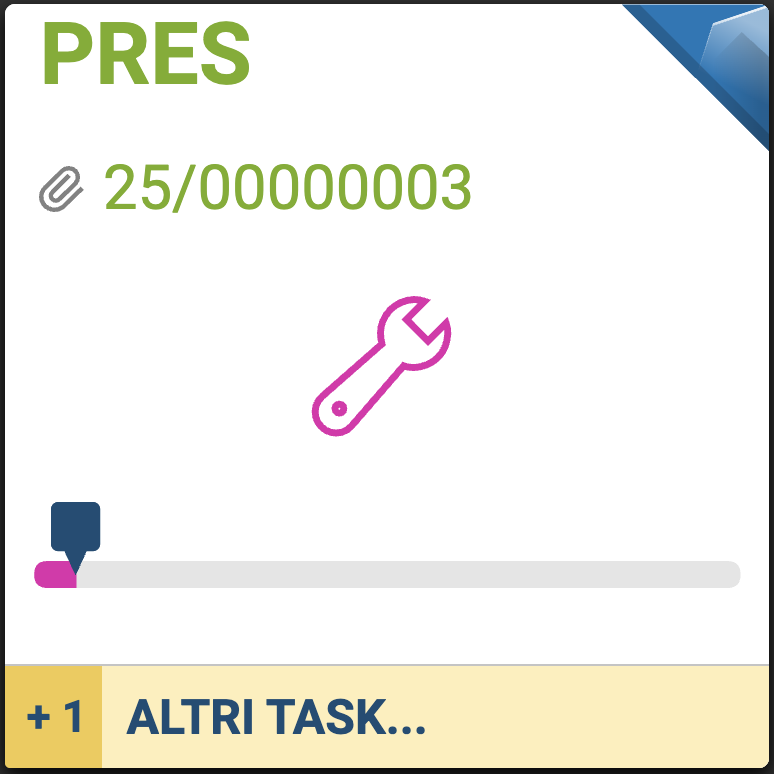

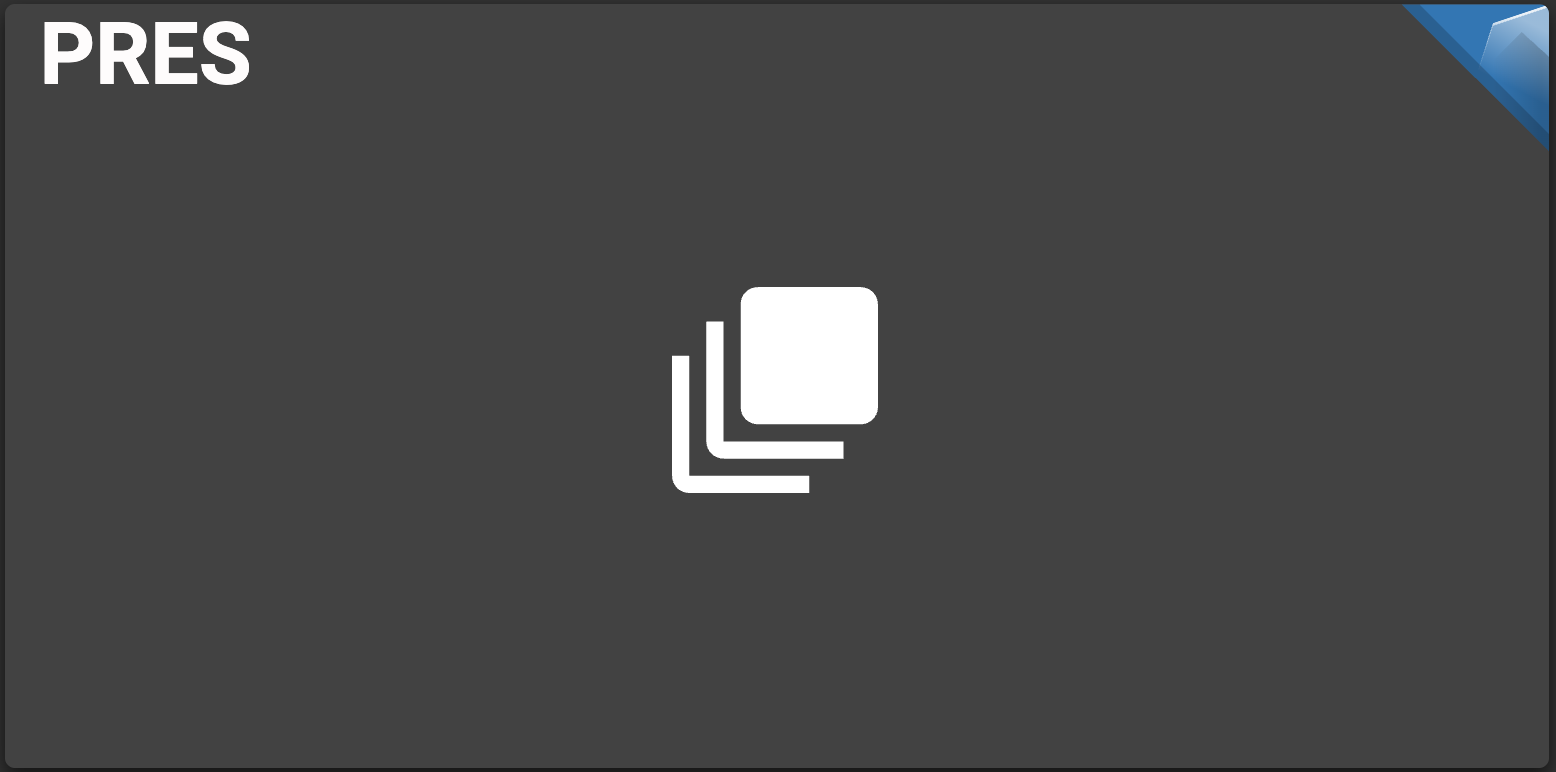

Macchina IoT in stato di spenta con Task accodati

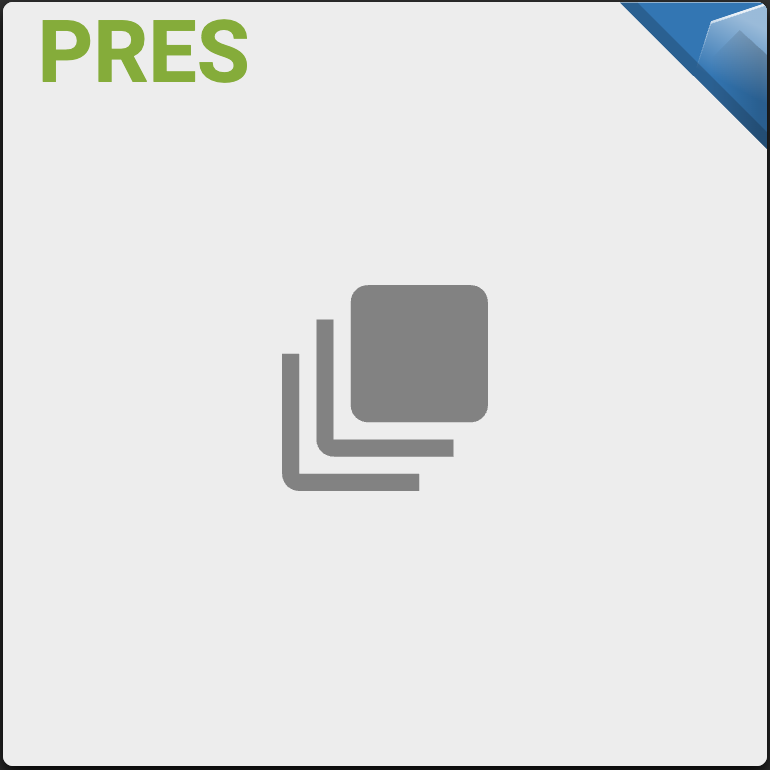

Macchina IoT in stato di accesa con Task accodati

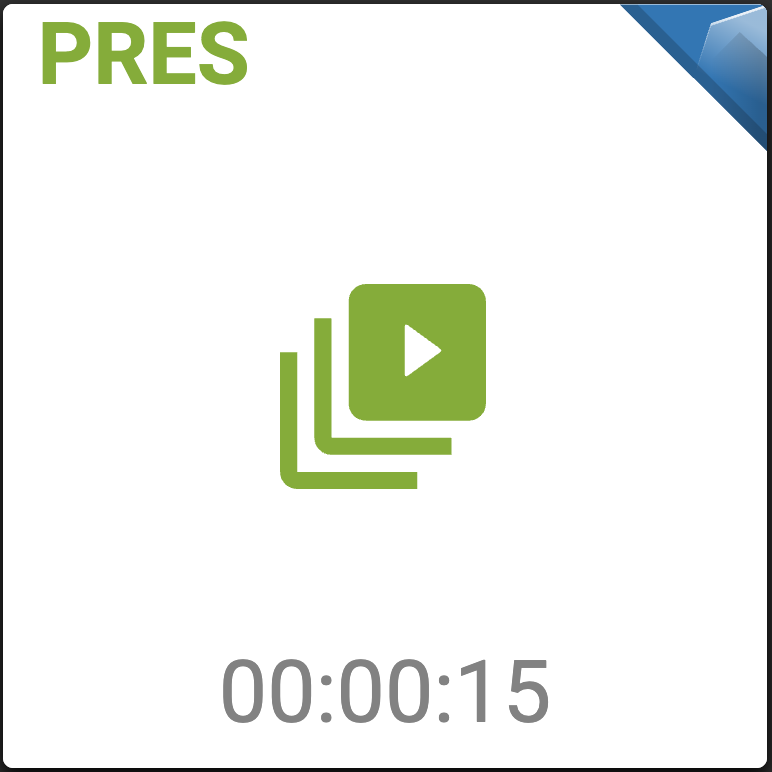

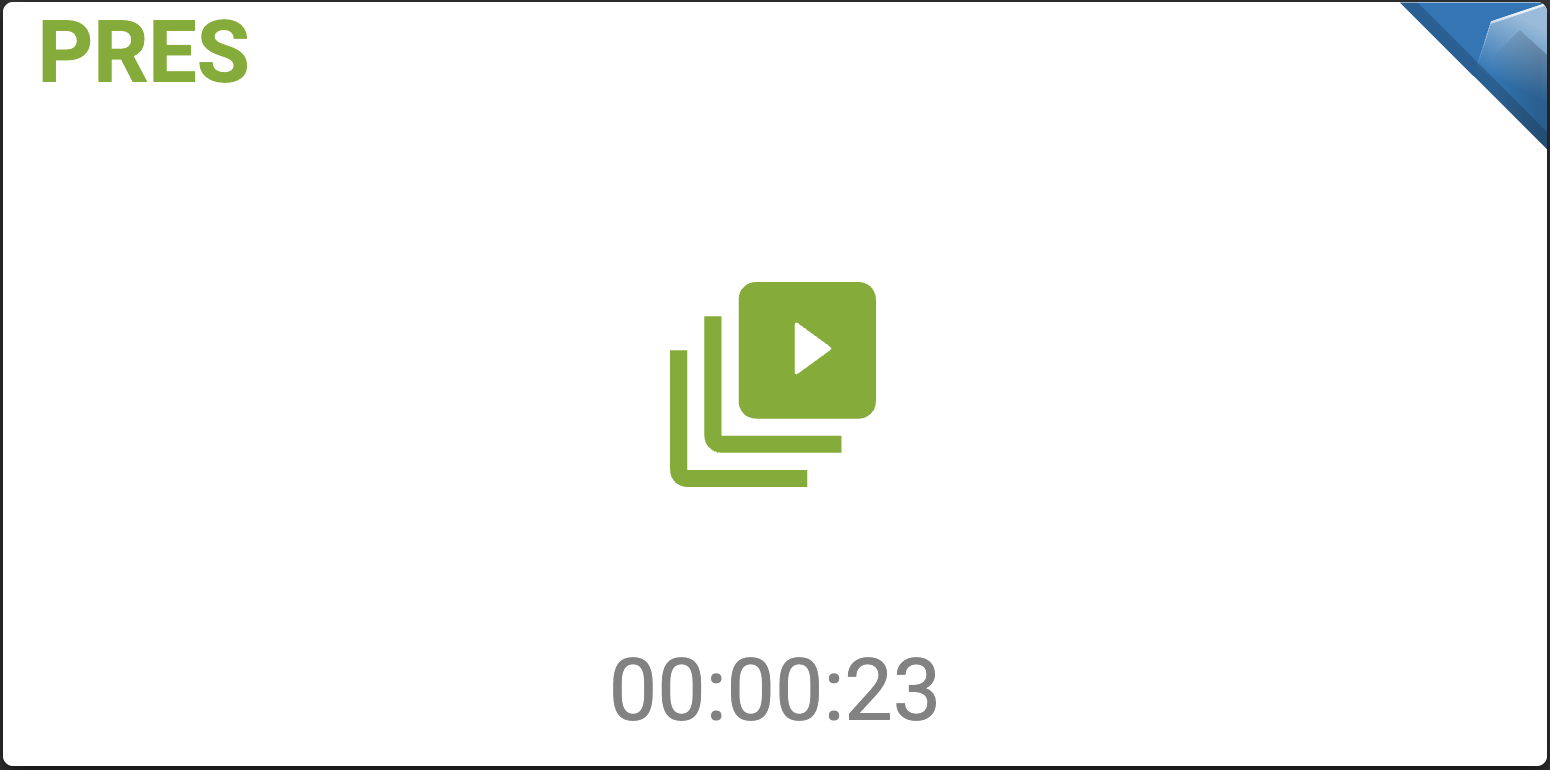

Macchina IoT in stato di avvio lavorazione per un Task avviato da Matricola in Bravo Kiosk

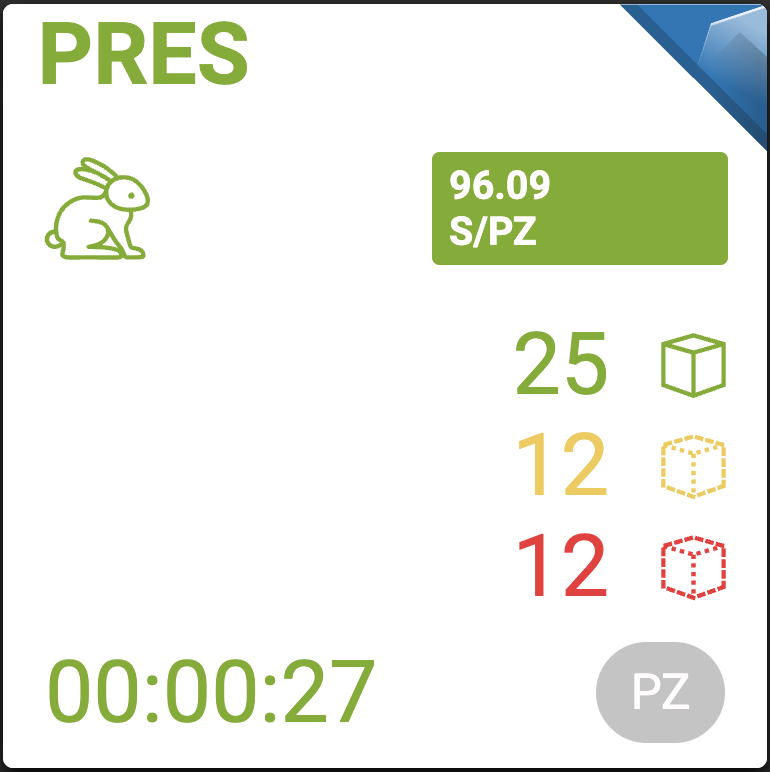

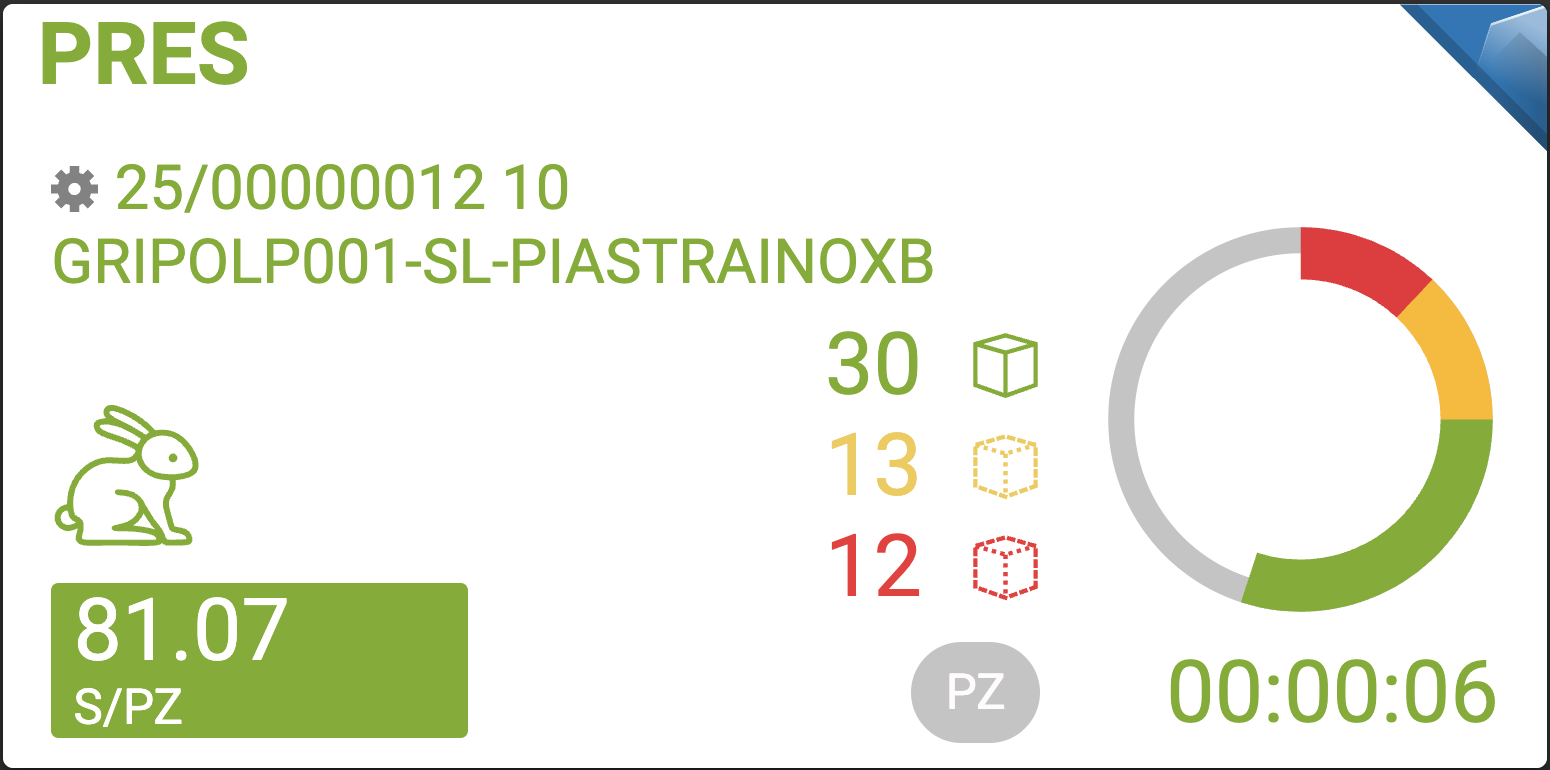

Macchina IoT in lavorazione di un Task, sono mostrate le quantità prodotte buone, di seconda scelta e di scarto. Nella Tessera Wide viene mostrato anche il codice dell'articolo in produzione e il numero di Ordine di produzione e la Fase. Viene mostrato il tempo di lavorazione e il tempo unitario per la lavorazione di una unità. L'immagine della lepre indica che la lavorazione sta procedendo con un rapporto ottimale rispetto alla quantità\tempo previsti

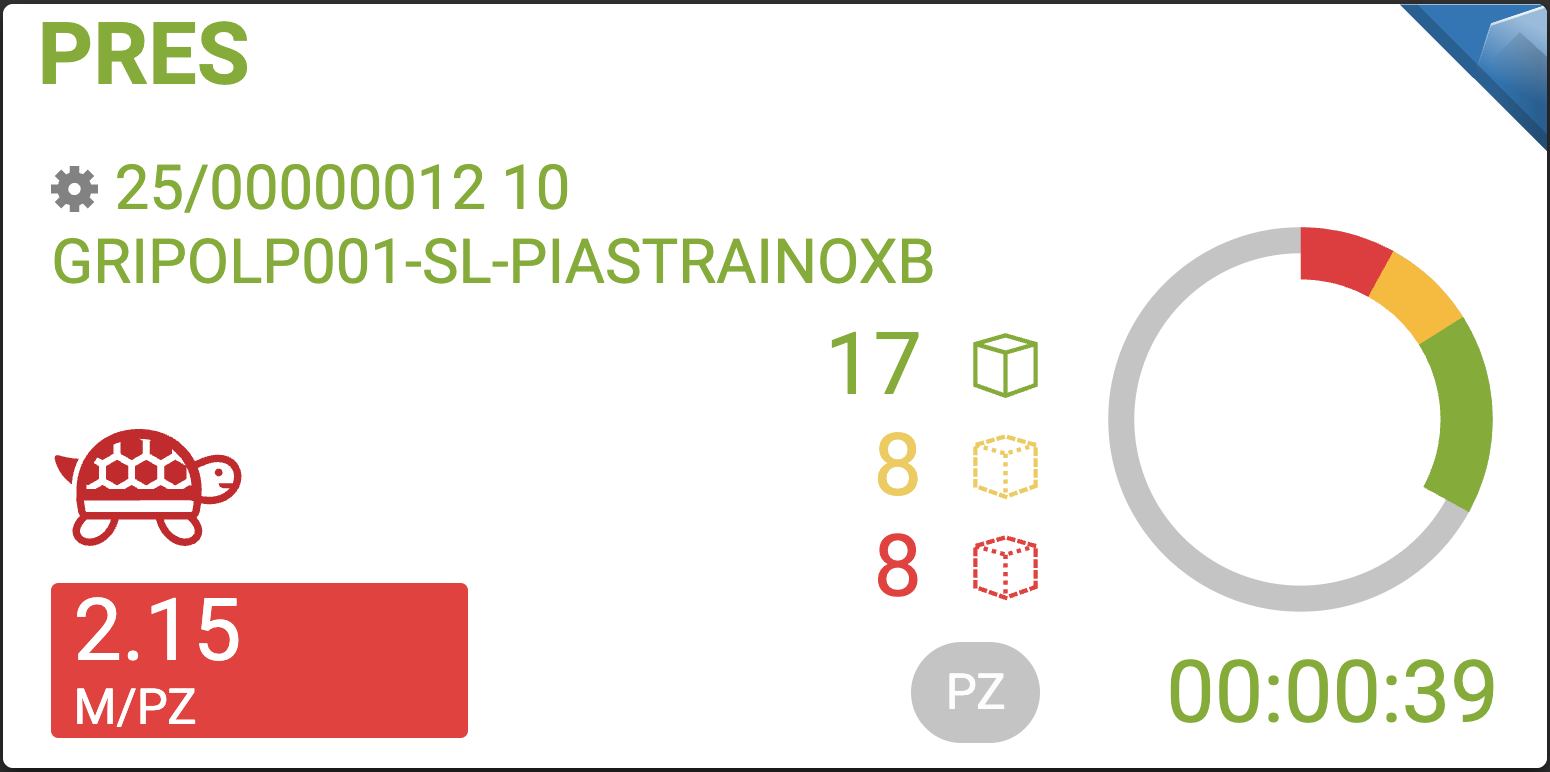

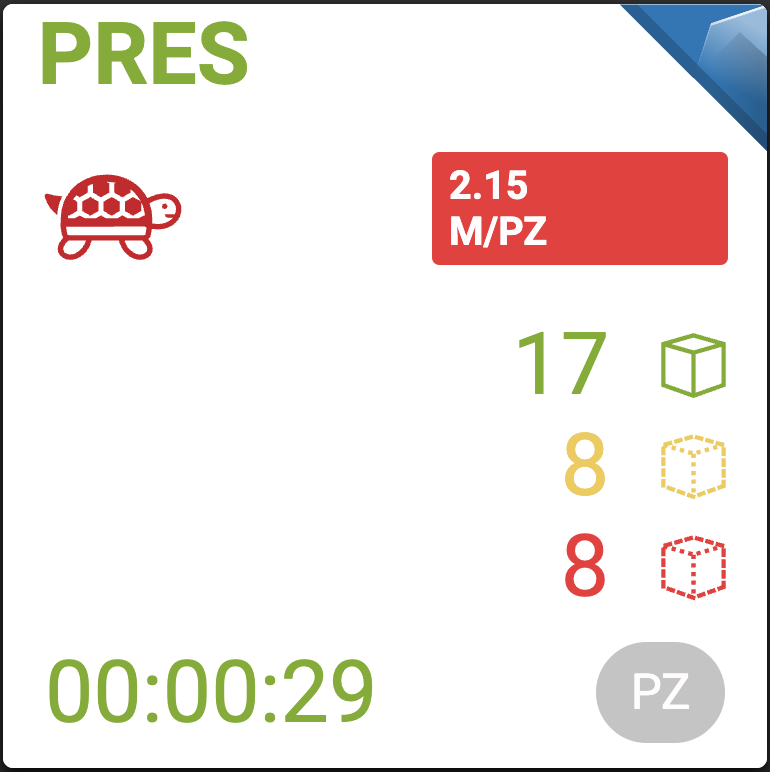

Macchina IoT in lavorazione di un Task, sono mostrate le quantità prodotte buone, di seconda scelta e di scarto. Nella Tessera Wide viene mostrato anche il codice dell'articolo in produzione e il numero di Ordine di produzione e la Fase. Viene mostrato il tempo di lavorazione e il tempo unitario per la lavorazione di una unità. L'immagine della tartaruga indica che la lavorazione sta procedendo con un rapporto non ottimale, a rilento rispetto alla quantità\tempo previsti

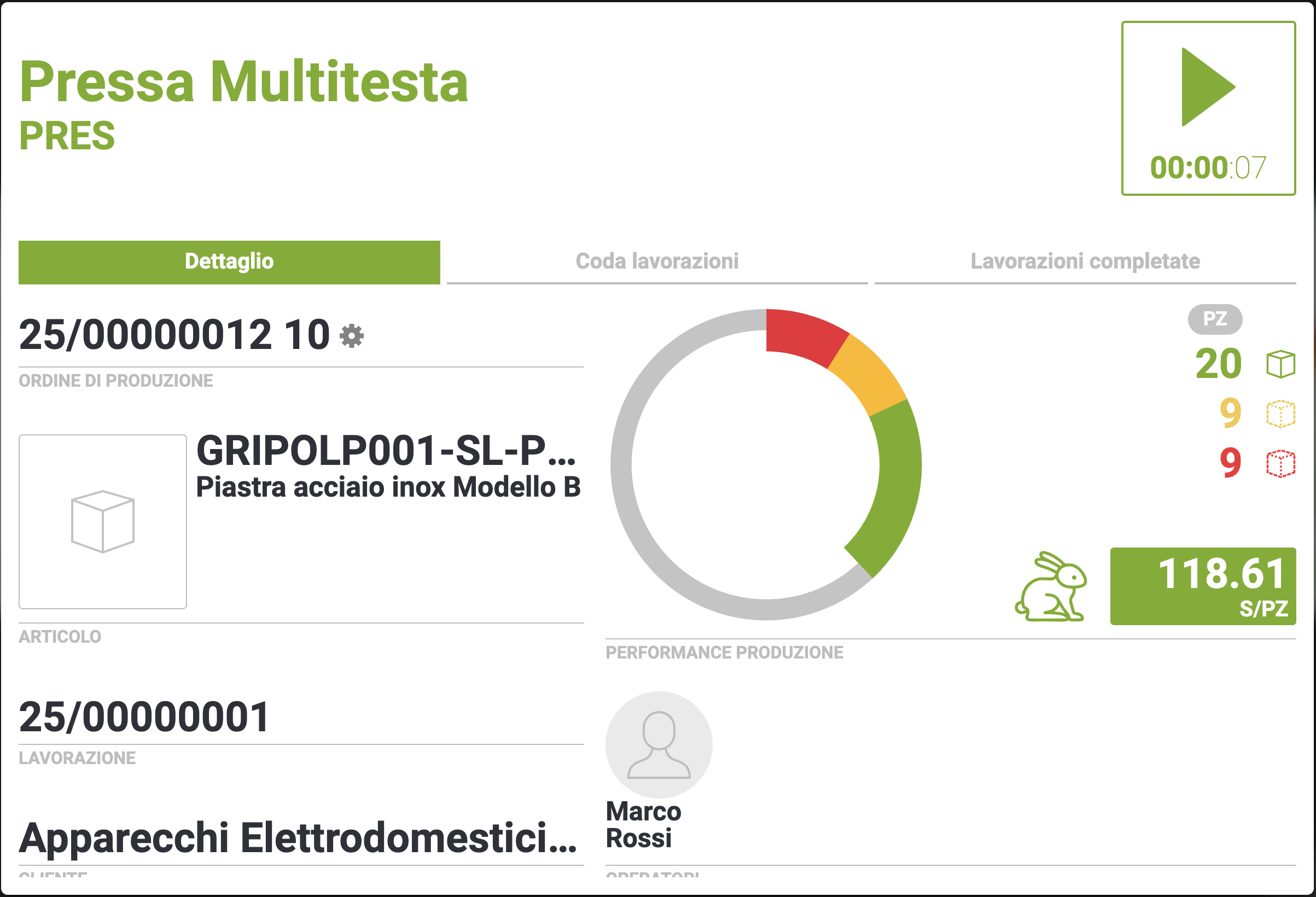

Premendo in un punto qualsiasi di una Tessera (Normal o Wide) di Macchina in lavorazione è possibile visualizzare la scheda di dettaglio informazioni
Nel prospetto sono indicati i dati della Macchina e del Task che sta lavorando. Nella scheda "Coda lavorazioni" è possibile visionare i Task in coda sulla Macchina e nella scheda "Lavorazioni completate" è possibile visionare i Task completati precedentemente sulla Macchina. Premendo in un punto qualsiasi all'esterno del prospetto è possibile ritornare sulla visualizzazione dello Scenario
La Macchina IoT sta lavorando una lavorazione combinata di più Fasi di più Ordini di produzione
Premendo in un punto qualsiasi di una Tessera (Normal o Wide) di Macchina in lavorazione è possibile visualizzare la scheda di dettaglio informazioni
Nel prospetto sono indicati i dati della Macchina e della lavorazione combinata di più Fasi di più Ordini di produzione

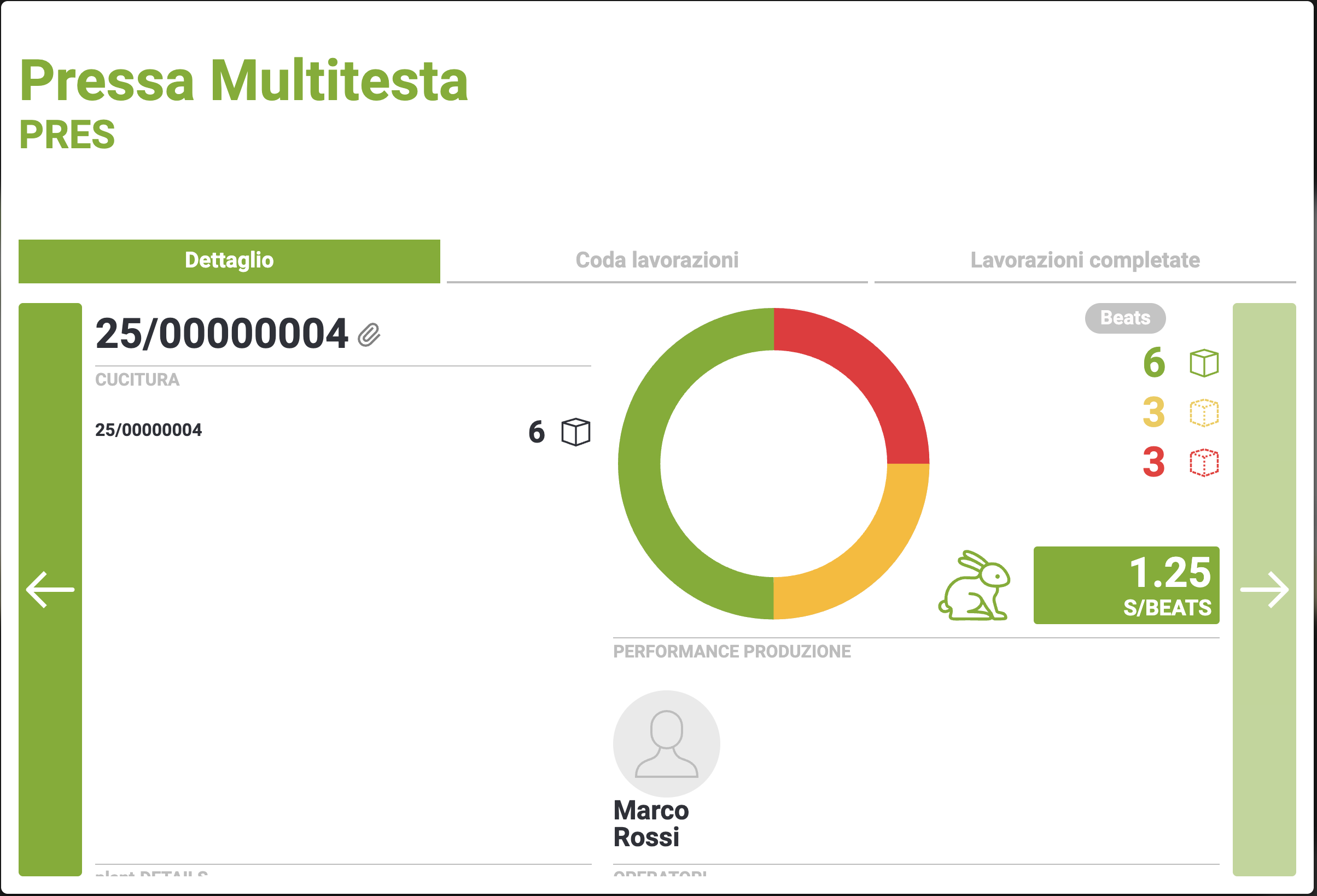

Premendo in un punto qualsiasi di una Tessera (Normal o Wide) di Macchina in lavorazione è possibile visualizzare la scheda di dettaglio informazioni
Premendo sui pulsanti laterali con le frecce è possibile visualizzare altre informazioni sulla lavorazione combinata, come le quantità prodotte buone, di seconda scelta e scarti e il rapporto quantità\tempo o battuta\tempo (nel caso di lavorazione combinata per battuta)

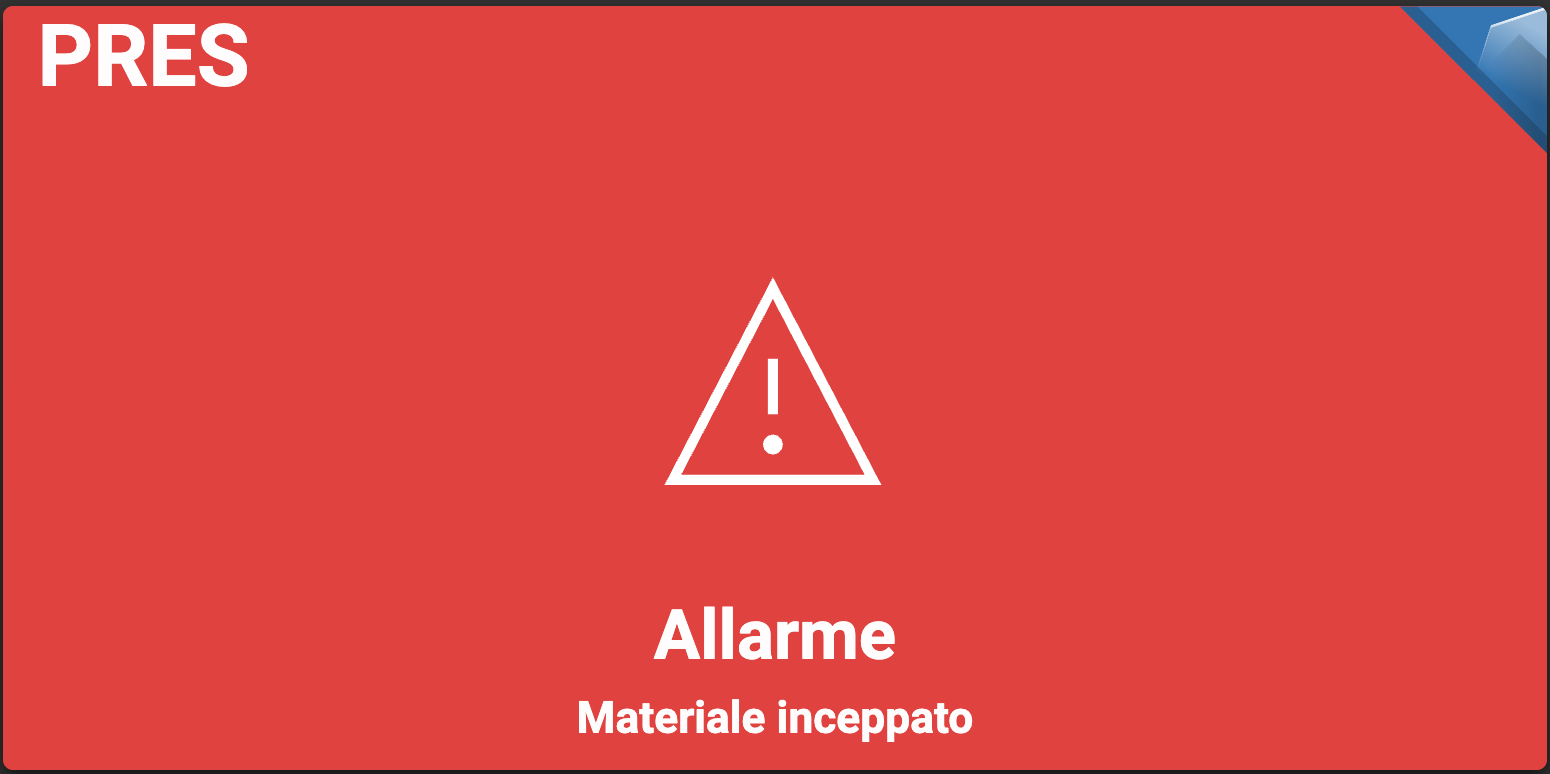

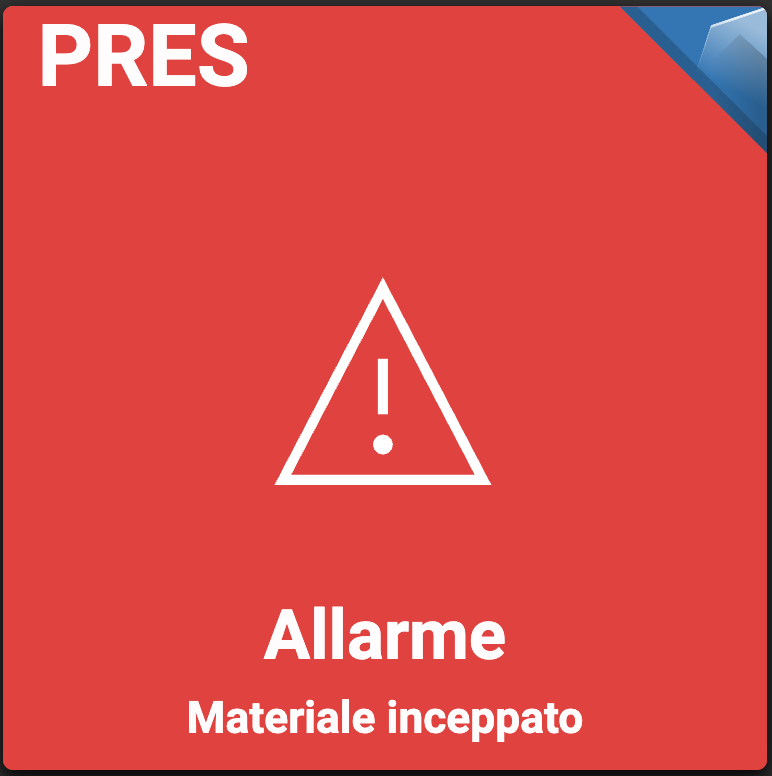

Quando la Macchina IoT è in stato di allarme viene mostrato un messaggio di avviso con il testo del tipo di allarme

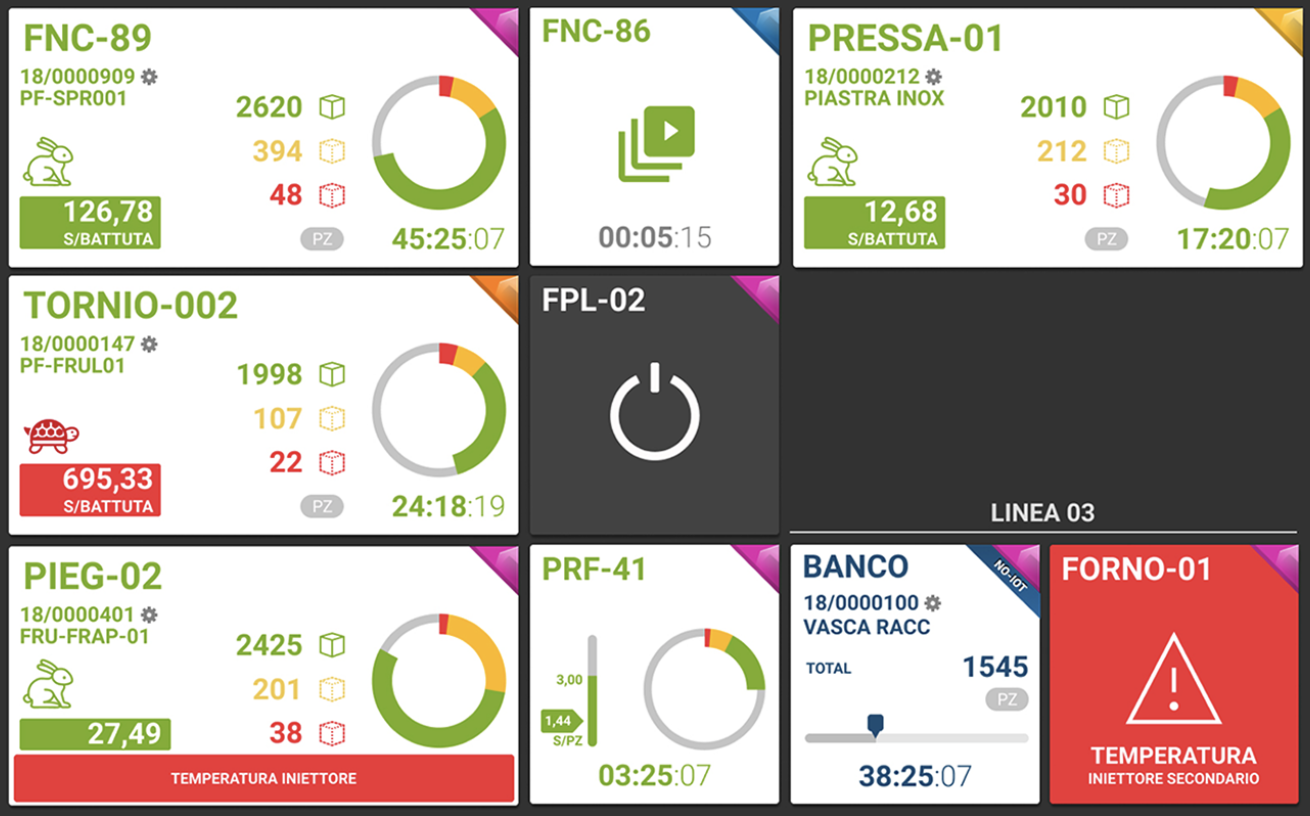

Esempio di visualizzazione di uno Scenario di Bravo Plant
