Sommario
In questo articolo viene illustrato il procedimento per configurare l'anagrafica di una Macchina IoT all'interno di Bravo, descrivendo l'impostazione delle Regole, delle Condizioni e delle Azioni automatiche per l'interconnessione.
Premesse
Prima di procedere con la configurazione IoT, è necessario che la macchina sia già stata censita all'interno del sistema, in merito consultare l'articolo Censimento e gestione dell'anagrafica delle Macchine su Bravo.
Procedura di abilitazione IoT
Per trasformare una Macchina standard in una Macchina IoT, occorre seguire i passaggi descritti nell'elenco seguente:
- andare nella voce di menù [Bravo Mes > Bravo Operations > Macchine];
- individuare la risorsa desiderata all'interno dell'anagrafica a lista e premere sul relativo codice per accedere al dettaglio;,
- spuntare il campo "Macchina IoT" presente nella parte sinistra della maschera di testata;
- premere sulla scheda "Configurazione IoT" situata nella parte superiore per accedere alle sottosezioni di impostazione;
Configurazione delle Regole, Condizioni e Azioni
Le regole permettono a Bravo di interpretare i segnali provenienti dal connettore e di eseguire azioni automatiche.
Le Regole consentono di definire quali segnali (misure) ricevuti dai dispositivi (Macchine IoT) collegati agli Scada Server devono essere letti e quali azioni (generazione rilevazioni di consuntivo) devono essere applicate.
Le Regole consentono di definire come interpretare i segnali (misure) ricevuti tramite gli Scada Server dai dispositivi (Macchine IoT).

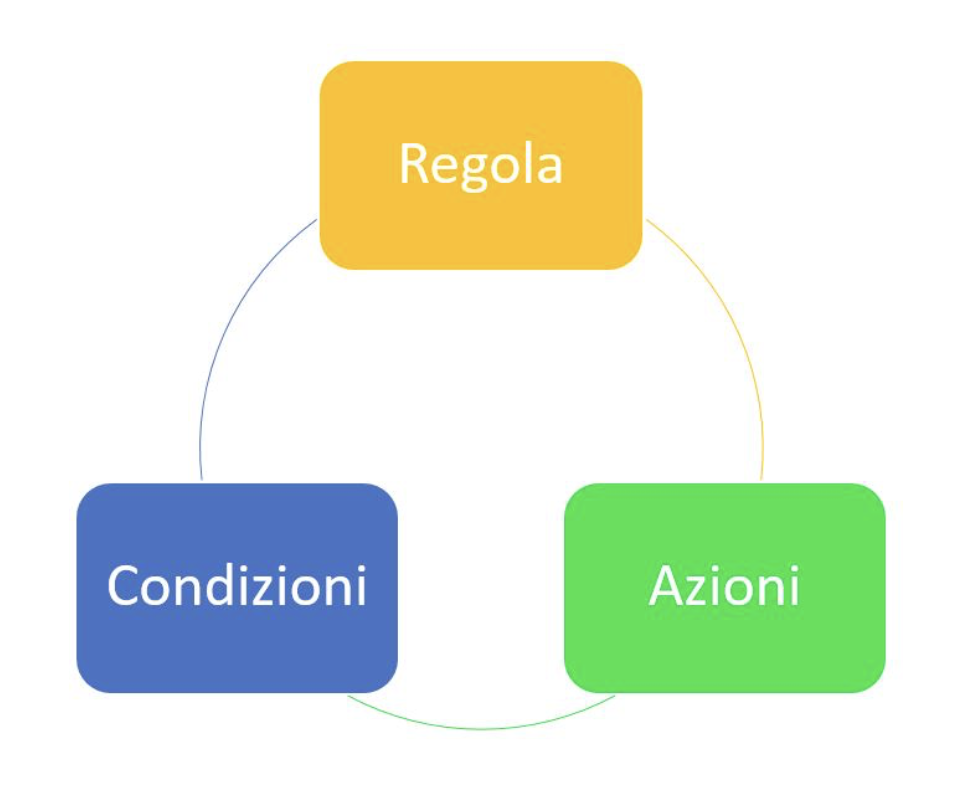

Le Regole sono composte da Condizioni e Azioni. Una Regola può contenere più Condizioni e più Azioni.
Nella Regola viene definito lo Scada Server Alleantia.
Nelle Condizioni vengono definiti i dispositivi dello Scada Server e le misure da cui ricevere i segnali\dati dalle Macchine IoT.
Nelle Azioni è possibile definire che azioni devono essere eseguite al verificarsi delle Condizioni impostate nelle Regole, è possibile impostare di generare una rilevazione di consuntivazione dati di produzione e\o l'impostazione delle misure sui dispositivi.
Definizione della Regola
Per creare una nuova logica di interconnessione, procedere come indicato di seguito:

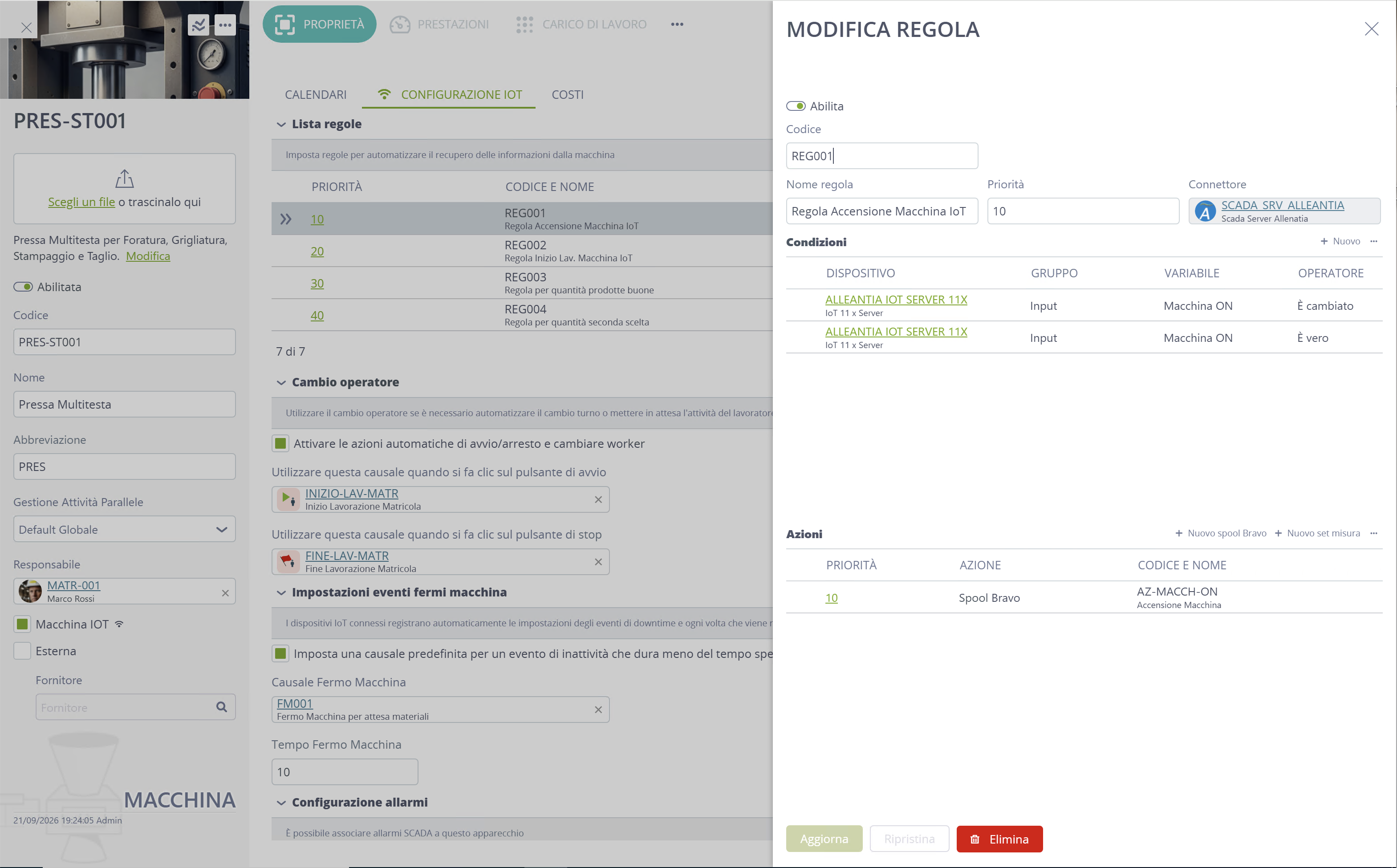

- posizionarsi nella sezione "Lista Regole" e premere il pulsante "+ Nuovo" (o "+ Crea Nuova Regola");
- abilitare la riga tramite il campo "Abilitata";
- compilare i campi "Codice" e "Nome Regola" per identificare la funzione;
- indicare il valore nel campo "Priorità" per stabilire l'ordine di esecuzione rispetto ad altre Regole;
- selezionare il connettore di riferimento associato alla Macchina.
Impostazione delle Condizioni
Le condizioni definiscono quando una Regola deve attivarsi in base ai segnali ricevuti:
- nella sottosezione "Condizioni", premere il pulsante "+ Nuovo";
- configurare i parametri richiesti nei campi "Dispositivo", "Gruppo", "Misura Di Input" e "Operatore";
Configurazione delle Azioni
Una volta che le Condizioni si verificano, il sistema esegue le Azioni definite nella relativa sottosezione.
Definizione delle Azioni
Per configurare le Azioni che il sistema deve eseguire al verificarsi delle Condizioni della Regola, seguire questi passaggi.
Si possono configurare due tipi di Azioni:
- generare un nuovo spool in Bravo, cioè generare una rilevazione di consuntivo dati di produzione nel Data Feed di Bravo;
- eseguire l'impostazione di specifici set di misura sulla Macchina IoT.
In base al tipo di Azione che si desidera effettuare, selezionare una delle rispettive voci di inserimento e compilare i dati richiesti.
Nota bene
Dopo aver aggiunto nuove regole o modificato, disabilitato delle Regole in un'anagrafica Macchina IoT è necessario riavviare il servizio BravoIoTPoller per applicare le variazioni alle Regole, vedere in merito l'articolo I servizi preposti al funzionamento di Bravo 26 o superiore.
