Come configurare una Macchina IoT

Sommario

In questo articolo viene illustrato il procedimento per configurare l'anagrafica di una Macchina IoT all'interno di Bravo, descrivendo l'impostazione delle Regole, delle Condizioni e delle Azioni automatiche per l'interconnessione.

Premesse

Prima di procedere con la configurazione IoT, è necessario che la macchina sia già stata censita all'interno del sistema.
Prima di consultare il presente articolo, occorre leggere:

Procedura di abilitazione IoT

Per trasformare una macchina standard in una macchina IoT, occorre seguire i passaggi descritti nell'elenco seguente:

andare nella voce di menù [Bravo Mes > Bravo Operations > Macchine];
individuare la risorsa desiderata all'interno dell'anagrafica a lista e premere sul relativo codice per accedere al dettaglio;,
spuntare il campo "Macchina IoT" presente nella parte sinistra della maschera di testata;

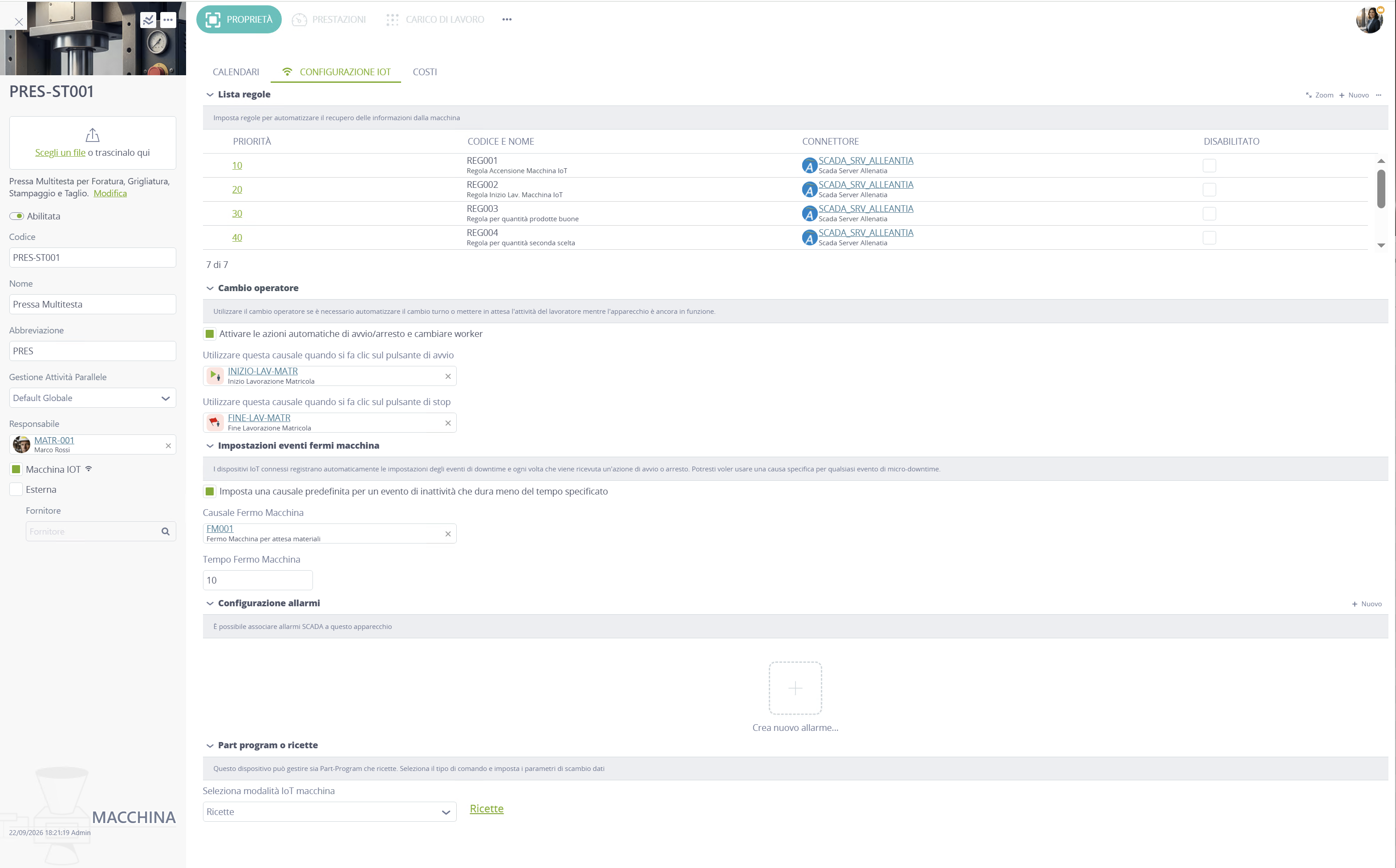

premere sulla scheda "Configurazione" situata nella parte superiore per accedere alle sottosezioni di impostazione;

Configurazione delle regole e delle condizioni

Le Regole permettono a Bravo di interpretare i segnali provenienti dal connettore e di eseguire Azioni automatiche.

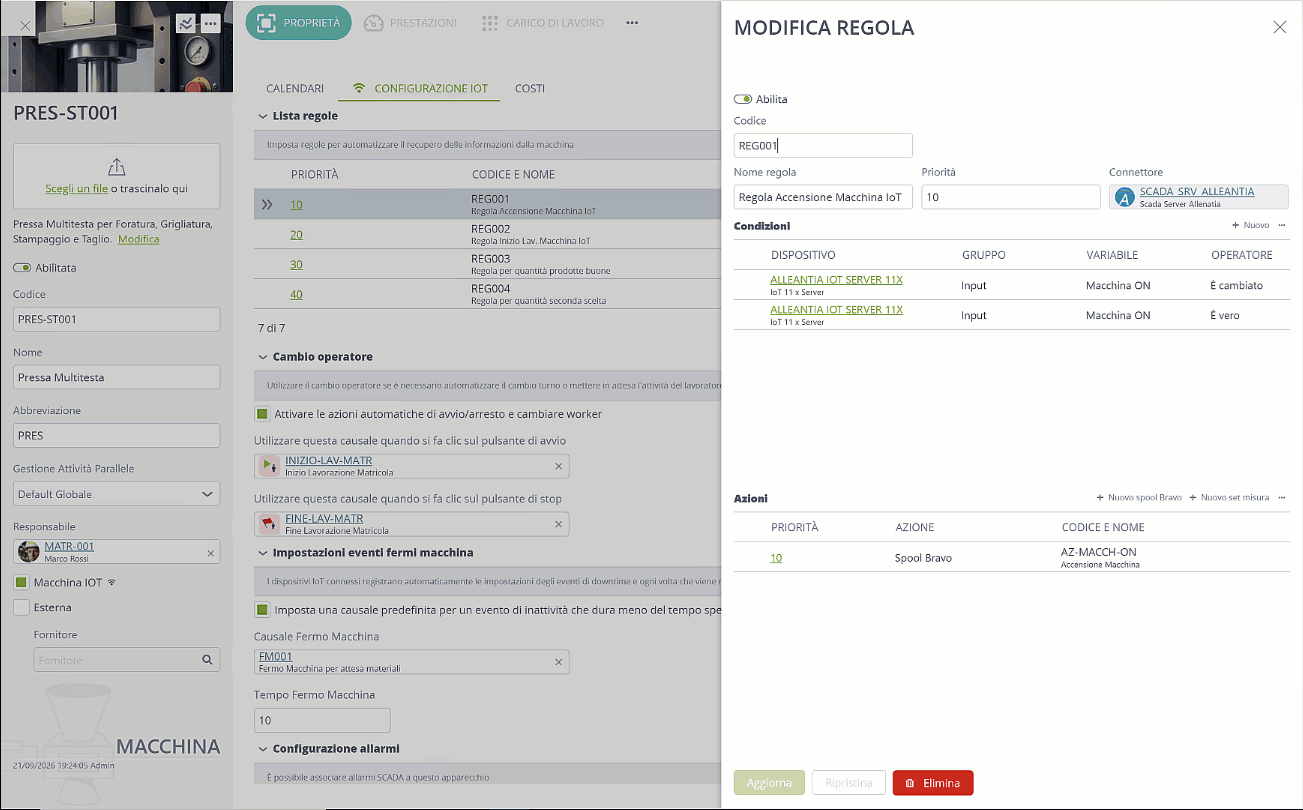

Definizione della Regola

Per creare una nuova logica di interconnessione, procedere come indicato di seguito:

posizionarsi nella sezione "Lista Regole" e premere il pulsante "Nuovo" (o "Crea Nuova Regola");
abilitare la riga tramite il campo "Abilitata";
compilare i campi "Codice" e "Nome Regola" per identificare la funzione;
indicare il valore nel campo "Priorità" per stabilire l'ordine di esecuzione rispetto ad altre Regole;
selezionare il connettore di riferimento associato alla Macchina.

Impostazione delle Condizioni

Le Condizioni definiscono quando una Regola deve attivarsi in base ai segnali ricevuti:

nella sottosezione "Condizioni", premere il pulsante "Nuovo";
configurare i parametri richiesti nei campi "Dispositivo", "Gruppo", "Misura di input" e "Operatore".

Configurazione delle Azioni

Una volta che le Condizioni si verificano, il sistema esegue le Azioni definite nella relativa sottosezione.

Definizione delle Azioni

Per configurare le Azioni che il sistema deve eseguire al verificarsi delle Condizioni della Regola, seguire questi passaggi.
Si possono configurare due tipi di Azioni:

generare un nuovo spool in Bravo, cioè generare una rilevazione di consuntivo dati di produzione nel Data Feed di Bravo;
eseguire l'impostazione di specifici set di misura sulla Macchina IoT.

In base al tipo di Azione che si desidera effettuare, selezionare una delle rispettive voci di inserimento e compilare i dati richiesti.
Nella maschera di configurazione delle Azioni che generano rilevazioni nello Spool, è possibile impostare la valorizzazione di ogni dato della rilevazione con le seguenti opzioni:

"Automatico", viene indicato nella rilevazione il valore presente nella Causale di Consuntivazione o desunto dal sistema sulla base della rilevazione;
"Da dispositivo", viene indicato nella rilevazione il valore ricevuto dalla misura del dispositivo dello Scada Server;
"Da dispositivo (differenziale)", viene indicato nella rilevazione il valore ricevuto dalla misura del dispositivo dello Scada Server, il valore viene determinato come differenza tra il valore attuale e quello precedente;
"Manuale", viene indicato nella rilevazione il valore indicato dall'utente sull'Azione.

Configurare il cambio Operatore

Per gestire l'attività degli Operatori a bordo Macchina, attenersi alla procedura seguente:

nella sezione "Cambio operatore", impostare la spunta nel campo "Attivare le azioni automatiche di avvio/arresto e cambiare worker";
indicare nei rispettivi campi la "Causale di Consuntivazione" per le azioni di inizio e fine attività da parte dell'Operatore.

Con questa configurazione è possibile gestire su Bravo Kiosk il cambio Operatore a bordo Macchina IoT quando è presidiata da una persona e quando non lo è.

Rilevazione dei fermi Macchina

Il sistema può rilevare automaticamente i periodi di inattività della Macchina IoT:

nella sezione "Impostazioni eventi fermi macchina", spuntare la voce "Imposta una causale predefinita per un evento di inattività che dura meno del tempo specificato";
selezionare l'anagrafica desiderata nel campo "Causale Fermo Macchina";
inserire il valore temporale nel campo "Tempo Fermo Macchina"; è il valore entro il quale alle rilevazioni di Fermo Macchina registrate automaticamente, che hanno un tempo inferiore o uguale al tempo indicato, viene associata automaticamente la causale di fermo; in questo modo le rilevazioni di Fermo Macchina con un tempo ridotto e che si verificano spesso, possono essere registrate automaticamente dal sistema.

Gestione Allarmi

Il monitoraggio IoT consente la gestione dei messaggi di allarme.
È possibile inserire le impostazioni nella sezione "Configurazione allarmi" per visualizzare i messaggi provenienti dal connettore direttamente su Bravo Kiosk e in anagrafica della Macchina IoT, nella scheda "Carico di lavoro".

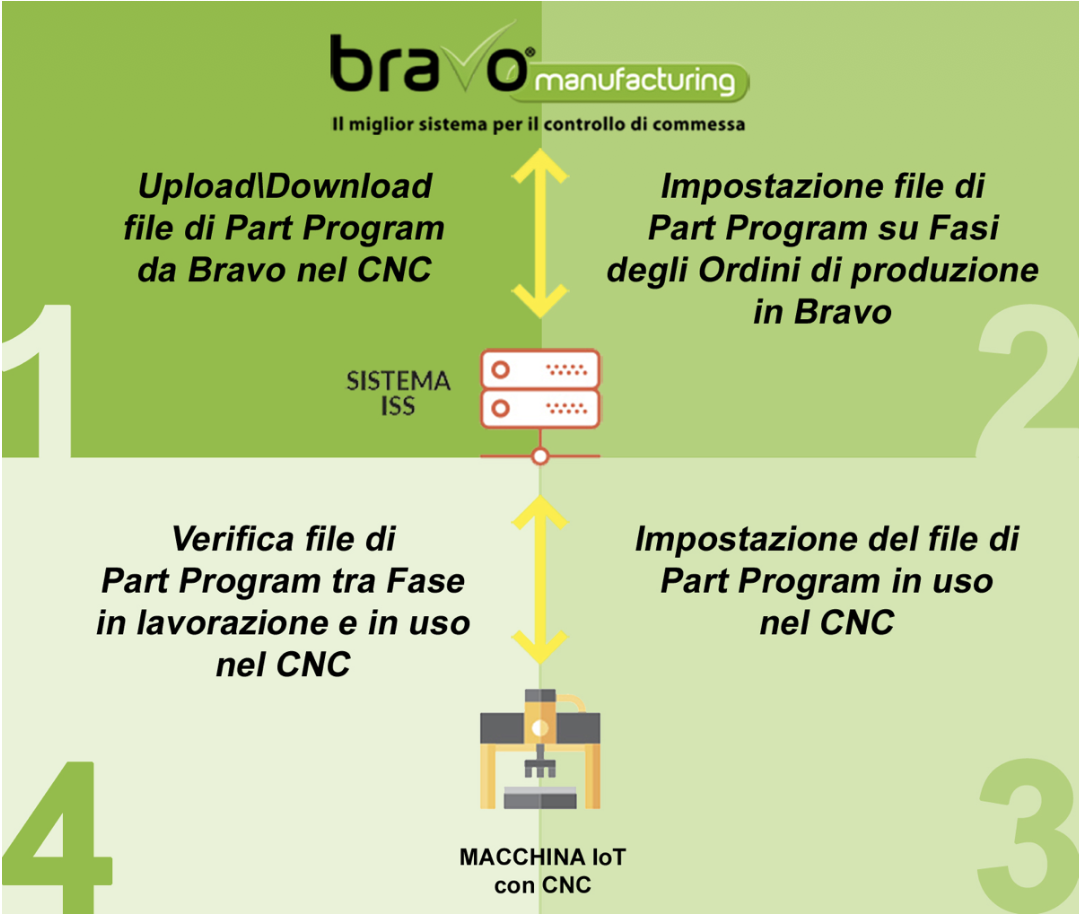

Gestione Part Program e Ricette

Nel sezione "Part program o ricette" nel campo "Selezione modalità IoT macchina", è possibile definire se la Macchina gestisce i part program o ricette e procedere alla loro configurazione specifica premendo sulla relativa voce e compilare i dati richiesti.

Al termine di tutte le impostazioni, premere il pulsante "Salva" per confermare la configurazione e utilizzare la "X" per tornare all'anagrafica a lista.

Nota bene

Dopo aver aggiunto nuove regole o modificato, disabilitato delle Regole in un'anagrafica Macchina IoT è necessario riavviare il servizio BravoIoTPoller per applicare le variazioni alle Regole, vedere in merito l'articolo I servizi preposti al funzionamento di Bravo 26 o superiore.
