Configurazione e utilizzo del Simulatore IoT su Bravo

Sommario

In questo articolo viene illustrato come configurare e utilizzare un simulatore di Macchina IoT all'interno di Bravo, uno strumento fondamentale per testare il funzionamento del modulo Bravo IoT e realizzare demo operative senza la necessità di un collegamento fisico a un impianto.

Premesse

Prima di procedere con la configurazione del simulatore, è necessario aver completato i seguenti passaggi:

• aver configurato correttamente un Connettore IoT;
• aver censito almeno una Macchina IoT associata al connettore precedentemente configurato.

Prima di consultare il presente articolo, occorre leggere:

• Censimento e gestione dell'anagrafica delle Macchine su Bravo
• Come censire una nuova anagrafica Connettore IoT generico su Bravo
• Come censire una nuova anagrafica Connettore IoT Alleantia su Bravo
• Come censire una nuova anagrafica Connettore IoT Zerynth su Bravo
• Le logiche di configurazione di una Macchina IoT

Cos'è e a cosa serve il Simulatore IoT?

Il Simulatore IoT è una funzionalità di Bravo progettata per emulare il comportamento di una Macchina reale connessa al sistema. Questo strumento serve principalmente per eseguire test di configurazione o dimostrazioni tecniche, permettendo di generare flussi di dati (Data feed) e rilevazioni nello spool del sistema come se provenissero da un dispositivo fisico. Grazie al simulatore, è possibile verificare la corretta ricezione dei segnali di attrezzaggio, lavorazione e conteggio dei pezzi prodotti.

Procedura di configurazione di un Simulatore IoT

Per creare una nuova istanza di una Macchina IoT simulata, occorre seguire i passaggi descritti nell'elenco seguente:

1. accedere a Bravo e premere sul pulsante "Tool box";
2. selezionare la voce di menù "Simulatore IoT";

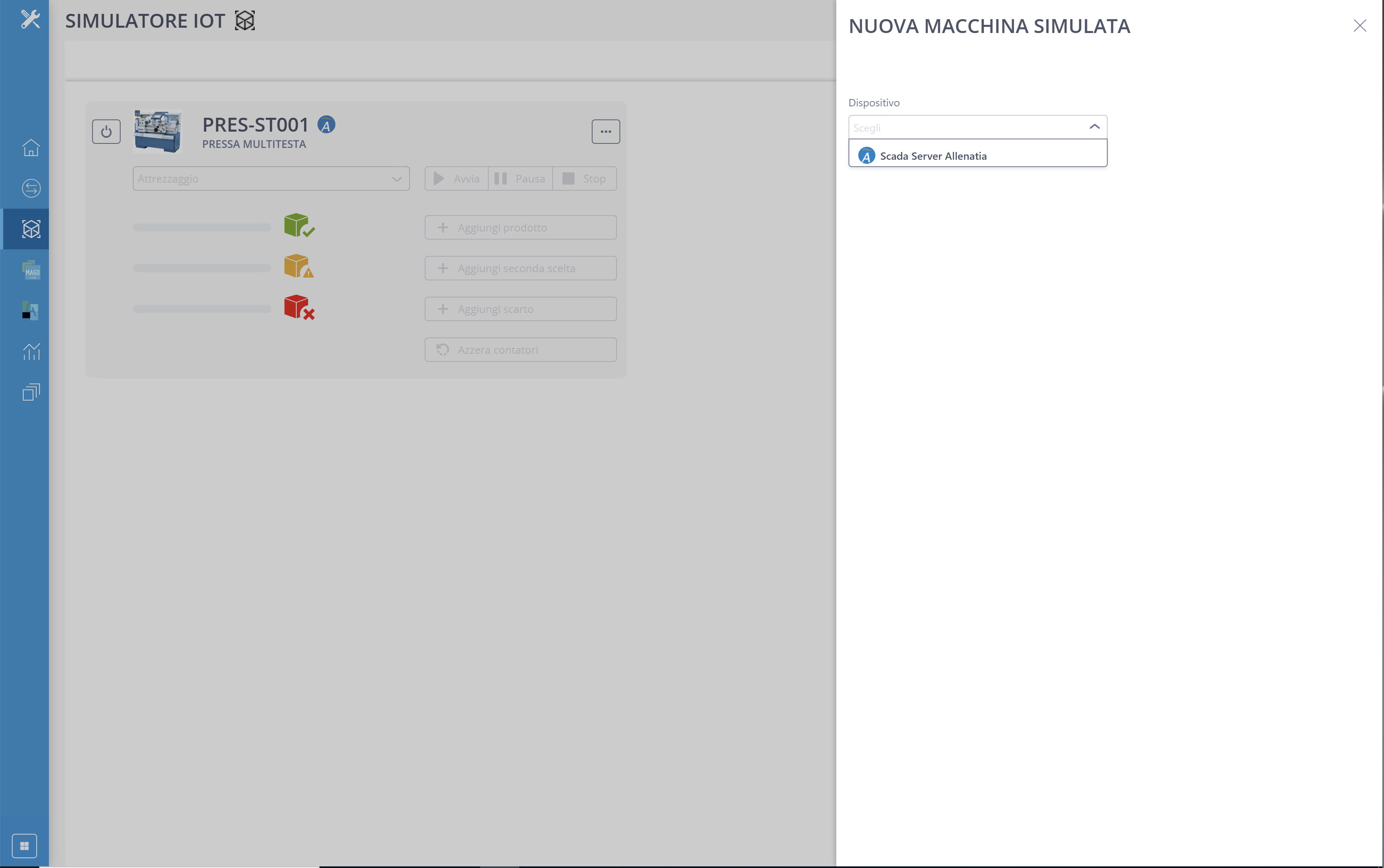

3. all'interno dell'interfaccia, premere sul pulsante "+ Nuova macchina simulata";
4. nel campo "Dispositivo", selezionare il connettore di riferimento configurato in precedenza;
5. verificare i parametri di connessione mostrati a video e premere sul pulsante "Connetti";

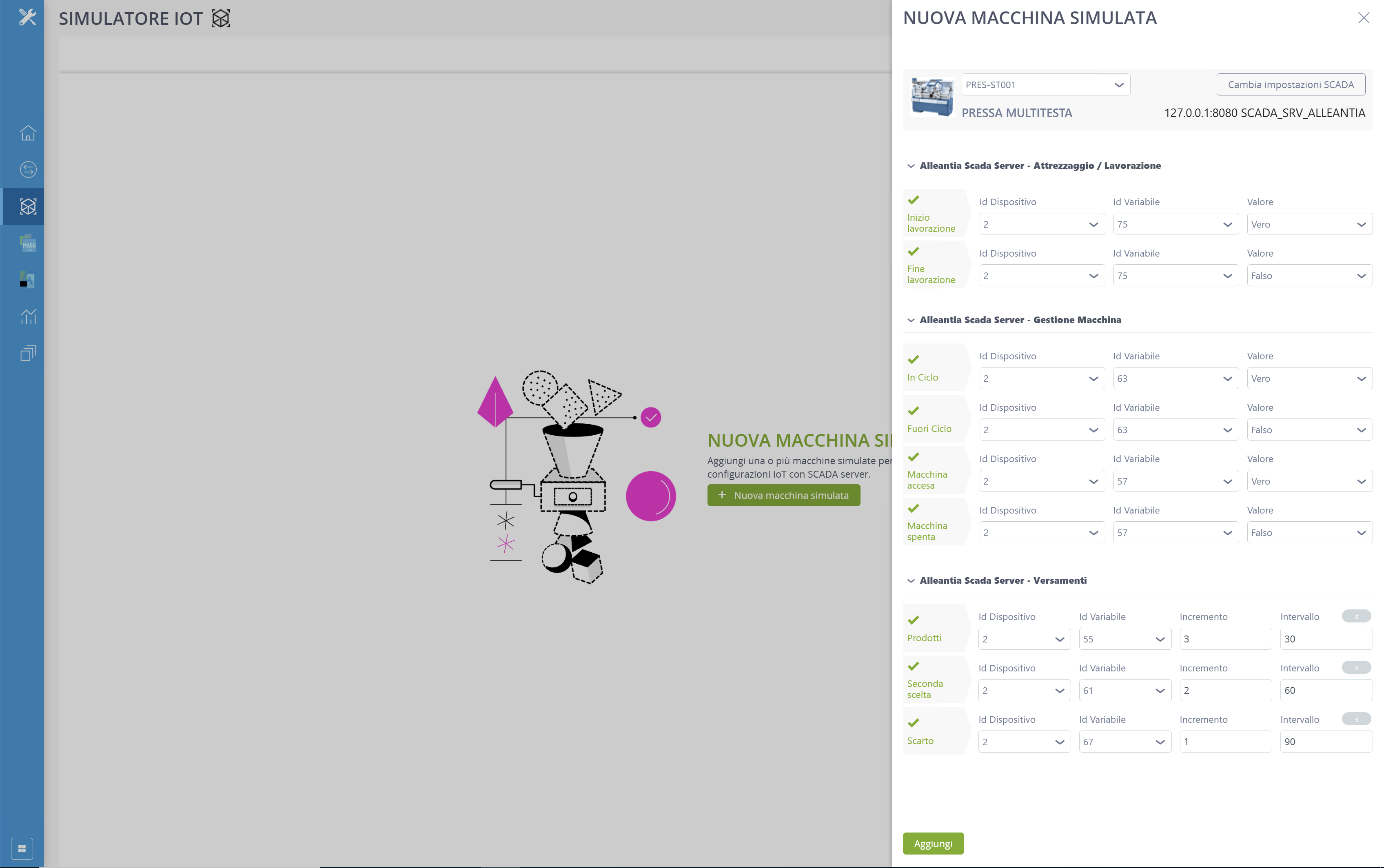

6. nel campo superiore della maschera di configurazione, selezionare l'anagrafica della "Macchina IoT" da collegare;
7. configurare nelle apposite sezioni le variabili e le misure che si desidera simulare, quali "Attrezzaggio", "Lavorazione", "Inizio e fine lavorazione" e lo stato della Macchina ("Accesa" o "Spenta");
8. impostare i parametri per il conteggio automatico simulato delle quantità, distinguendo tra "Prodotti finiti", "Seconda scelta" e "Quantità prodotte";
9. premere sul pulsante "Aggiungi" per completare il censimento del simulatore.

Utilizzo e gestione del Simulatore IoT

Una volta configurato, il simulatore può essere utilizzato direttamente dalla sua interfaccia per interagire con il sistema di produzione:

• è possibile accendere o spegnere la Macchina IoT virtuale e variarne lo stato da "Attrezzaggio" a "Lavorazione" o viceversa;
• tramite i pulsanti di "Avvia", "Pausa", "Stop" o "Termina", si può simulare l'avanzamento di un'attività produttiva;
• il sistema permette di attendere e visualizzare il conteggio automatico delle quantità prodotte in base alle impostazioni definite ed è possibile anche utilizzare gli appositi pulsanti per versare direttamente delle quantità prodotte in base alla tipologia;
• premendo sul pulsante con i tre puntini, è possibile accedere alle funzioni per "Modificare" la configurazione esistente o "Eliminare" l'anagrafica del simulatore.

Approfondimento

È possibile ripetere la procedura di censimento per gestire più anagrafiche di Macchine IoT simulate contemporaneamente.
