Come controllare l'avanzamento di una lavorazione su una Macchina IoT

Sommario

Nel presente articolo viene spiegato come controllare gli avanzamenti delle lavorazioni in corso sulle Macchine IoT in Bravo.

Cosa è il Real Time Monitor?

Il Real Time Monitor è uno strumento che consente di controllare in tempo reale gli avanzamenti delle lavorazioni eseguite sulle Macchine IoT.
Il Real Time Monitor consente di monitorare il tempo lavorato e le quantità prodotte tramite l'impiego di indicatori.
Il Real Time Monitor è accessibile da Bravo MES e Bravo Kiosk.

Come utilizzare il Real Time Monitor in Bravo MES

Prendiamo ad esempio di aver acceso una Macchina IoT ed avviato una lavorazione su questa, per controllare l'avanzamento della lavorazione da Bravo MES seguire le indicazioni sotto riportate:

1. andare nella voce di menù [Bravo Mes > Bravo Operations > Macchine];
2. individuare la risorsa desiderata all'interno dell'anagrafica a lista e premere sul relativo codice per accedere al dettaglio;

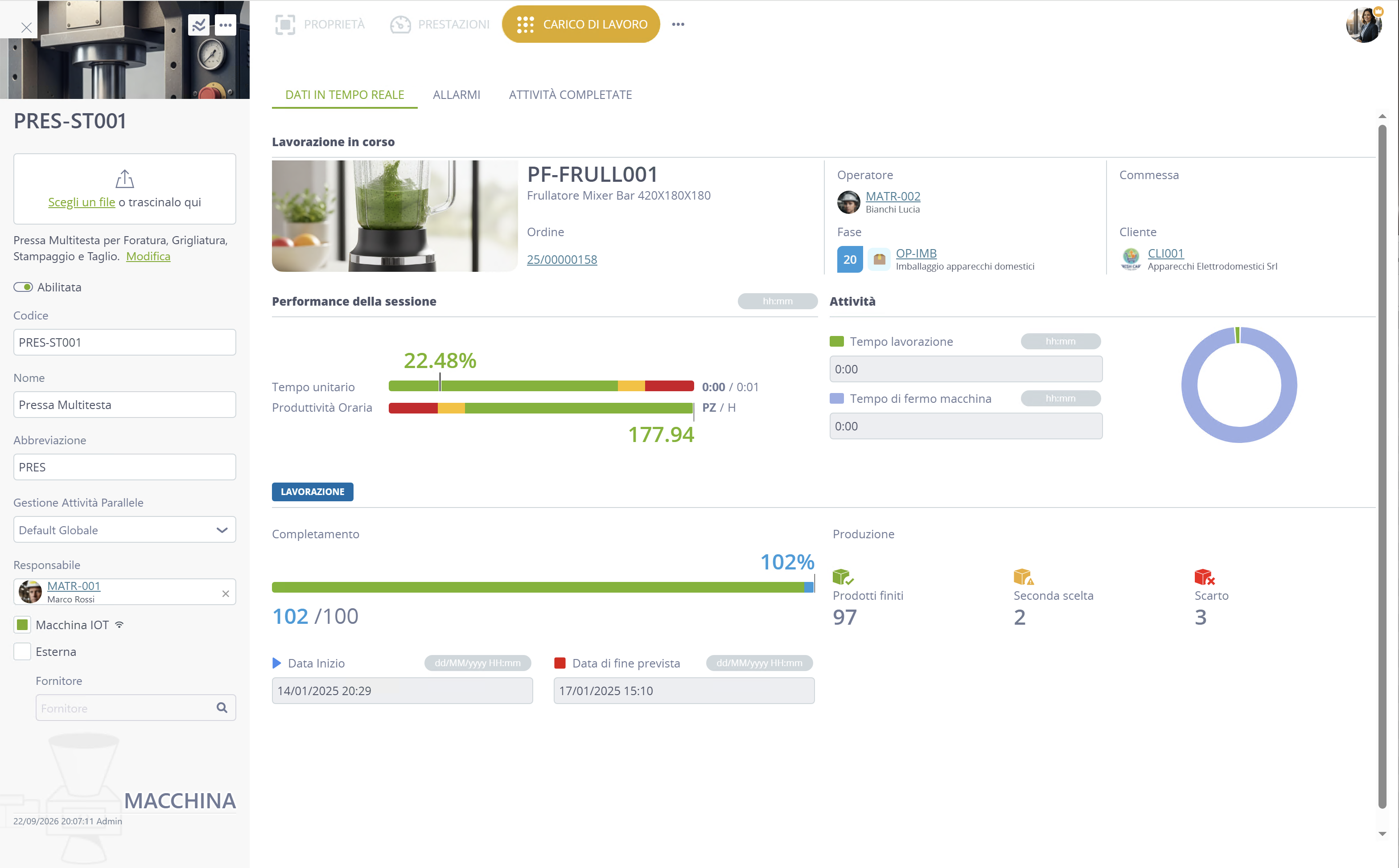

3. selezionare la scheda "Carico di lavoro" e poi la sezione "Dati in tempo reale".

Premendo sulla sezione "Allarmi" è possibile visionare gli eventuali allarmi segnalati dalla Macchina IoT.

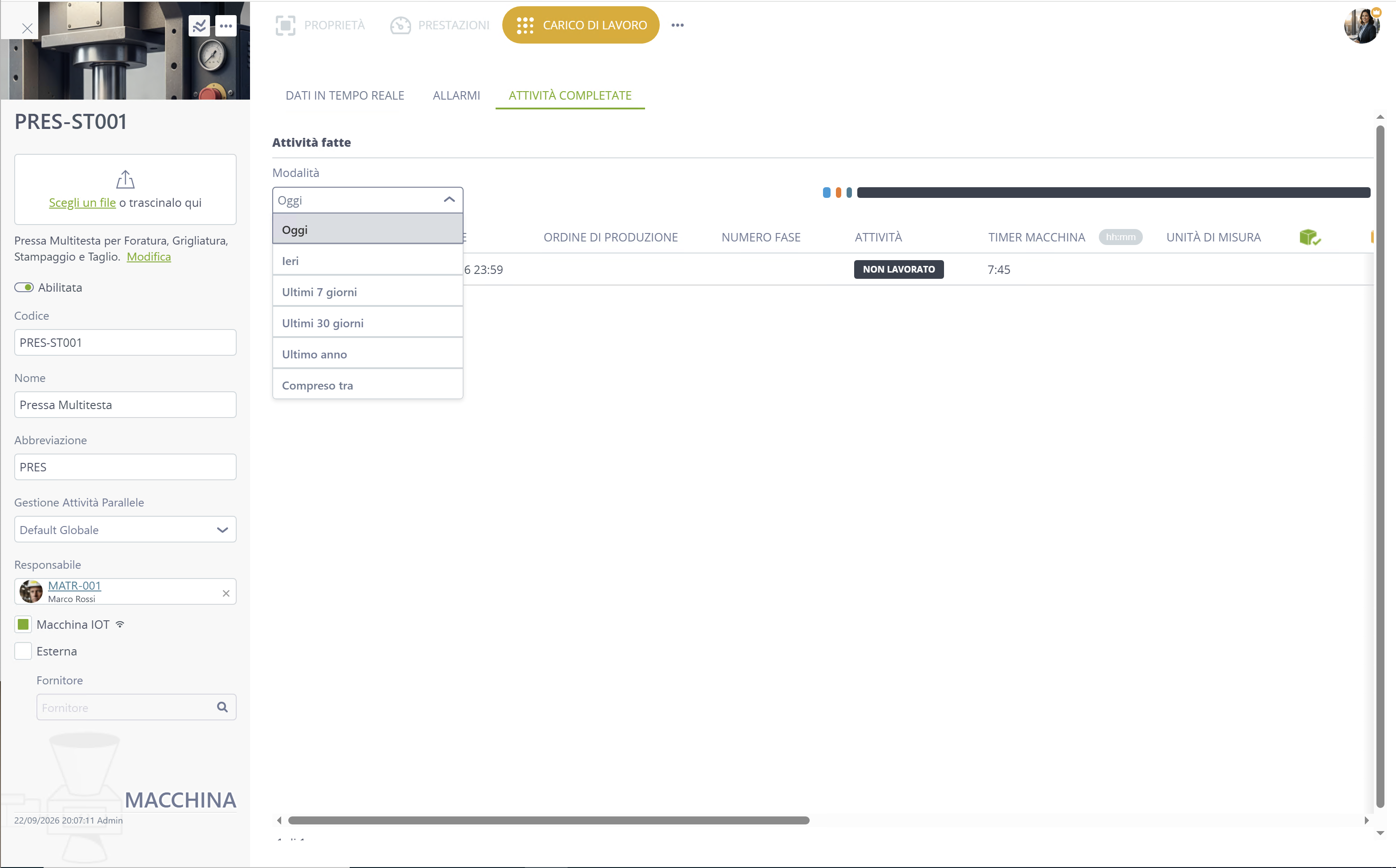

Nella sezione "Attività completate" è possibile consultare lo storico delle attività lavorate sulla Macchina.

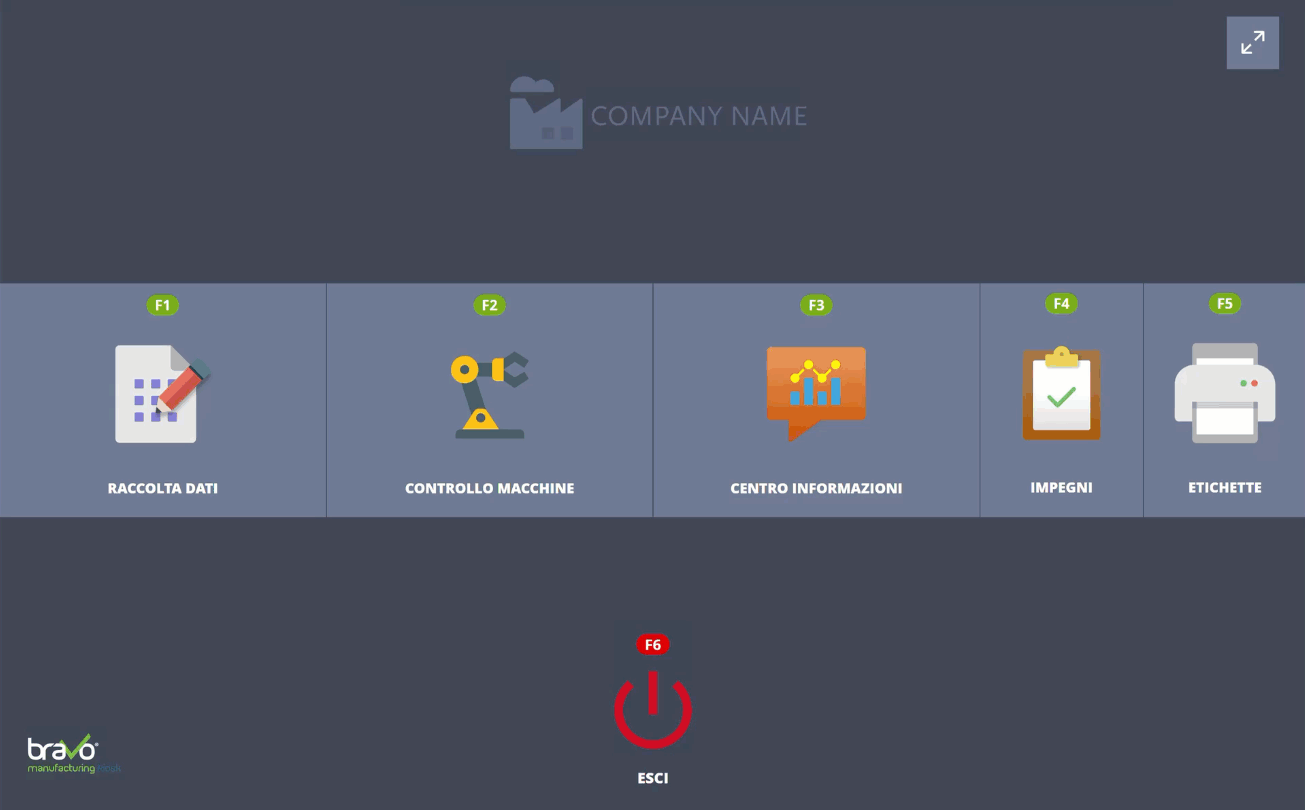

Come utilizzare il Real Time Monitor in Bravo Kiosk

Prendiamo ad esempio di aver acceso una Macchina IoT ed avviato una lavorazione su questa, per controllare l'avanzamento della lavorazione da Bravo Kiosk seguire le indicazioni sotto riportate:

1. accedere a Bravo Kiosk;
2. premere sul pulsante "Controllo Macchine";
3. premere sul pulsante "Real Time Monitor";
4. selezionare la Macchina desiderata;
5. consultare gli indicatori che mostrano l'avanzamento della lavorazione in corso sulla Macchina;
6. premere sul pulsante "Fatto" per tornare alla maschera precedente;
7. premere sul pulsante "Torna al Kiosk" per ritornare sulla maschera principale del Bravo Kiosk.

Le caratteristiche del Real Time Monitor

Il Real Time Monitor si compone dei seguenti indicatori:

• "Tempo Unitario": mostra la somma dei tempi e delle quantità prodotte nelle ultime rilevazioni dello Spool, dall'ultima registrata a ritroso fino a quando la somma di entrambi i valori è diversa da zero, poi la somma del tempo viene divisa per le quantità prodotte, determinando così il tempo unitario per produrre una quantità di prodotto finito.
  I valori sono determinati solo sulla base delle rilevazioni sugli Odp\Fase e Cucitura in lavorazione sulla Macchina IoT in questione;
• "Produttività Oraria": la produttività esprime l'efficienza in termini di quantità di prodotti finiti realizzate nell'arco temporale di un'ora. Il calcolo viene realizzato come media sull'intervallo completo di produzione della Macchina. L'intervallo di tempo considera come riferimento temporale di inizio la data di avvio del Task accodato sulla Macchina IoT;
• "Attività": il grafico mostra il rapporto tra il tempo in ciclo della Macchina e il tempo di stand by della stessa. Il tempo in ciclo è l'intervallo temporale che viene calcolato considerando tutti i versamenti relativi all'intervallo tra la data\ora di avvio del Task accodato e la data\ora del momento in cui avviene la valutazione. Il tempo di stand by è l'intervallo temporale calcolato considerando la differenza tra il l'intero intervallo di avvio del Task e il tempo in ciclo;
• "Completamento": i progressi esprimono i rapporti tra quanto prodotto e quanto da produrre per completare la Fase dell'Ordine di produzione;
• "Produzione": mostra il conteggio totale delle quantità prodotte per tipologia.

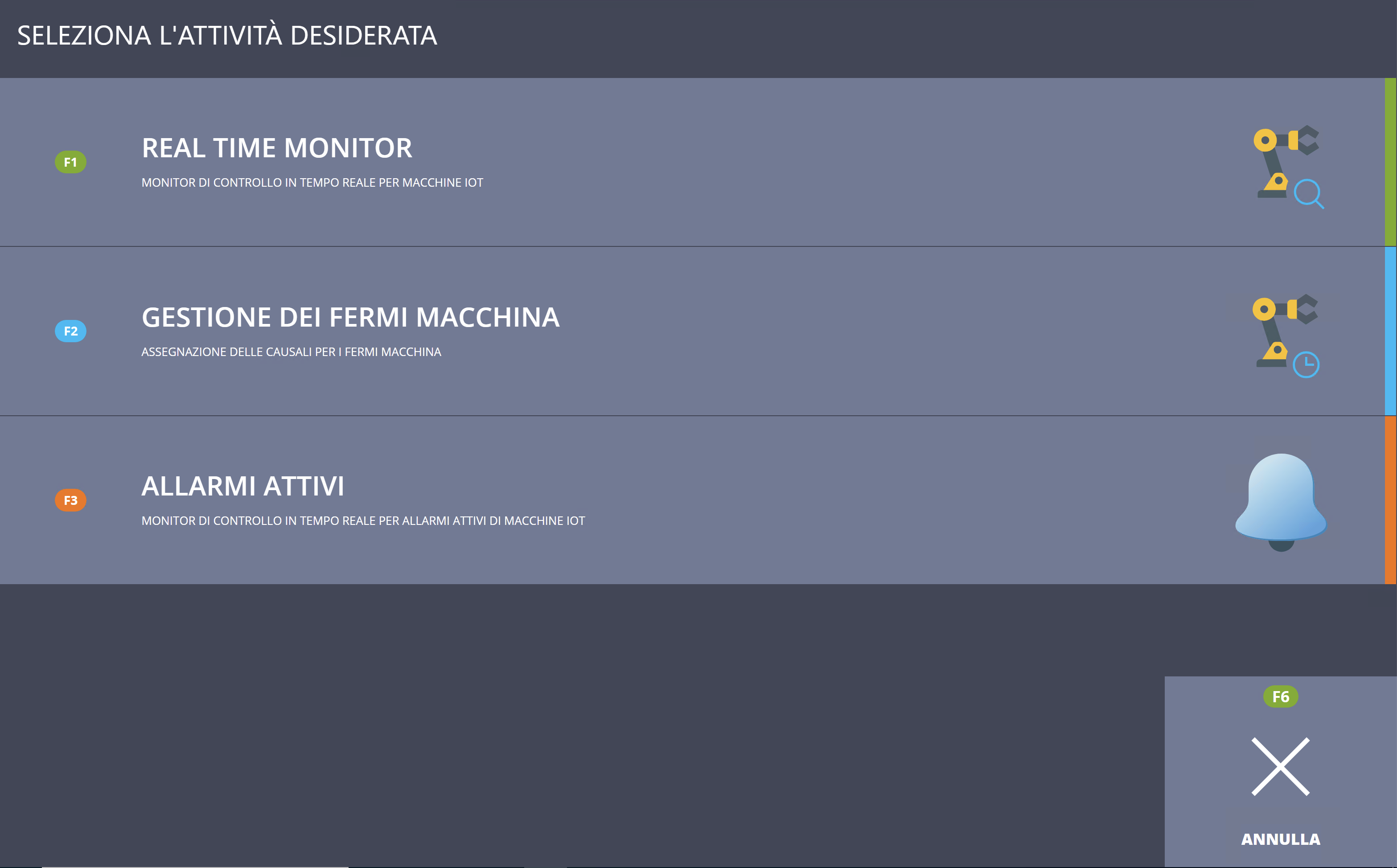

Su Bravo Kiosk per visionare gli allarmi su Macchina IoT occorre:

1. accedere a Bravo Kiosk;
2. premere sul pulsante "Controllo Macchine";
3. premere sul pulsante "Allarmi attivi";
4. seguire le indicazioni mostrate sulla maschera.
