La rilevazione dei Fermi Macchina su Bravo

Sommario

Nel presente articolo viene descritto il sistema di rilevazione e gestione dei Fermi Macchina su Bravo.
Tale funzione consente di rilevare gli intervalli di tempo in cui la Macchina risulta accesa, ma non sta lavorando; il sistema consente di causalizzare i Fermi Macchina, attribuendo automaticamente o manualmente, una causale che specifica il perché del fermo.

Indice

• Premessa
• La gestione dei Fermi Macchina
• Le Causali di Fermo Macchina
• I parametri di Fermo in anagrafica Macchine
• La rilevazione dei Fermi Macchina
• Come gestire le rilevazioni di Fermo Macchina da Bravo Kiosk
• Come gestire le rilevazioni di Fermo Macchina da Bravo Operations

Premessa

Per una corretta consultazione del presente articolo occorre avere prima letto le guide:

• Guida introduttiva all'uso di Bravo Kiosk
• Guida introduttiva alla raccolta dati da Macchine IoT

La gestione dei Fermi Macchina

La gestione dei Fermi Macchina si può abilitare o disabilitare su Bravo.
Nella voce di menù in [Bravo MES > configuration > Comportamenti > Limita funzionalità] è presente il parametro "Disabilita fermi macchina" che consente di abilitare o disabilitare la visualizzazione delle maschere di Fermo Macchina e Causali di Fermo Macchina su Bravo e di visualizzare o non visualizzare la funzione di Fermi Macchina su Bravo Kiosk.
Se la gestione è disabilitata, Bravo  non registra automaticamente i fermi Macchina.

Le Causali di Fermo Macchina

Le Causali di Fermo Macchina servono per specificare la motivazione di un fermo macchina rilevato ed hanno una loro anagrafica dedicata.
Prima di procedere alla rilevazione dei Fermi Macchina è necessario censire le causali.
Le causali possono essere mantenute aggiornate, ampliando la scelta di causali, modificando o disattivando le causali censite.

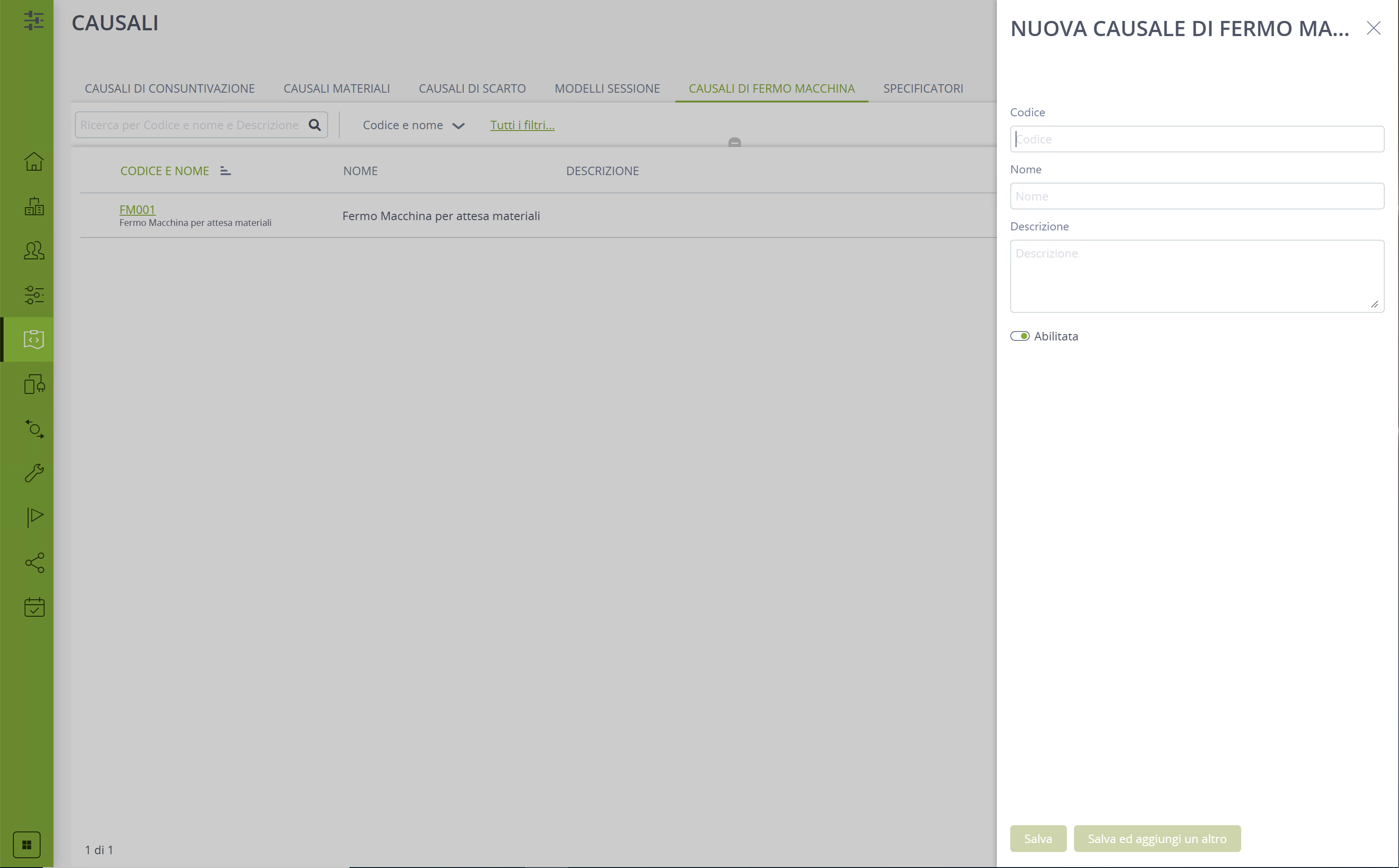

Per censire una nuova anagrafica Causale di Fermo Macchina seguire le indicazioni sotto riportate:

1. aprire la voce di menù in [Bravo MES > configuration > Causali > Causali di Fermo Macchina];
2. premere sul pulsante "+ Nuova causale di fermo macchina";
3. indicare il codice, il nome e la descrizione nei relativi campi, i valori sono a libera scelta e devono descrivere la causale e la sua specifica, come per esempio una causale di fermo macchina per guasto;
4. premere sul pulsante "Salva" ;
5. ripetere i passi dal 2 al 4 per censire le anagrafiche delle causali desiderate.

I parametri di Fermo in anagrafica Macchine

I Fermi sono rilevati automaticamente solo per le Macchine IoT, occorre quindi verificare che le Macchine IoT siano state correttamente censite.

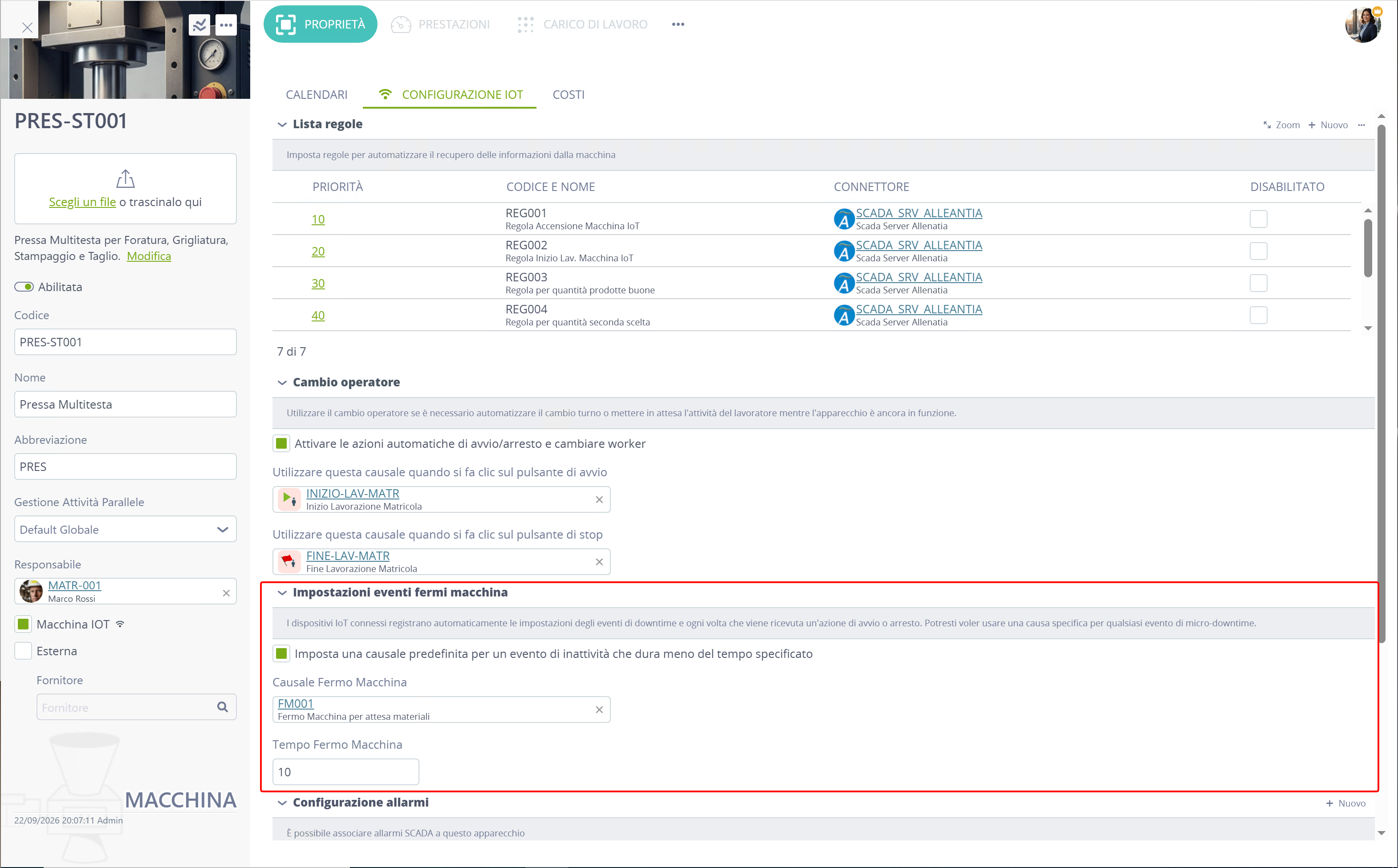

Seguire le indicazioni sotto riportate:

1. andare nella voce di menù [Bravo Mes > Bravo Operations > Macchine];
2. individuare la risorsa desiderata all'interno dell'anagrafica a lista e premere sul relativo codice per accedere al dettaglio;,
3. spuntare il campo "Macchina IoT" presente nella parte sinistra della maschera di testata;
4. premere sulla scheda "Configurazione IoT" situata nella parte superiore per accedere alle sottosezioni di impostazione;
5. nella sezione "Impostazioni eventi fermi macchina", spuntare la voce "Imposta una causale predefinita per un evento di inattività che dura meno del tempo specificato";
6. selezionare l'anagrafica desiderata nel campo "Causale Fermo Macchina";
7. inserire il valore temporale nel campo "Tempo Fermo Macchina"; è il valore entro il quale alle rilevazioni di Fermo Macchina registrate automaticamente, che hanno un tempo inferiore o uguale al tempo indicato, viene associata automaticamente la causale di fermo; in questo modo le rilevazioni di Fermo Macchina con un tempo ridotto e che si verificano spesso, possono essere registrate automaticamente dal sistema.
8. premere sul pulsante "Salva" per confermare le impostazioni.

Le configurazioni dal punto 5 al 8 sono opzionali, nel caso non vengano impostate, è l'utente che provvede manualmente a causalizzare tutti i Fermi Macchina rilevati dal sistema.

La rilevazione dei Fermi Macchina

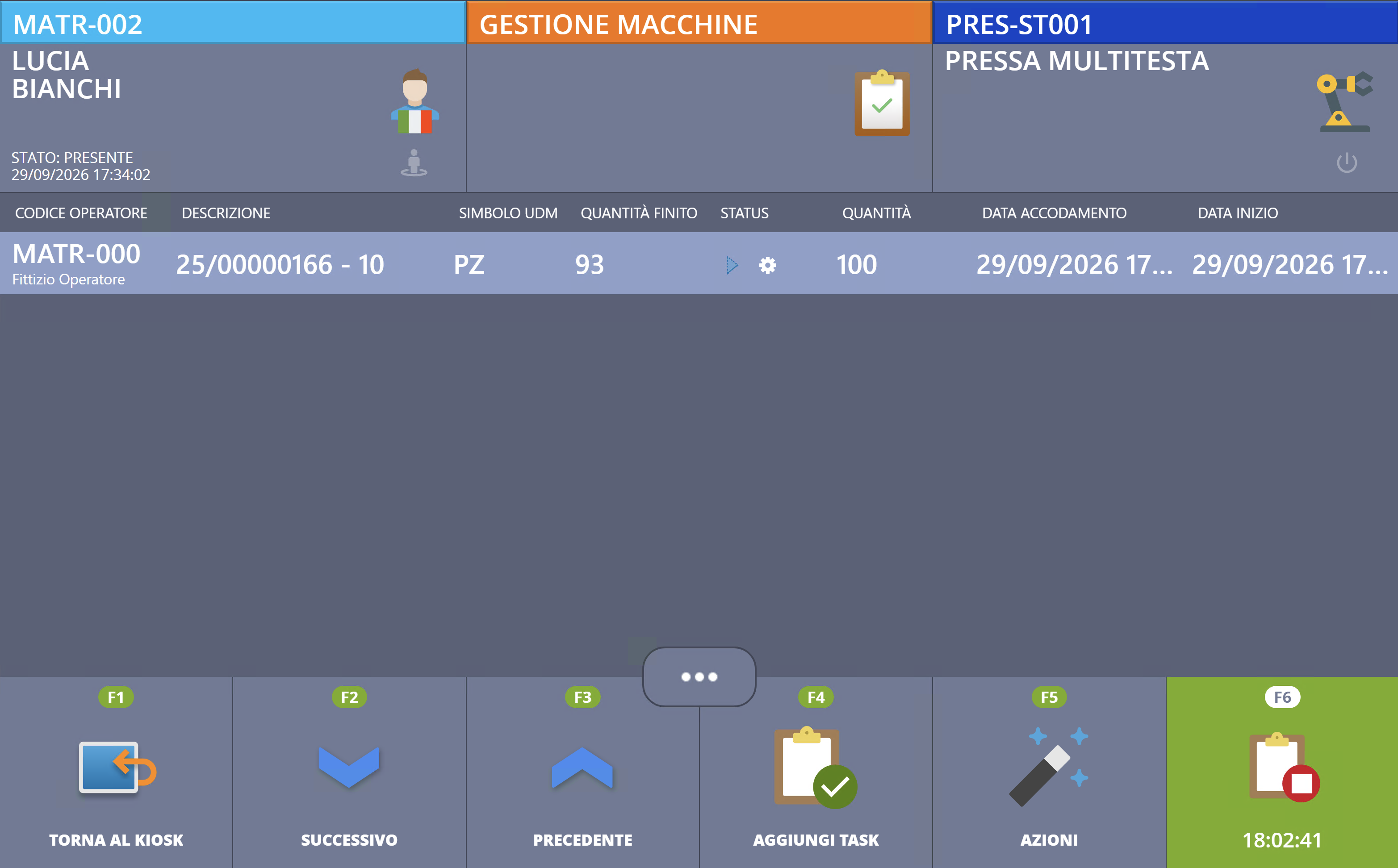

Bravo rileva automaticamente i Fermi Macchina dagli intervalli di tempo tra il momento in cui viene avviato un Task su una Macchina IoT e il momento in cui la Macchina IoT inizia la lavorazione.

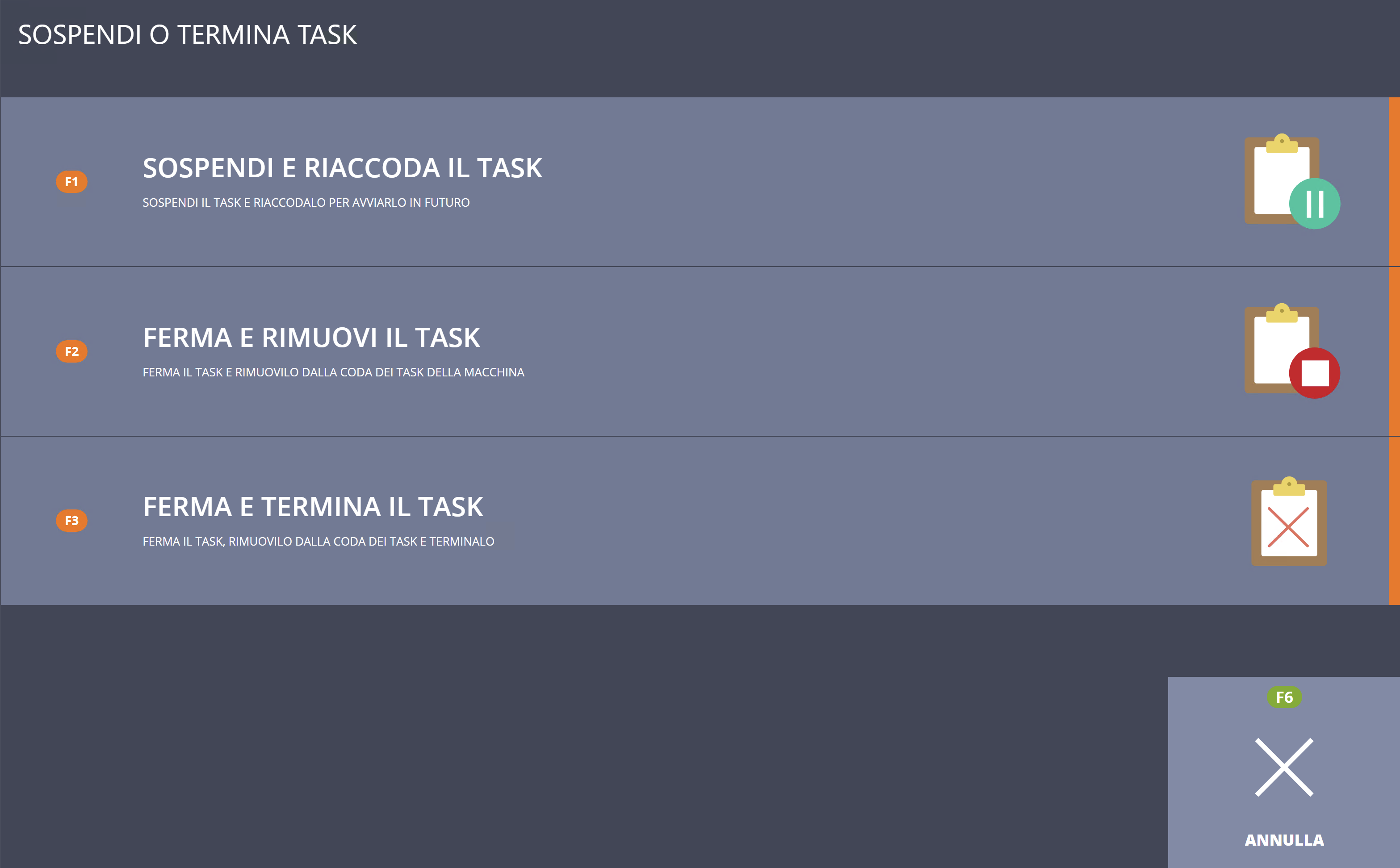

Quando il Task viene avviato sulla Macchina viene generata una rilevazione di Fermo Macchina con "Data\Ora Inizio" e stato "Non causalizzabile", poi quando la Macchina inizia a lavorare o il Task viene fermato manualmente da un Operatore, la rilevazione di Fermo Macchina viene aggiornata, valorizzando la "Data\Ora Fine" e lo stato passa a "Causalizzabile".

Solo quando un Fermo Macchina è nello stato di "Causalizzabile" è possibile attribuirgli una Causale di Fermo Macchina.
Se in anagrafica Macchina sono stati configurati i parametri di associazione automatica causale fino a una soglia di tempo definita, quando nella rilevazione di Fermo Macchina viene aggiornata la "Data\Ora Fine" e il tempo rilevato tra la data\ora di inizio e la data\ora di fine è inferiore o uguale alla soglia di tempo indicata in anagrafica Macchina, il sistema attribuisce automaticamente la causale settata al Fermo Macchina e lo stato viene impostato a "Causalizzato".

Come gestire le rilevazioni di Fermo Macchina da Bravo Kiosk

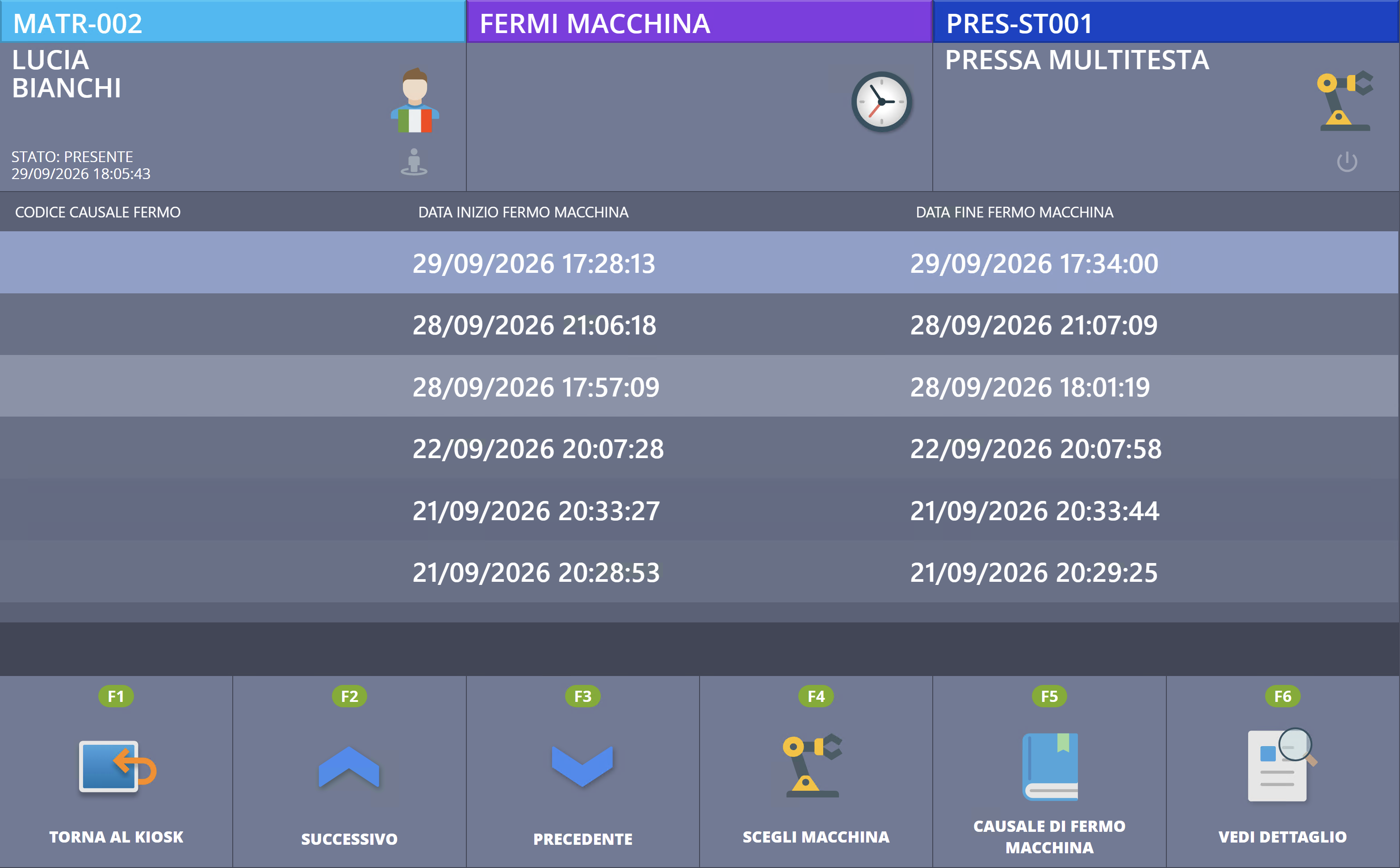

Le rilevazioni di Fermo Macchina possono essere gestite tramite l'interfaccia di Bravo Kiosk nel reparto di produzione seguendo le indicazioni di seguito riportate:

1. accedere a Bravo MES e aprire Bravo Kiosk;
2. premere sul pulsante "Controllo macchine";
3. premere sul pulsante "Gestione dei Fermi Macchina";
4. selezionare un Operatore;
5. selezionare una Macchina;
6. nella griglia vengono visualizzate solo le rilevazioni di Fermo Macchina in stato "Causalizzabile";
7. utilizzando i pulsanti "Successivo" e "Precedente" selezionare la riga di Fermo Macchina desiderata;
8. premere sul pulsante "Causale di Fermo Macchina";
9. selezionare dalla lista visualizzata la Causale di Fermo Macchina desiderata;
10. premere sul pulsante "Assegna e Salva" per confermare la causale selezionata;
11. il sistema associa la causale selezionata al Fermo Macchina ed aggiorna lo stato di quest'ultimo impostandolo a "Causalizzato" e la riga del Fermo Macchina viene rimossa.

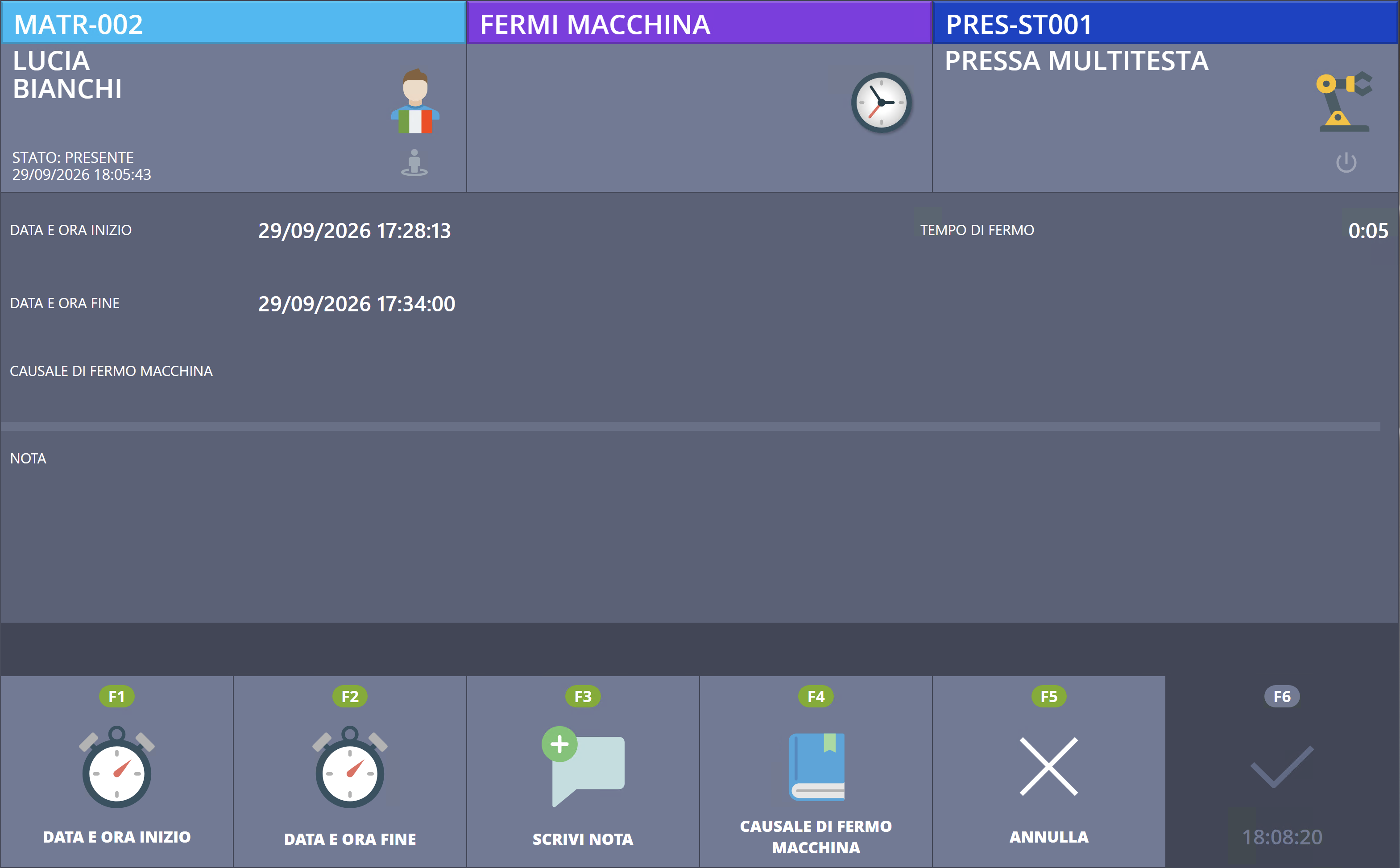

Dalla maschera di gestione Fermi Macchina su Bravo Kiosk è possibile eseguire ulteriori variazioni alle rilevazioni di Fermo Macchina:

1. dopo aver selezionato la riga del Fermo Macchina desiderato;
2. premere sul pulsante "Vedi Dettaglio";
   • premendo sul pulsante "Data e Ora di Inizio" è possibile visualizzare la maschera di variazione della data e ora di inizio della rilevazione di Fermo Macchina;
   • premendo sul pulsante "Data e Ora di Fine" è possibile visualizzare la maschera di variazione della data e ora di fine della rilevazione di Fermo Macchina;
   • premendo sul pulsante "Scrivi Nota" è possibile visualizzare la maschera di inserimento di un testo da associare al Fermo Macchina;
   • premendo sul pulsante "Causale di Fermo Macchina" è possibile selezionare da una lista la causale da associare al Fermo Macchina;
3. premere sul pulsante "Salva" per confermare le variazioni al Fermo Macchina.

Approfondimenti

• È possibile associare una sola Causale di Fermo Macchina ad una rilevazione di Fermo Macchina.
• Sulle maschere di gestione dei Fermi Macchina su Bravo Kiosk i dati possono essere inseriti utilizzando: tastiere fisiche e virtuali, monitor touch-screen e lettori di codici a barre.
• È possibile stampare i badge delle Causali di Fermo Macchina per associare la causale ai Fermo Macchina tramite l'impiego di un lettore barcode.
• Quando si variano la data e ora di inizio\fine non è consentito:
  • indicare una data e ora di inizio inferiore alla data e ora di inizio rilevata;
  • indicare una data e ora di fine maggiore alla data e ora di fine rilevata.
    Se la Matricola indica della variazioni di data e ora che non rispettano i limiti sopra indicati, il sistema non consente il salvataggio e visualizza un messaggio di avviso.
• Quando si variano la data e ora di inizio\fine il sistema genera automaticamente le rilevazioni di Fermo Macchina per il tempo residuo.
  Si prenda ad esempio di avere una rilevazione di Fermo Macchina come segue:
  - "Data e Ora di Inizio" -> 09/03/2026 9:00
  - "Data e Ora di Fine" -> 09/03/2026 10:00
  e di variarle come segue:
  - "Data e Ora di Inizio" -> 09/03/2026 9:00 -> 09/03/2026 9:15
  - "Data e Ora di Fine" -> 09/03/2026 10:00 -> 09/03/2026 9:45
  Al salvataggio della modifica delle date e ora il sistema genera le seguenti rilevazioni di Fermo Macchina:
  1° Rilevazione di Fermo Macchina:
  - "Data e Ora di Inizio" -> 09/03/2026 9:00
  - "Data e ora di Fine" -> 09/03/2026 9:15
  2° Rilevazione di Fermo Macchina:
  - "Data e Ora di Inizio" -> 09/03/2026 9:15
  - "Data e Ora di Fine" -> 09/03/2026 9:45
  3° Rilevazione di Fermo Macchina:
  - "Data e Ora di Inizio" -> 09/03/2026 9:45
  - "Data e Ora di Fine" -> 09/03/2026 10:00
  Le rilevazioni 1 e 3 sono state generate in automatico dal sistema sulla base del tempo residuo determinato dalle variazioni di data e ora di inizio\fine apportate alla rilevazione 2 nell'esempio sopra.
  Grazie a questa funzionalità nessun tempo di Fermo Macchina viene perso a seguito di variazioni alla data e ora di inizio\fine di una rilevazione di Fermo Macchina e non devono essere reinserite manualmente le rilevazioni di Fermo Macchina.
  Le rilevazioni di Fermo Macchina generate in automatico dal sistema a seguito di variazioni di data e ora su un Fermo Macchina vengono visualizzate automaticamente nella griglia della maschera di gestione Fermi Macchina su Bravo Kiosk.

Come gestire le rilevazioni di Fermo Macchina da Bravo Operations

Di seguito viene descritto come inserire e modificare le rilevazioni di Fermo Macchina da Bravo Desktop.
Seguire le indicazioni:

1. andare nella voce di menù [Bravo Mes > Bravo Operations > Macchine];
2. individuare la risorsa desiderata all'interno dell'anagrafica a lista e premere sul relativo codice per accedere al dettaglio;
3. premere sulla scheda "Prestazioni" situata nella parte superiore per accedere alla sezione "Fermi Macchina";
4. la colonna "Stato" consente di identificare lo stato del Fermo Macchina:
   • "Causalizzabile" -> alla rilevazione di Fermo Macchina deve essere attribuita una Causale di Fermo Macchina;
   • "Causalizzato" -> alla rilevazione di Fermo Macchina è stata attribuita una Causale di Fermo Macchina;
   • "Non causalizzabile" -> la rilevazione di Fermo Macchina non ha valorizzata la "Data/Ora Fine", pertanto non può essere attribuita una Causale di Fermo Macchina;
   • "Sconosciuto" -> lo stato non è definito;
5. premere con un doppio clic del tasto sinistro del mouse in punto qualsiasi della riga corrispondente al Fermo Macchina causalizzabile che si desidera visualizzare;
6. nel campo "Causale Fermo Macchina", selezionare ed indicare la Causale di Fermo Macchina da attribuire al Fermo Macchina;
7. se lo si desidera è possibile variare i dati degli altri campi, alcuni dati non sono editabili per la modifica in quanto fissi;
8. premere sul pulsante "Aggiorna" per confermare i dati inseriti\modificati.

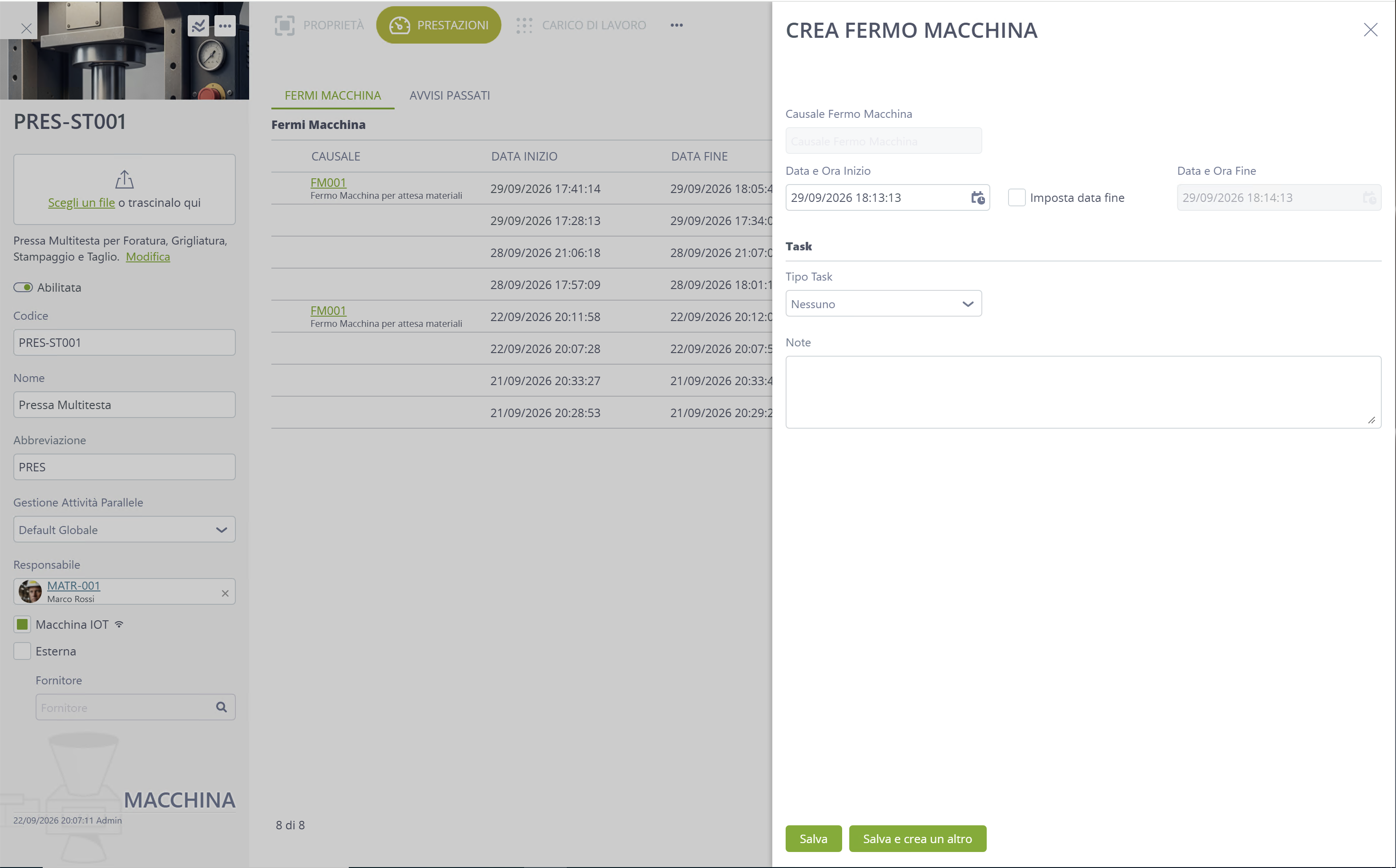

Premendo sul pulsante "+ Nuovo" è possibile inserire un nuovo fermo per la Macchina.

Approfondimenti

• È possibile associare una sola Causale di Fermo Macchina ad una rilevazione di Fermo Macchina.
• Variando la data e ora di inizio\fine di una rilevazione di Fermo Macchina e riducendo il tempo rilevato, non vengono generate automaticamente delle rilevazioni di Fermo Macchina per il tempo residuo come avviene su Bravo Kiosk.
• Dalla maschera a lista delle rilevazioni di Fermo Macchina, premendo sul pulsante "+ Nuovo"  nella barra degli strumenti, è possibile inserire manualmente delle rilevazioni di Fermo Macchina; i Fermi Macchina inseriti manualmente possono essere attribuiti anche a Macchine non censite come IoT.
